redis主从复制架构详解

1、主从复制概念

主从复制，是指将一台Redis服务器的数据（主服务器master）复制到其他的Redis服务器（从服务器slave）。数据的复制是单向的，只能由主节点到从节点。默认情况下，每台Redis服务器都是主节点；且一个主节点可以有多个从节点(或没有从节点)，但一个从节点只能有一个主节点。（主从之间是1 ： n关系，n >= 0）



2、主从复制的操作和使用

（1）开启主从复制

            主从复制的开启，完全是在从节点发起的，主节点被动接收从节点的请求并做出相应处理就好。从节点开启主从复制，有3种方式：

• 配置文件：在从服务器的配置文件中加入：slaveof <masterip> <masterport>
• 启动命令：redis-server启动命令后加入 --slaveof <masterip> <masterport>
• 客户端命令：Redis服务器（记为A）启动后，直接通过客户端（连接到A服务器的客户端）执行命令：slaveof <masterip> <masterport>，则该Redis实例成为从节点。

（2）关闭主从复制

            通过slaveof <masterip> <masterport>命令建立主从复制关系以后，可以通过slaveof no one断开。从节点断开复制后，不会删除已有的数据，只是不再接受主节点新的数据变化。



3、主从复制的原理详解

            主从复制包括三个阶段：

连接建立阶段：保存主节点信息、建立socket连接、发送ping命令、身份验证、发送从节点端口信息

数据同步阶段：全量复制和部分复制

命令传播阶段：发送写命令、维持心跳机制

（1）连接建立阶段

            step1：保存主节点信息

      从节点服务器内部维护了两个字段，即masterhost和masterport字段，用于存储主节点的ip和port信息。slaveof是异步命令，在从节点保存主节点的ip和port后，从节点会向发送slaveof命令的客户端（连接此从节点的客户端）直接返回OK，实际的复制操作在这之后才开始进行。

            step2：建立socket连接

      从节点每秒1次调用复制定时函数replicationCron()，如果发现了有主节点可以连接，便会根据主节点的ip和port，创建socket连接。如果连接成功，从节点会为该socket建立一个专门处理复制工作的文件事件处理器，负责后续的复制工作，如接收RDB文件、接收命令传播等。主节点会在接收到从节点的socket连接后（即accept之后），为该socket创建相应的客户端状态，并将从节点看做是连接到主节点的一个客户端，后面的步骤会以从节点向主节点发送命令请求的形式来进行。

            step3：发送ping命令

      从节点成为主节点的客户端之后，发送ping命令进行首次请求，目的是：检查socket连接是否可用，以及主节点当前是否能够处理请求。

      从节点发送ping命令后，可能出现3种情况：

      a、返回pong：说明socket连接正常，且主节点当前可以处理请求，复制过程继续。

      b、超时：一定时间后从节点仍未收到主节点的回复，说明socket连接不可用，则从节点断开socket连接，并重连。

      c、返回pong以外的结果：如果主节点返回其他结果，如正在处理超时运行的脚本，说明主节点当前无法处理命令，则从节点断开socket连接，并重连。

            step4：身份验证

      如果从节点中设置了masterauth选项，则从节点需要向主节点进行身份验证；没有设置该选项，则不需要验证。从节点进行身份验证是通过向主节点发送auth命令进行的，auth命令的参数即为配置文件中的masterauth的值。如果主节点设置密码的状态，与从节点masterauth的状态一致（一致是指都存在，且密码相同，或者都不存在），则身份验证通过，复制过程继续；如果不一致，则从节点断开socket连接，并重连。

            step5：发送从节点端口信息

      身份验证之后，从节点会向主节点发送其监听的端口号，主节点将该信息保存到该从节点对应的客户端的slave_listening_port字段中；该端口信息除了在主节点中执行info Replication时显示以外，没有其他作用。



（2）数据同步

      主从节点之间的连接建立以后，便可以开始进行数据同步，该阶段可以理解为从节点数据的初始化。具体执行的方式是：从节点向主节点发送psync命令，开始同步。数据同步阶段是主从复制最核心的阶段，根据主从节点当前状态的不同，可以分为全量复制和部分复制。在数据同步阶段之前，从节点是主节点的客户端，主节点不是从节点的客户端；而到了这一阶段及以后，主从节点互为客户端。原因在于：在此之前，主节点只需要响应从节点的请求即可，不需要主动发请求，而在数据同步阶段和后面的命令传播阶段，主节点需要主动向从节点发送请求（如推送缓冲区中的写命令），才能完成复制。

全量复制：用于初次复制或其他无法进行部分复制的情况，将主节点中的所有数据都发送给从节点，是一个非常重型的操作。

Redis通过psync命令进行全量复制的过程如下：

step1：从节点判断无法进行部分复制，向主节点发送全量复制的请求；或从节点发送部分复制的请求，但主节点判断无法进行全量复制；

step2：主节点收到全量复制的命令后，执行bgsave，在后台生成RDB文件，并使用一个缓冲区（称为复制缓冲区）记录从现在开始执行的所有写命令

step3：主节点的bgsave执行完成后，将RDB文件发送给从节点；从节点首先清除自己的旧数据，然后载入接收的RDB文件，将数据库状态更新至主节点执行bgsave时的数据库状态

step4：主节点将前述复制缓冲区中的所有写命令发送给从节点，从节点执行这些写命令，将数据库状态更新至主节点的最新状态

step5：如果从节点开启了AOF，则会触发bgrewriteaof的执行，从而保证AOF文件更新至主节点的最新状态

全量复制特点：

      a、主节点通过bgsave命令fork子进程进行RDB持久化，该过程是非常消耗CPU、内存(页表复制)、硬盘IO的；

      b、主节点通过网络将RDB文件发送给从节点，对主从节点的带宽都会带来很大的消耗

      c、从节点清空老数据、载入新RDB文件的过程是阻塞的，无法响应客户端的命令；如果从节点执行bgrewriteaof，也会带来额外的消耗



部分复制：

      用于网络中断等情况后的复制，只将中断期间主节点执行的写命令发送给从节点，与全量复制相比更加高效。需要注意的是，如果网络中断时间过长，导致主节点没有能够完整地保存中断期间执行的写命令，则无法进行部分复制，仍使用全量复制。由于全量复制在主节点数据量较大时效率太低，因此Redis2.8开始提供部分复制，用于处理网络中断时的数据同步。部分复制的实现，依赖于三个重要的概念：复制偏移量，复制积压缓冲区，服务器运行ID

复制偏移量

      主节点和从节点分别维护一个复制偏移量（offset），代表的是主节点向从节点传递的字节数；主节点每次向从节点传播N个字节数据时，主节点的offset增加N；从节点每次收到主节点传来的N个字节数据时，从节点的offset增加N。offset用于判断主从节点的数据库状态是否一致：如果二者offset相同，则一致；如果offset不同，则不一致，此时可以根据两个offset找出从节点缺少的那部分数据。例如，如果主节点的offset是1000，而从节点的offset是500，那么部分复制就需要将offset为501-1000的数据传递给从节点。而offset为501-1000的数据存储的位置，就是下面要介绍的复制积压缓冲区。

复制积压缓冲区

      复制积压缓冲区是由主节点维护的、固定长度的、先进先出(FIFO)队列，默认大小1MB；当主节点开始有从节点时创建，其作用是备份主节点最近发送给从节点的数据。注意，无论主节点有一个还是多个从节点，都只需要一个复制积压缓冲区。在命令传播阶段，主节点除了将写命令发送给从节点，还会发送一份给复制积压缓冲区，作为写命令的备份；除了存储写命令，复制积压缓冲区中还存储了其中的每个字节对应的复制偏移量（offset）。由于复制积压缓冲区定长且是先进先出，所以它保存的是主节点最近执行的写命令；时间较早的写命令会被挤出缓冲区。

      由于该缓冲区长度固定且有限，因此可以备份的写命令也有限，当主从节点offset的差距过大超过缓冲区长度时，将无法执行部分复制，只能执行全量复制。反过来说，为了提高网络中断时部分复制执行的概率，可以根据需要增大复制积压缓冲区的大小(通过配置repl-backlog-size)；例如如果网络中断的平均时间是60s，而主节点平均每秒产生的写命令(特定协议格式)所占的字节数为100KB，则复制积压缓冲区的平均需求为6MB，保险起见，可以设置为12MB，来保证绝大多数断线情况都可以使用部分复制。

从节点将offset发送给主节点后，主节点根据offset和缓冲区大小决定能否执行部分复制：

• 如果offset偏移量之后的数据，仍然都在复制积压缓冲区里，则执行部分复制；
• 如果offset偏移量之后的数据已不在复制积压缓冲区中（数据已被挤出），则执行全量复制。

服务器运行ID(runid)

      每个Redis节点(无论主从)，在启动时都会自动生成一个随机ID(每次启动都不一样)，由40个随机的十六进制字符组成；runid用来唯一识别一个Redis节点。通过info Server命令，可以查看节点的runid。主从节点初次复制时，主节点将自己的runid发送给从节点，从节点将这个runid保存起来；当断线重连时，从节点会将这个runid发送给主节点；主节点根据runid判断能否进行部分复制：

• 如果从节点保存的runid与主节点现在的runid相同，说明主从节点之前同步过，主节点会继续尝试使用部分复制(到底能不能部分复制还要看offset和复制积压缓冲区的情况)；
• 如果从节点保存的runid与主节点现在的runid不同，说明从节点在断线前同步的Redis节点并不是当前的主节点，只能进行全量复制。

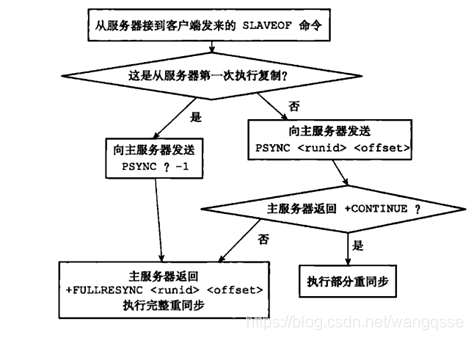

psync命令的执行

（1）首先从节点根据当前状态，决定如何调用psync命令：

• 如果从节点之前未执行过slaveof或最近执行了slaveof no one，则从节点发送命令为psync ? -1，向主节点请求全量复制；
• 如果从节点之前执行了slaveof，则发送命令为psync <runid> <offset>，其中runid为上次复制的主节点的runid，offset为上次复制截止时从节点保存的复制偏移量。

（2）主节点根据收到的psync命令，及当前服务器状态，决定执行全量复制还是部分复制：

• 如果主节点版本低于Redis2.8，则返回-ERR回复，此时从节点重新发送sync命令执行全量复制；
• 如果主节点版本够新，且runid与从节点发送的runid相同，且从节点发送的offset之后的数据在复制积压缓冲区中都存在，则回复+CONTINUE，表示将进行部分复制，从节点等待主节点发送其缺少的数据即可；
• 如果主节点版本够新，但是runid与从节点发送的runid不同，或从节点发送的offset之后的数据已不在复制积压缓冲区中(在队列中被挤出了)，则回复+FULLRESYNC <runid> <offset>，表示要进行全量复制，其中runid表示主节点当前的runid，offset表示主节点当前的offset，从节点保存这两个值，以备使用。



（3）命令传播阶段

      数据同步阶段完成后，主从节点进入命令传播阶段；在这个阶段主节点将自己执行的写命令发送给从节点，从节点接收命令并执行，从而保证主从节点数据的一致性。在命令传播阶段，除了发送写命令，主从节点还维持着心跳机制：PING和REPLCONF ACK。心跳机制对于主从复制的超时判断、数据安全等有作用。

主->从：PING

每隔指定的时间，主节点会向从节点发送PING命令，这个PING命令的作用，主要是为了让从节点进行超时判断。

PING发送的频率由 repl-ping-slave-period 参数控制，单位是秒，默认值是10s。

从->主：REPLCONF ACK

在命令传播阶段，从节点会向主节点发送REPLCONF ACK命令，频率是每秒1次；命令格式为：REPLCONF ACK {offset}，其中offset指从节点保存的复制偏移量。

REPLCONF ACK命令的作用包括：

      a、实时监测主从节点网络状态：该命令会被主节点用于复制超时的判断。此外，在主节点中使用info Replication，可以看到其从节点的状态中的lag值，代表的是主节点上次收到该REPLCONF ACK命令的时间间隔，在正常情况下，该值应该是0或1。

      b、检测命令丢失：从节点发送了自身的offset，主节点会与自己的offset对比，如果从节点数据缺失（如网络丢包），主节点会推送缺失的数据（这里也会利用复制积压缓冲区）。注意，offset和复制积压缓冲区，不仅可以用于部分复制，也可以用于处理命令丢失等情形；区别在于前者是在断线重连后进行的，而后者是在主从节点没有断线的情况下进行的。

      c、辅助保证从节点的数量和延迟：Redis主节点中使用min-slaves-to-write和min-slaves-max-lag参数，来保证主节点在不安全的情况下不会执行写命令；所谓不安全，是指从节点数量太少，或延迟过高。例如min-slaves-to-write和min-slaves-max-lag分别是3和10，含义是如果从节点数量小于3个，或所有从节点的延迟值都大于10s，则主节点拒绝执行写命令。而这里从节点延迟值的获取，就是通过主节点接收到REPLCONF ACK命令的时间来判断的，即前面所说的info Replication中的lag值。

注意：

延迟与不一致：命令传播是异步的过程，即主节点发送写命令后并不会等待从节点的回复；因此实际上主从节点之间很难保持实时的一致性，延迟在所难免。数据不一致的程度，与主从节点之间的网络状况、主节点写命令的执行频率、以及主节点中的repl-disable-tcp-nodelay配置等有关。

repl-disable-tcp-nodelay no：该配置作用于命令传播阶段，控制主节点是否禁止与从节点的TCP_NODELAY；默认no，即不禁止TCP_NODELAY。当设置为yes时，TCP会对包进行合并从而减少带宽，但是发送的频率会降低，从节点数据延迟增加，一致性变差；具体发送频率与Linux内核的配置有关，默认配置为40ms。当设置为no时，TCP会立马将主节点的数据发送给从节点，带宽增加但延迟变小。一般来说，只有当应用对Redis数据不一致的容忍度较高，且主从节点之间网络状况不好时，才会设置为yes；多数情况使用默认值no。
