1.实验原理:
在RT2上使用策略路由,根据源地址的不同分别指向不同的下一跳

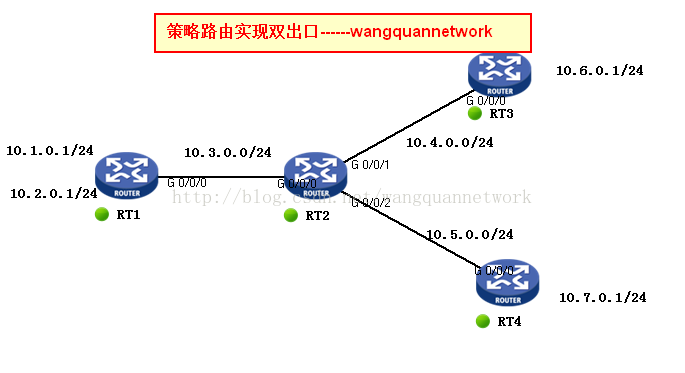

2.实验拓扑:
3.实验配置:
RT1:
[RT1]int lo 0
[RT1-LoopBack0]ip add 10.1.0.1 24
[RT1-LoopBack0]int lo 1
[RT1-LoopBack1]ip add 10.2.0.1 24
[RT1-LoopBack1]int g0/0/0
[RT1-GigabitEthernet0/0/0]ip add 10.3.0.1 24
[RT1-GigabitEthernet0/0/0]qu
[RT1]ip route 0.0.0.0 0.0.0.0 10.3.0.2
//
RT2:
[RT2]int g0/0/0
[RT2-GigabitEthernet0/0/0]ip add 10.3.0.2 24
[RT2-GigabitEthernet0/0/0]int g0/0/1
[RT2-GigabitEthernet0/0/1]ip add 10.4.0.1 24
[RT2-GigabitEthernet0/0/1]int g0/0/2
[RT2-GigabitEthernet0/0/2]ip add 20.5.0.1 24
[RT2-GigabitEthernet0/0/2]qu
[RT2]acl num 2001 //这里用访问控制链表来匹配IP地址
[RT2-
本文介绍了H3C设备如何实现策略路由,通过实验原理、拓扑和详细配置步骤,展示了如何根据源地址设置不同下一跳,实现数据包通过双出口的智能调度。
