配置不同网段之间通过静态路由进行通信示例

组网图形

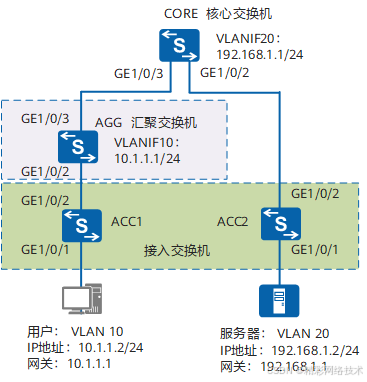

图1 配置不同网段之间通过静态路由进行通信组网图

简介

不同网段的用户想要进行三层通信，必须借助于路由表项，而VLANIF接口只能生成直连路由，实现不同网段间通过同一台设备互通，对于不同网段间跨设备的互通，必须手动配置静态路由或配置通过路由协议生成的动态路由。

静态路由配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。缺点是不能自动适应网络拓扑的变化，需要人工干预。

动态路由协议有自己的路由算法，能够自动适应网络拓扑的变化，适用于具有一定数量三层设备的网络。缺点是配置对用户要求比较高，对系统的要求高于静态路由，并将占用一定的网络资源和系统资源。

组网需求

如图1所示，为了安全及便于管理，企业为服务器专门划分VLAN，用户属于VLAN 10，服务器属于VLAN 20。用户与服务器间跨接入、汇聚和核心交换机，其中接入是二层交换机，汇聚、核心是三层交换机。由于业务需要现要求用户与服务器间可以互通。

配置思路

采用如下的思路配置不同网段之间通过静态路由进行通信：

1. 在接入交换机上配置基于接口划分VLAN，实现二层通信。
2. 在汇聚交换机AGG上配置VLANIF10，作为用户的网关，在核心交换机CORE上配置VLANIF20，作为服务器的网关。
3. 在汇聚交换机AGG上配置从AGG达到VLANIF20网段的静态路由，在核心交换机CORE上配置从CORE到VLANIF10网段的静态路由，实现跨网段通信。

操作步骤

1. 配置接入交换机ACC1

# 创建VLAN。

<HUAWEI> system-view

[HUAWEI] sysname ACC1  //修改设备的名称为ACC1，便于识别

[ACC1] vlan batch 10  //批量创建VLAN 10

# 将接口加入相应VLAN。

[ACC1] interface gigabitethernet 1/0/1

[ACC1-GigabitEthernet1/0/1] port link-type access  //将与用户相连接口的接口类型设置为access

[ACC1-GigabitEthernet1/0/1] port default vlan 10  //将用户划分到VLAN 10

[ACC1-GigabitEthernet1/0/1] quit

[ACC1] interface gigabitethernet 1/0/2

[ACC1-GigabitEthernet1/0/2] port link-type trunk  //将与汇聚交换机相连接口的接口类型设置为trunk

[ACC1-GigabitEthernet1/0/2] port trunk allow-pass vlan 10  //透传VLAN 10到汇聚交换机AGG

[ACC1-GigabitEthernet1/0/2] quit

1. 配置接入交换机ACC2

# 创建VLAN。

<HUAWEI> system-view

[HUAWEI] sysname ACC2  //修改设备的名称为ACC2
