IP数据报首部校验和算法 详细 非代码

当用google搜索IP数据报首部校验和算法的时候,总是看到的是代码,没有看到其过程,于是就有了此文,如有错误请指正。文章省略一点,呵呵

IP/ICMP/IGMP/TCP/UDP等协议的校验和算法都是相同的,算法如下:
在发送数据时,为了计算数IP据报的校验和。应该按如下步骤:
(1)把IP数据报的首部都置为0,包括校验和字段。
(2)把首部看成以16位为单位的数字组成,依次进行二进制反码求和。
(3)把得到的结果存入校验和字段中。
在接收数据时,计算数据报的校验和相对简单,按如下步骤:

(1)当接收IP包时,需要对报头进行确认,检查IP头是否有误,算法同上2、3步,然后判断取反的结果是否为0,是则正确,否则有错。



1、发送方
  i)将校验和字段置为0,然后将IP包头按16比特分成多个单元,如包头长度不是16比特的倍数,则用0比特填充到16比特的倍数;

  ii)对各个单元采用反码加法运算(即高位溢出位会加到低位,通常的补码运算是直接丢掉溢出的高位),将得到的和的反码填入校验和字段;

  iii)发送数据包。

2、接收方
  i)将IP包头按16比特分成多个单元,如包头长度不是16比特的倍数,则用0比特填充到16比特的倍数;

  ii)对各个单元采用反码加法运算,检查得到的和是否符合是全1(有的实现可能对得到的和会取反码,然后判断最终值是不是全0);

iii)如果是全1则进行下步处理,否则意味着包已变化从而丢弃之。需要强调的是反码和是采用高位溢出加到低位的,如3比特的反码和运算:100b+101b=010b(因为100b+101b=1001b,高位溢出1,其应该加到低位,即001b+1b(高位溢出位)=010b)。

 1.实例

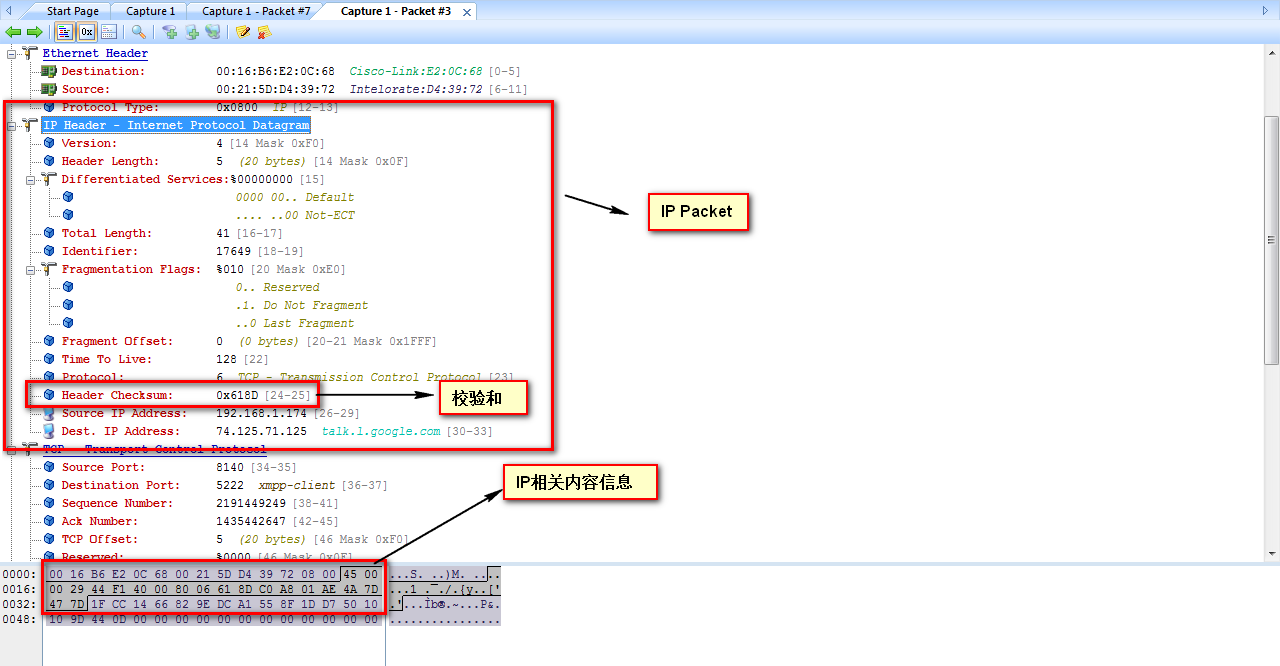

请看我用ominipeek的抓包

I.将校验和字段置为0,然后将IP包头按16比特分成多个


校验和Header Checksum:0x618D将其重置为0X0000

将IP包头分段:

        1.  0x4500

        2.  0x0029

        3.  0x44F1

        4.  0x4000

        5.  0x8006

        6.  0x0000 ------->这个为Header Checksum的值,我们前面将其重置为0了

        7.  0xC0A8

        8.  0x01AE

        9.  0x4A7D

+       10.  0x477D

-------------------------------------------------------

将1至10相加求出来的和为:0x29E70

II.对各个单元采用反码加法运算(即高位溢出位会加到低位,通常的补码运算是直接丢掉溢出的高位),将得到的和的反码填入校验和字段

0x0002+0x9E70=0x9E72

0x9E72二进制为:1001 1110 0111 0010

反码为:0110 0001 1000 1101

0110 0001 1000 1101的16进制为:0x618D

看看这个 是否与IP包头中的Checksum相同

==========================================================

当接收到IP对其进行检测

III.对各个单元采用反码加法运算,检查得到的和是否符合是全1(有的实现可能对得到的和会取反码,然后判断最终值是不是全0)

当收到IP数据局包的时候,要验证IP头是否正确,则可以这样进行

        1.  0x4500

        2.  0x0029

        3.  0x44F1

        4.  0x4000

        5.  0x8006

        6.  0x618D ------->这个为Header Checksum的值

        7.  0xC0A8

        8.  0x01AE

        9.  0x4A7D

+       10.  0x477D

-------------------------------------------------------

将1至10相加求出来的和为:0x2FFD

对各个单元采用反码加法运算(即高位溢出位会加到低位,通常的补码运算是直接丢掉溢出的高位),将得到的和的反码填入校验和字段

0x0002+0x0FFD=0xFFFF

0xFFFF二进制为:1111 1111 1111 1111

1111 1111 1111 1111反码为:0

====================================================

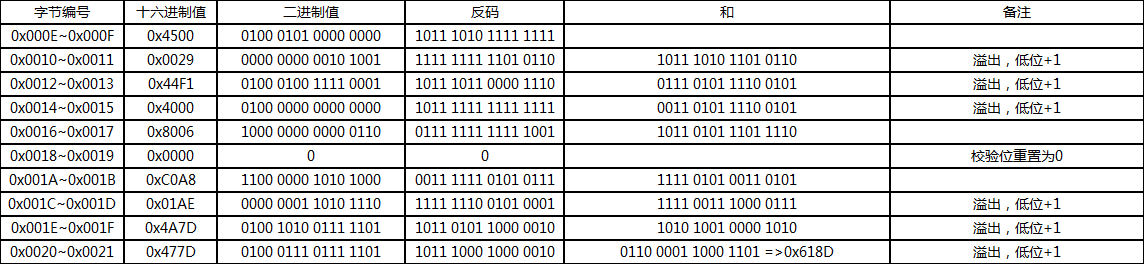

关于这一部的补充说明,

将IP包头分段:

        1.  0x4500

        2.  0x0029

        3.  0x44F1

        4.  0x4000

        5.  0x8006

        6.  0x0000 ------->这个为Header Checksum的值,我们前面将其重置为0了

        7.  0xC0A8

        8.  0x01AE

        9.  0x4A7D

+       10.  0x477D
----------------------------------------------------------------------------------------------------------
