今天小蒋接到一个系统概要设计的需求，需求如下：
|
我们来聊聊如何设计一个在线考试系统。这个系统涉及课程、章节、知识点的管理，题型的多样性，以及如何灵活生成试卷和评分。我们会边分析边展示相应的 PlantUML 类图，帮助大家更直观地理解设计的结构。
我们要管理课程、章节、知识点，支持多种题型，能够灵活生成试卷，还能根据不同的规则进行评分。目标是让这个系统既能快速搭建出来，又能应对不同的需求变化。
接下来，我会通过几个步骤，一步步分析这个系统是怎么设计的，并通过 PlantUML 来展现具体的类图。大家可以跟着我的思路走，一边了解设计背后的想法，一边看看如何通过代码来实现它。
1. 课程、章节和知识点：树形结构的设计
首先，我们来分析课程、章节和知识点的关系。学校有很多课程，每个课程下有多个章节，每个章节下又有多个知识点。它们之间是一个典型的树形结构：课程包含章节，章节包含知识点。
我们需要清晰地表达这层层关系，并让它们能够扩展和变化。比如，未来我们可以方便地增加新的课程、章节或知识点，而不影响已有的结构。
- 这里的设计就是让课程包含章节，每个章节包含多个知识点，然后知识点下又有对应的试题。
2. 试题和评分规则：灵活的评分机制
接下来我们聊聊试题（Question）和评分规则（ScoringRule）的管理。每个题型的评分规则可能不一样，比如单选题可能是全对得分，而多选题可能有不同的评分方式，比如少选了也得部分分，或者多选了就不算分。
这里我们要做的就是定义一个清晰的结构，把试题内容、分数、题型和评分规则分开管理。
-

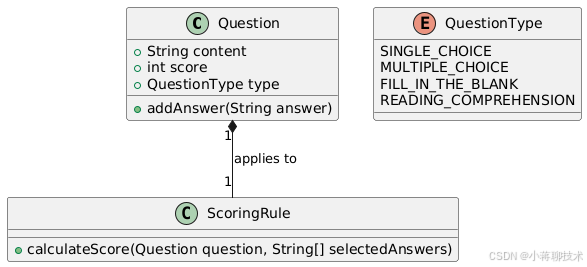

Question类表示一道试题，包含题目内容、分数和题型。 -
ScoringRule类负责根据试题和用户的选择来计算得分。
通过这种方式，我们让评分逻辑更加灵活，可以根据题型不同来应用不同的评分规则。
3. 试卷和考试：如何组卷和管理考试
接下来是试卷（Paper）和考试（Exam）的设计。试卷是由多个试题组成的，而每场考试关联一个试卷，同时也会有多个学生参与考试。
这部分的关键是组卷，我们需要设计一个灵活的组卷方式。比如，按章节、按知识点来选择试题。未来如果需要新增其他的选题策略，也能轻松扩展。
-

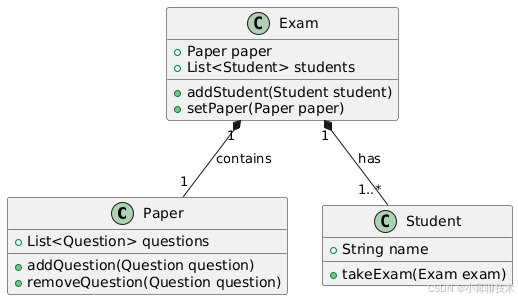

Paper类表示试卷，包含多道题目。 -
Exam类表示一场考试，包含一个试卷和多个学生。 -
Student类表示学生，学生参加考试时，关联到特定的试卷。
4. 组卷策略：按章节或知识点选题
为了让系统灵活应对不同的组卷需求，我们引入了策略模式。这允许我们根据不同的策略来选择题目。比如，按章节来选题，或者按知识点来选题。你甚至可以将来添加更多的组卷策略，如按难度、按题型比例等。
-

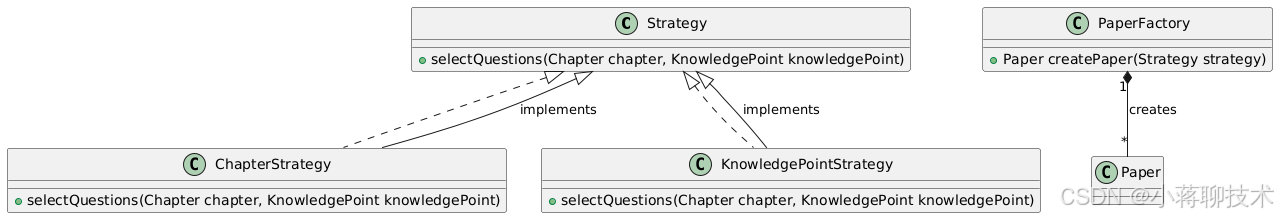

Strategy是一个接口，定义了如何根据不同策略选择题目。 -
ChapterStrategy和KnowledgePointStrategy是具体的策略类，分别实现按章节和按知识点选题。 -
PaperFactory类负责根据策略来创建试卷。
通过这种方式，我们能实现灵活的组卷方式，后续如果有新的需求，直接扩展策略类就能应对。
5. 总结：系统的设计灵活性与扩展性
通过今天的分享，大家可以看到，整个系统是如何通过设计模式来保证灵活性和扩展性的：
-
课程、章节、知识点的树形结构让我们能够清晰地管理教学内容，且易于扩展。
-
试题和评分规则通过独立的类进行管理，使得每道题的评分逻辑都能独立变化。
-
组卷策略通过策略模式实现，支持按章节或知识点等多种方式选题，并且能够轻松扩展。
-
工厂模式确保了试卷的创建可以根据需要灵活调整，避免硬编码。
这种设计确保了系统不仅满足当前的需求，还能在未来应对新增题型、评分规则、组卷策略的变化。
好了，今天的技术分享就到这里。我们通过层层分析和设计，确保系统的可扩展性和灵活性。如果大家有任何问题，或者对某个部分有疑问，随时提问！
