ATGM332D-5N卫星导航模块简介
ATGM332D-5N系列模块是12X16 尺寸的高性能BDS/GNSS 全星座定位导航模块系列的总称。该系列模块产品都是基于中科微第四代低功耗GNSS SOC单芯片—AT6558,支持多种卫星导航系统,包括中国的BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS 以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS)。AT6558 是一款真正意义的六合一多模卫星导航定位芯片,包含32 个跟踪通道,可以同时接收六个卫星导航系统的GNSS 信号,并且实现联合定位、导航与授时。
ATGM332D-5N系列模块具有高灵敏度、低功耗、低成本等优势,适用于车载导航、手持定位、可穿戴设备,可以直接替换Ublox NEO 系列模块。
ATGM332D-5N卫星导航模块性能指标
1、出色的定位导航功能,支持BDS/GPS/GLONASS卫星导航系统的单系统定位,以及任意组合的多系统联合定位,并支持QZSS和SBAS系统。
2、支持A-GNSS。
3、冷启动捕获灵敏度:-148dBm。
4、跟踪灵敏度:-162dBm。
5、定位精度:2.5 米(CEP50)。
6、首次定位时间:32 秒。
7、低功耗:连续运行<25mA(@3.3V)。
8、内置天线检测及天线短路保护功能。

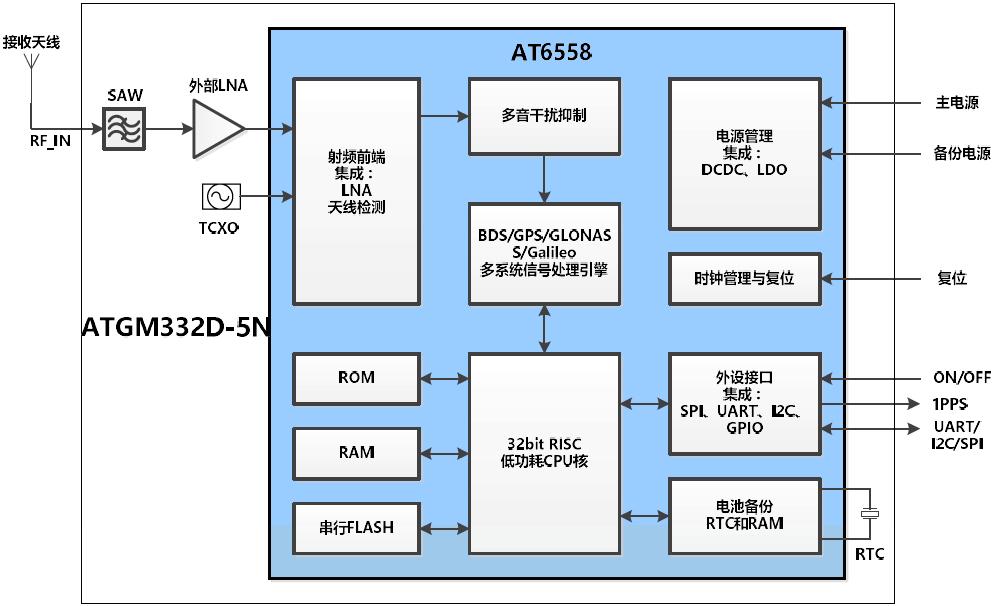

ATGM332D-5N卫星导航模块功能框图
![](https://img-blog.csdnimg.cn/img_convert/14d386c1ee0fb58fbc6128b267f92571.jpeg)
ATGM332D-5N卫星导航模块应用领域
1、车载定位与导航。 2、手机、平板电脑,手持设备。
3、嵌入式定位设备。 4、可穿戴设备。

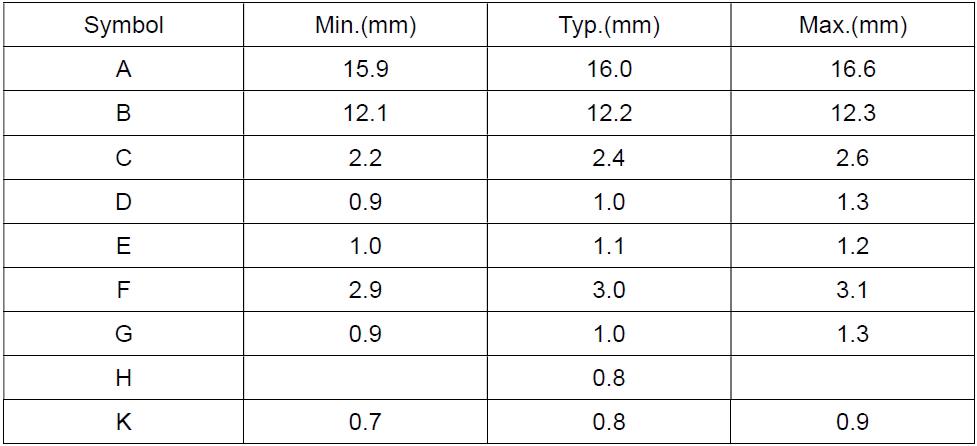

ATGM332D-5N卫星导航模块外观尺寸
![](https://img-blog.csdnimg.cn/img_convert/f2ea6a44b6d7649937fb5442365fe162.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/81917e06fb9f0b7c44678fb51ede6582.jpeg)

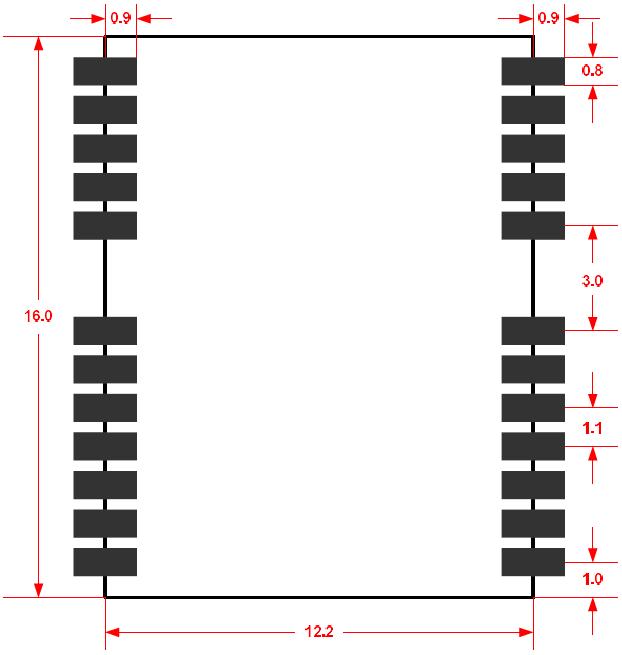

ATGM332D-5N卫星导航模块PCB layout
![](https://img-blog.csdnimg.cn/img_convert/98e996cea1f3e6ba92073ada1d3b2ff1.jpeg)

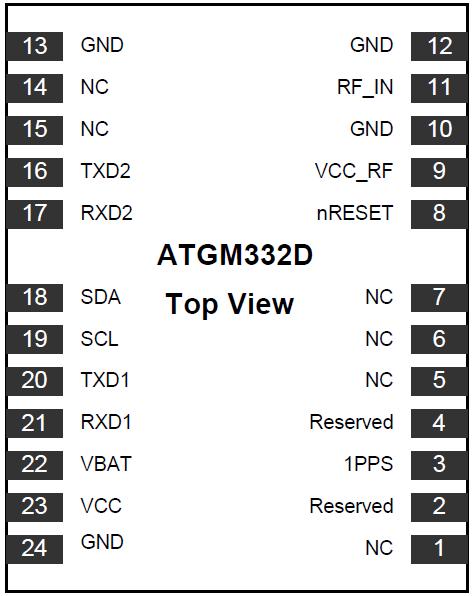

ATGM332D-5N卫星导航模块PIN 排列图
![](https://img-blog.csdnimg.cn/img_convert/d4083e346f09975a7a809e8c3ef0b11a.jpeg)

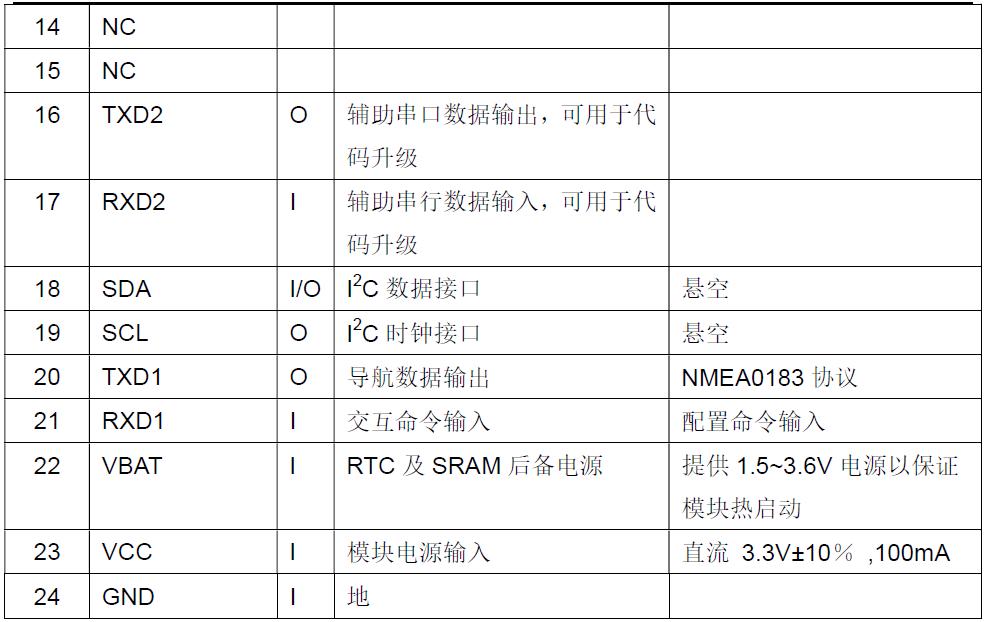

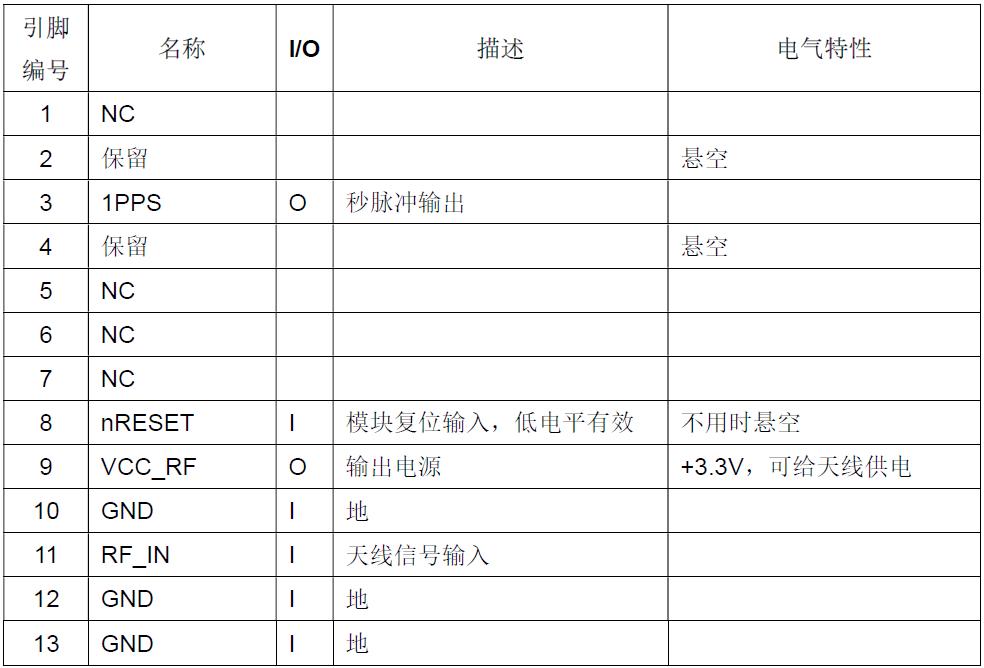

ATGM332D-5N卫星导航模块管脚定义
![](https://img-blog.csdnimg.cn/img_convert/38768ebfb0253fd94f0fc94a539e2c2d.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/bdf46ef9c42762e5991c19b80778363b.jpeg)

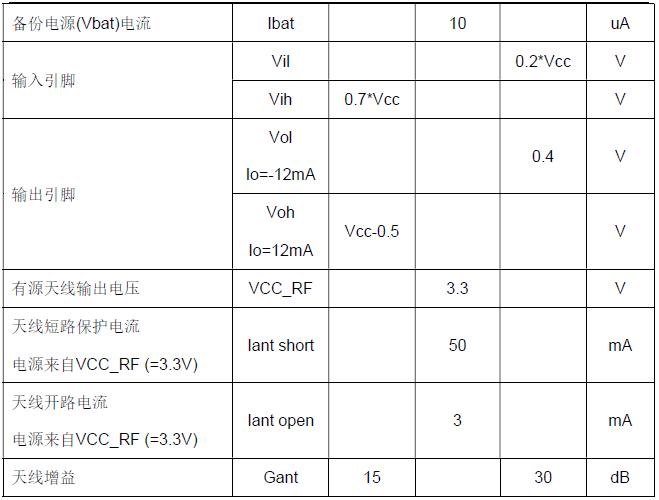

ATGM332D-5N卫星导航模块电气参数
![](https://img-blog.csdnimg.cn/img_convert/c779612abf75cefddbb2dea9604d84a7.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/2ecf373369bf5800180416ea646ecb0c.jpeg)
