本文介绍了高速DA芯片如AD9148和AD9739如何利用FPGA Verilog中的OSERDESE2原语处理LVDS串行数据。内容涉及并行数据宽度的选择、时钟和数据位宽的顺序，以及多bit输出的级联方式。虽然作者未亲自调试，但提供了两款芯片的代码示例，适用于DCI clk 480MHz和2.4GHz DACCLK采样率的场景。

摘要由CSDN通过智能技术生成

1. AD9148

2. ad9739

在很多高速DA芯片中，都是高速串行输出LVDS数据。这显然不能用fpga Verilog 语言直接写代码进行采样，需要用到专门的 iserdese 原语。

一直不懂的是，时钟，并行数据宽度，并行数据位宽的先后顺序，多bit 输出怎么级联，等等。

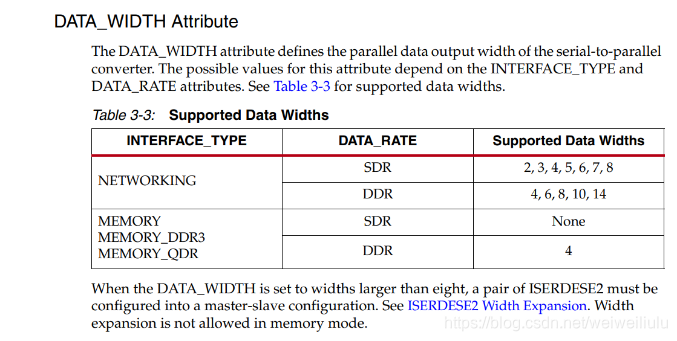

并行数据宽度，有几个，不是随便定义的，要按照上表的说明来。

有两套可以学习的代码，一个是AD9148，一个是AD9739 这个不光是看芯片手册，还需要看硬件上原理图。自己没有动手调试过，看别人代码，整理的，不一定正确，后面继续学习。

1. AD9148

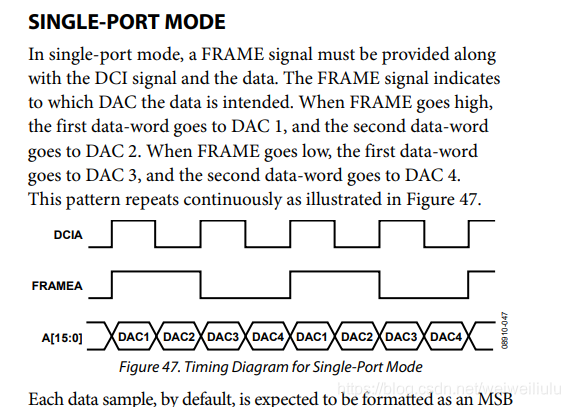

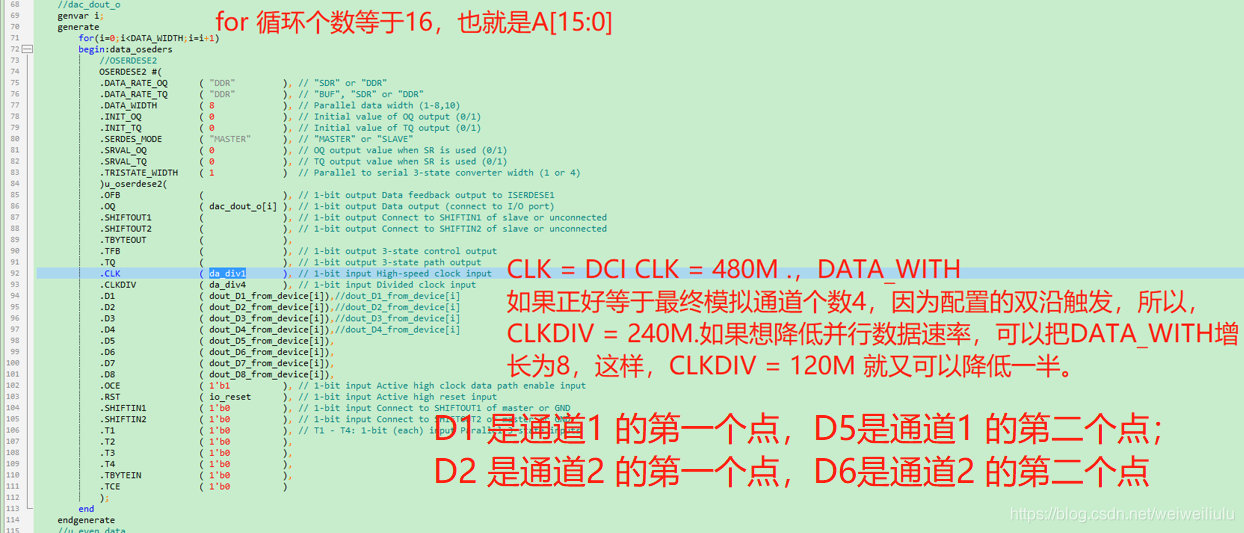

下面的代码时按照这个数据时序来用的，DCI clk 480MHZ, CLK P CLK N 是240M

2. ad9739

DACCLK 芯片采样率2.4GHz ， DCI 600MHz


`timescale 1ns / 1ps

module da_oserdes(
    input           io_reset      ,
    input           sysclk        ,  //300M
    input           dac_clk       ,  //600M

    input  [13:0]   dac_data0     ,
    input  [13:0]   dac_data1     ,
    input  [13:0]   dac_data2     ,
    input  [13:0]   dac_data3     ,
    input  [13:0]   dac_data4     ,
    input  [13:0]   dac_data5     ,
    input  [13:0]   dac_data6     ,
    input  [13:0]   dac_data7     ,

    output          dac_clk_op    ,
    output          dac_clk_on    ,
    output [13:0]   dac_even_p    , // DB0 对应并串转换的输出
    output [13:0]   dac_even_n    ,
    output [13:0]   dac_odd_p     , // DB1 对应并串转换的输出
    output [13:0]   dac_odd_n
    );
    //-------------------------------------------------------------------
    // Defination of Ports
    //----------------------------
