2 原始资料及负荷分析

2.1 原始资料
（1）该变电站在城市地势平坦、地理位置优越的近郊区为工业区的水泥厂、炼铁厂、机械厂等别的工厂供电。
（2）确定该变电站为220kV/110kV/10kV的3个额定电流。220kV是一次侧输入端电源电压，110kV和10kV是二次侧输入端电源电压。
（3）该站220kV侧在发电站有2回出线端，中压侧的110kV母线有4回出线端，低电压侧的10kV母线有8回出线端。
（4）年负荷利用时间T≥5500h。

图2-1变电站基本路线简图
2.2 原始资料分析
供配电系统的电气负荷按等级分类，等级划分标准依据负荷的供电稳定性和供电中断导致的自身安全性和经济损失水平，将负荷分成三类。
一级负荷：中断供电会产生很大的经济损失，或危害电力工程企业的正常运作。必须设有两个独立电源，一备一用，且一个电源故障时，另一个立刻投入使用，不影响系统的正常运行。
二级负荷：对供电可靠性的要求略低于一级负荷，供电终断会产生很大的财产损失，或危害电力工程企业的正常的运作。所以供电通常也需要设立两个独立电源，一备一用，一个故障时另一个立即投入运行，为绝大多数负荷供电。
三级负荷：除一二级负荷之外，开关电源中断几乎不受影响，通常只设定一个电源。
由上可知，在本设计低压侧负荷中，各工厂的负荷比较大，中断供电会对企业造设备损坏、人身伤亡事故，必须保证正常供电和供电可靠性，所以把负荷划分为一级负荷。表2-1负荷分析：
表2-1负荷分析
序号用户名称最大负荷（kW） cosφ 回路数重要负荷百分数负荷同时率线损
1 水泥厂 43000 2 0.65 0.8 5%
2 炼钢厂 33000 2 0.65 0.8 5%
3 机械厂 900 0.9 2 0.62 0.7 5%
4 汽车厂 2100 2 0.62 0.7 5%
5 电机厂 2400 2 0.62 0.7 5%
6 车床厂 5143 2 0.62 0.7 5%
3 主变压器容量、台数及类型的选择
3.1 主变压器台数容量和形式的确定
（1）220kV侧通过主变向110kV侧输送功率
在这里插入图片描述

（2）220kV侧通过主变向lOkV侧输送功率
在这里插入图片描述

（3）主变压器输送的最大容量
在这里插入图片描述

由此可得单台主变最小容量：。
所以采用两台容量为40MVA主变，一备一用，在一个关键故障或维护保养时，另一个可以承担全部配电站70%的负荷，以确保全部配电站的正常的输出功率。
（4）I、II级负荷校验
1）llOkV侧Ⅰ、Ⅱ级负荷
在这里插入图片描述

2）lOkV侧Ⅰ、Ⅱ级负荷
在这里插入图片描述

4 电气主接线的设计

4.1 电气主接线设计的基本原则及要求
电气主接线也叫电气一次接线图，是高压设备连接和传输电能的线路，是变电站电气设计的主要部分。主接线形式有很多种方式，挑选接线形式很重要。这直接的影响到配电站运作的“四性”规定和高压电气设备的接口方式。设计变电站电气主接线的需综合考虑多种因素，例如机组容量、电站规模、母线的电压等级、投资及运行维护成本、所处的地理位置、配套设施、在系统中的地位、进出线回路数、负荷的大小及重要性、短路电流及其限制措施、发展及扩展的可能性等。
电气主接线方式与变电站的正常稳定运行息息相关、密不可分，选择合理的主接线和配套的设备、自动化装置，在保证“四性”要求（安全性、可靠性、灵活性、经济型）的前提下，做到切合实际实用，满足人员和负荷的用电需求，也要考虑到后期扩建的可能性。
4.2 电气主接线的基本形式
优势与劣势也不一样。文中主要是讲解了具备单母线、单母线分段、双母线、双母线分段的接法。

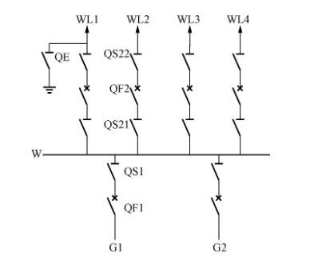

（1）单母线
在这里插入图片描述

图4-1单母线接线
优点：电气元件少，项目投资少，实际操作便捷，操作失误安全事故少，有利于拓展。
缺陷：欠缺操作灵活性，配电稳定性不高，检修关闭电源的区域也非常大，乃至必须所有关闭电源，系统对电力工程有较大危害。
应用领域：1台发电机组或1台主变压器、对供电要求不高，出线回路总数少的情形下，不适宜重要负荷。
（2）单母线分段

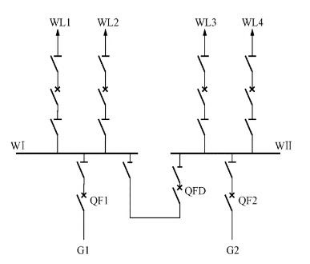

在这里插入图片描述

图4-2单母线分段接线
这种接线图如图4-2所示，增加分段断路器把母线分段。
优点：接线简单，稳定性较高，母线分段后，供电更加的可靠稳定而且灵活。
缺陷：当一段故障时，停电的问题不能完全避免，母线的隔离开关出现故障时，需要全部断电，否则会影响两段母线的供电；分段断路器等分断设备增加了造价成本和空间资源。
应用领域：6_{10kV配电装置出线回路数为6回及以上,每段容量不超过25MW，出线回路数不超过8回。110}220kV配电装置出线回路数不超过4回。但是在断路器技术高，质量好的前提下，重要负荷也可采用这种接线方式。

5 短路电流计算

5.1 短路产生的原因及后果
短路是所有系统故障中出现得最多的故障，短路是指电力系统中不同相之间或相与地之间发生非正常连接，并有非常大的电流流过，短路电流远远超过额定电流。
（1）短路产生的原因主要有：
1）自身因素：设备绝缘材料出现老化，维护工作未做好；
2）环境因素：雷击、风暴、鸟兽等破坏；
3）人为因素：维护人员未按规定操作（常见的有带负荷拉刀闸等）等。
（2）短路故障造成的后果主要有以下5点：
1）由于短路电流远大于额定电流，所以线路短路时导线和设备会过热，从而导致导线和设备烧毁或损坏；
2）短路电流流经设备时，会在相间产生电动力，使设备变形或者直接损坏；
3）造成电网电压降低；
4）破坏电力系统稳定；
5）增大线损耗和热损耗。
5.2 短路计算的目的及步骤
短路是电力系统的最严重的故障之一。供电系统某处发生短路后，短路电流迅速增大很多倍，导致严重的系统问题和元件损坏问题。短路电流计算步骤如下：
（1）使用标幺值及有名值法计算元件电气参数，计算每个元件电抗标幺值，并将其转换为相同的基准容量。
（2）在系统中设计等值网络图。
（3）选择短路点。
（4）计算短路容量，短路电流冲击值。
短路容量：
S=
短路电流冲击值：
=2.55

7 防雷保护规划设计

7.1 防雷保护的设计
一般情况下，变电所的雷击害类型有两个，防雷保护一是防直击雷，一般采用避雷针和避雷线，避雷针装在高于建筑的四角，并与建筑内钢筋连接，利用建筑钢筋和接地线等把雷击电流导入大地；二是防雷电波侧击雷，在电站内内装设阀型避雷器，该阀型雷器是用来限制过电压的，它与被保护的元件相互并联连接，当雷电波雷击输电线路后产生的雷电波沿线路向变电所侵入时，可以限制侵入变电所的雷电波的幅值，由于并联的原因，避雷器首先放电，导致电压减小，即限制了被保护元件或设备的作用电压过大，从而保护了其它电气设备，同时在距变电所适当距离内装设可靠的进线保护，如设置避雷线保护线路等。
本次设计变电所地址位于城郊，地势比较平坦，220kV降压变电站的设计规模为中型变电所，占地面积较大，拟设计平面图为正方形，电站避雷针设计概图见图7-1：
在这里插入图片描述
