Exploring the Oracle Database Architecture

探讨Oracle 数据库体系结构

Oracle 11g g代表网格

grid infrastructure 即GI ，单实例可以不装GI，RAC必须装GI ，ASM 自动存储管理

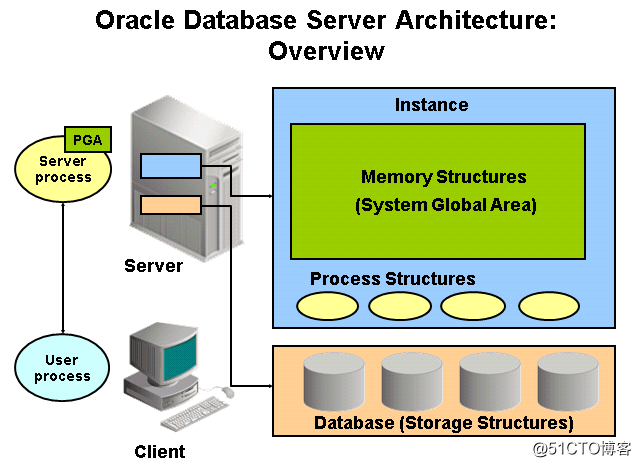

Client --> Middle tier --> server ， 中间件：如APP Server ，1提高安全性，2并发性(多中间件)

数据库：实例+存储，

实例：内存+进程 ， 内存：SGA系统全局区+PGA程序全局区

内存：SGA系统全局区+PGA程序全局区

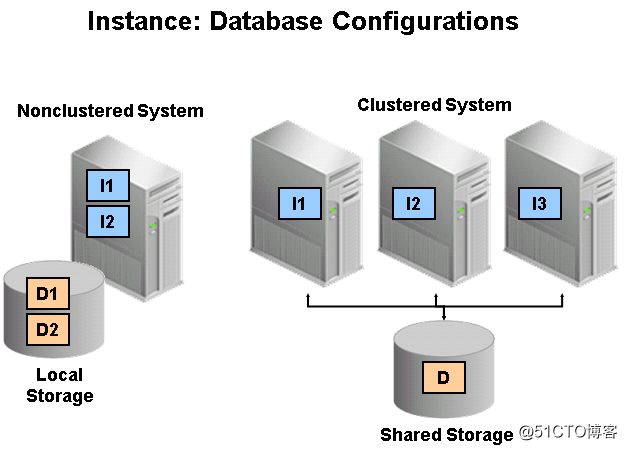

RAC ( real application clusters)“实时应用集群”的优点：排除单点故障，负载均衡等

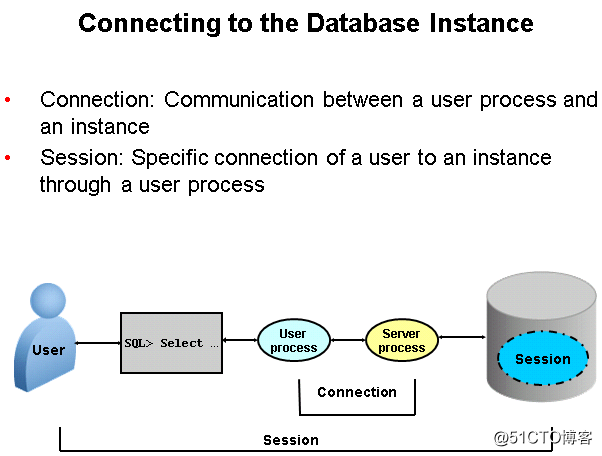

连接到数据库，连接+会话， 连接：用户进程+服务进程

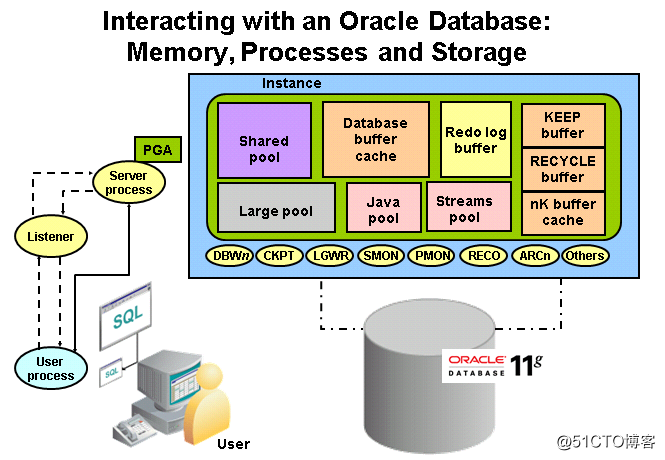

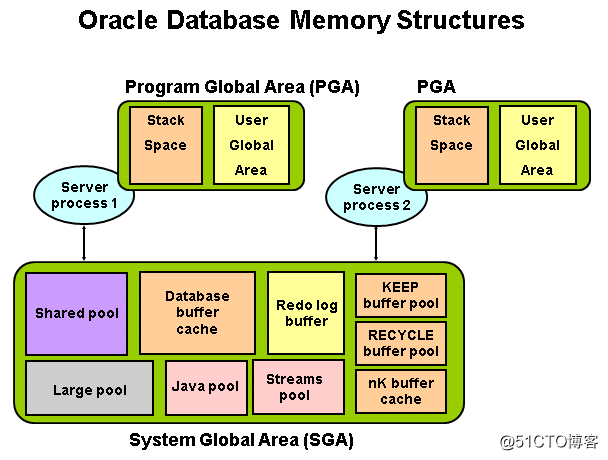

SGA+PGA的结构：

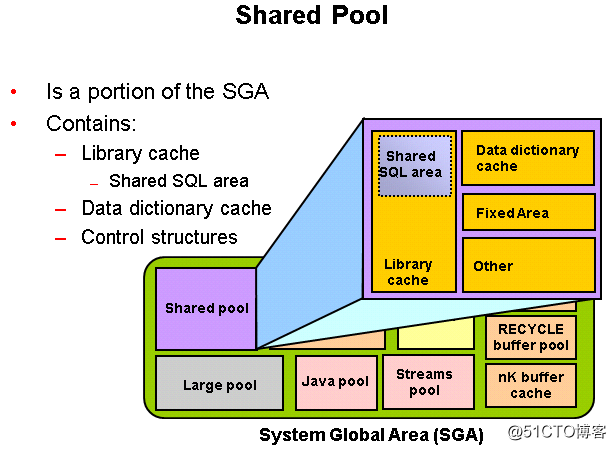

SGA的shared pool共享池

shared pool ：

1、库缓存(共享SQL区：语法解析、执行计划，保留在内存里)

2、数据字典缓存(实例启动就装入内存)

3、控制结构

show parameter shared_pool_size;

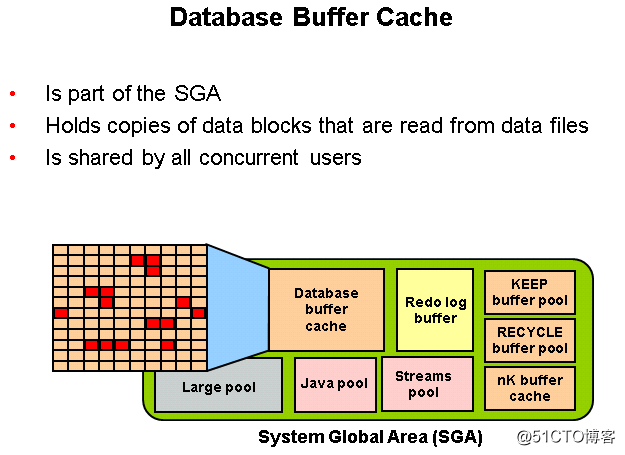

SGA的database buffer cache数据库缓冲区

block ，块，最小单位，内存块是磁盘块的整数倍。

磁盘块-->拷贝到内存块(cache)-->select * from hr.emp;

所有操作内存优先，被所有连接用户共享

show parameter db_cache_size;

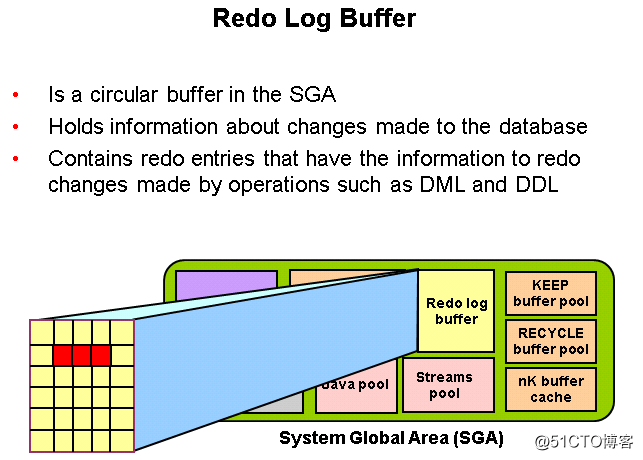

SGA的redo log buffer

redo重做，写入online log

保留改变的信息，如update等增删改操作

内存db_cache --> 日志redo log

日志总是先于数据被成功写入磁盘, 比如DDL和DML操作日志

在线日志一定放在性能好的磁盘上，log buffer非常重要

show parameter log_buffer;

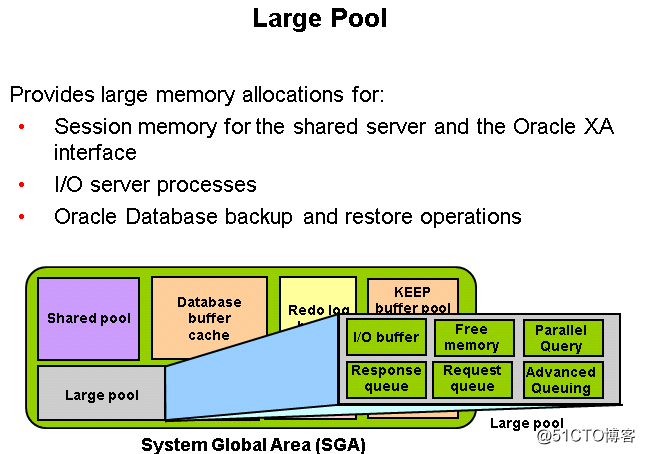

SGA的 large pool

1、会话共享服务和XA interface

2、I/O服务进程(异步好)

3、备份和恢复操作

show parameter large_pool;

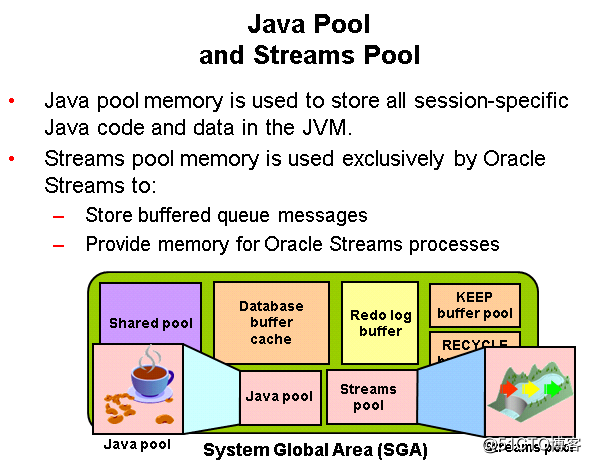

SGA的java pool and streams pool

streams pool已被OGG替代

SGA的keep buffer pool 保持缓存池 (频繁读写的)

SGA的recycle buffer pool 读完即丢弃

SGA的 nk buffer cache 非标准块缓存

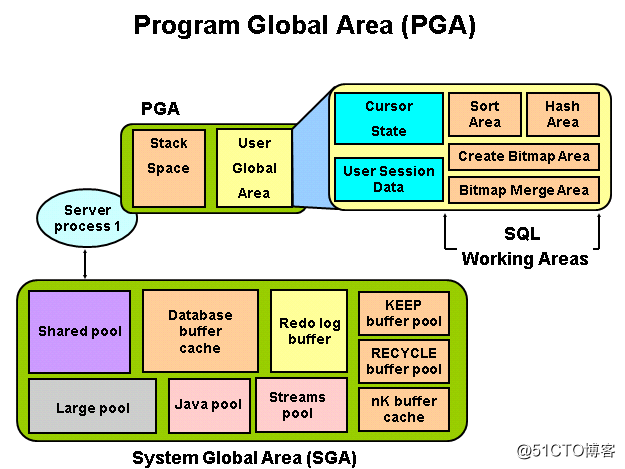

PGA 用户私有，为用户提供进程服务

show parameter multiple block_size;

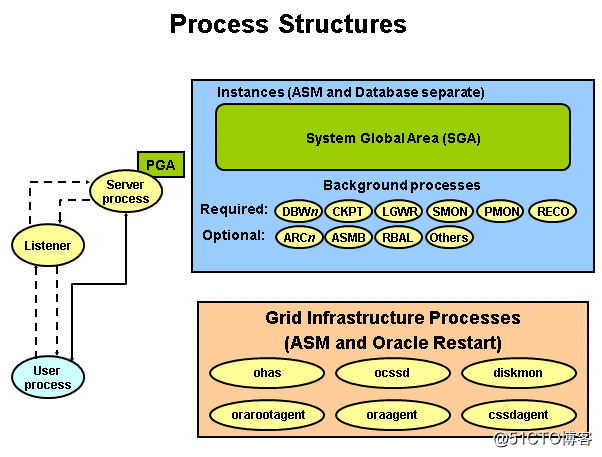

进程架构

1、User process ，如APP，SQL*PLUS , SQL DEVELOPER等

Is the application or tool that connects to the Oracle database

2、Database processes

Server process: Connects to the Oracle instance and is started when a user establishes a session

服务进程为连接会话到实例

Background processes: Are started when an Oracle instance is started

实例启动就会启动后台进程

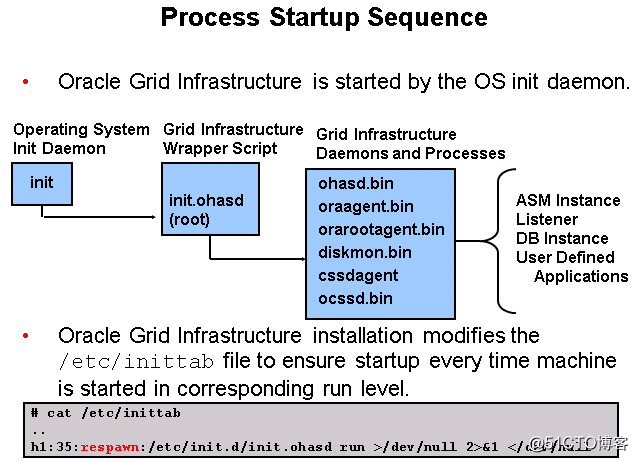

3、Daemon / Application processes 守护进程

Networking listeners 网络监听，监听比如为保安的角色

Grid infrastructure daemons GI守护

DataBase Write number 即DBWn 进程

n为变量, 数据库写进程

内存database buffer cache (脏数据) ----(DBWn) -----> 磁盘datafile

SQL> ! ps -ef |grep dbw;

Log Write Process 即 LGWR进程

日志写进程 , commit即OK

内存redo log buffer ---(LGWR) --> 磁盘redo log file

Check Point Process 即CKPT进程

检查点进程

CKPT --> control file , CKPT -->data file

alter system checkpoint ;关数据库之前，做这个同步操作，将脏数据写入磁盘。

SMON进程

1、实例恢复(DB重启后)

2、执行临时段

PMON 进程

1、用户进程失败时，清理缓存

2、空闲资源， 空闲会话超时，动态注册通过监听到DB服务

lsnrctl status ready; 动态监听

RECO 进程 recover process 恢复进程

分布式事务，分布式DB

ARCn 归档进程

(1)-->(2)-->(3)-->(1)-->(1)ARCn归档

通过redo log 保留， 主 --(日志同步)-->备，如DG架构。

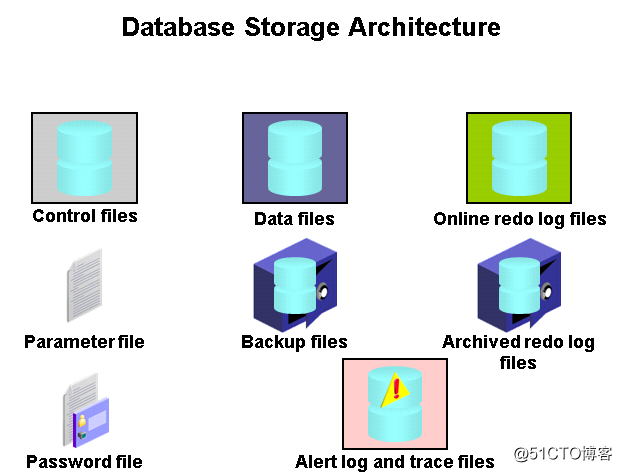

DB存储架构

1、控制文件

2、参数文件

3、密码文件

4、数据文件

5、备份文件

6、在线日志文件

7、归档redo日志文件

8、告警和跟踪文件

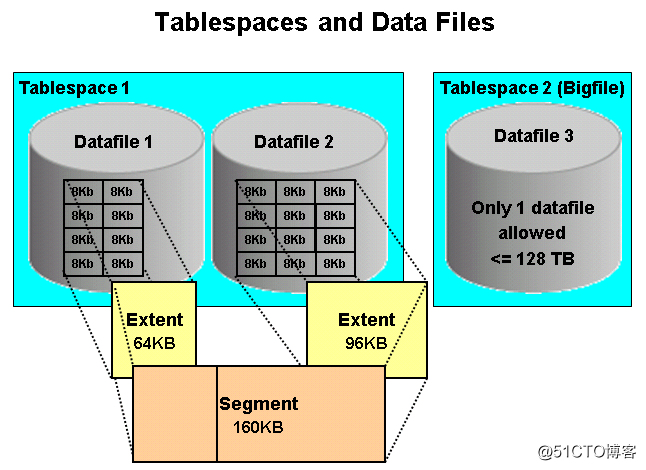

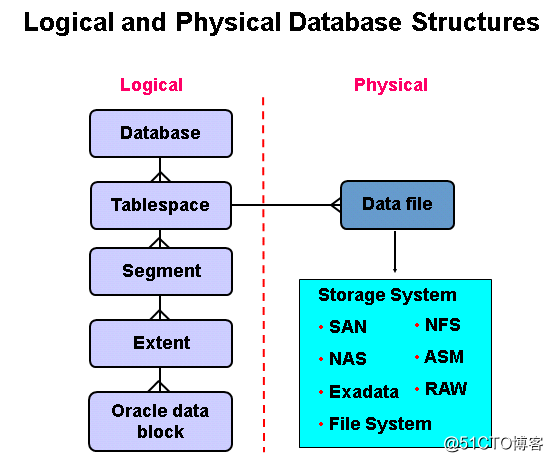

表空间：1张表就是1个段(小文件)8KB 块， 有且只有1个数据文件(大文件)最大128TB；

system 和 sysaux 表空间

system 表空间存数据字典， sysaux表空间存EM知识库，这2个表空间必须在线

不要在这2个表空间放用户数据

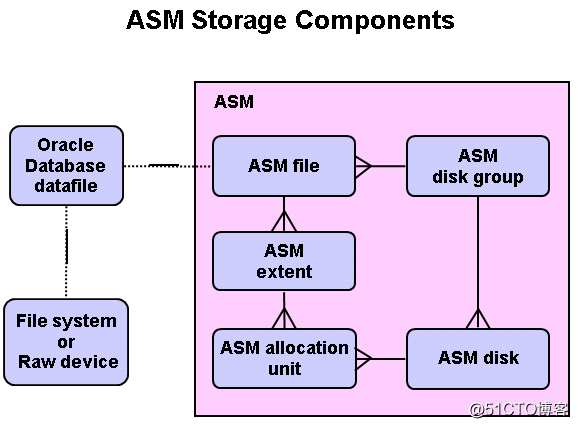

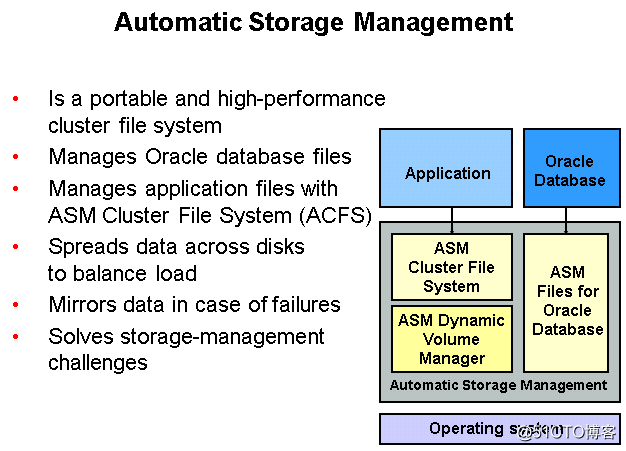

ASM , ACFS文件系统

ASM：加入DATA磁盘组，条带化写入，软件方式，读写负载均衡。
