android android:process="system",1.2.3 利用Eclipse调试system_process

本节将介绍如何利用Eclipse来调试Android Java Framework的核心进程SystemServer。

1. 配置Eclipse

首先要下载Android SDK。下载地址为[http://developer.android.com/sdk/index.html](http://developer.android.com/sdk/index.html)

在Linux环境下，该网站截图如图1-6所示。

:-:

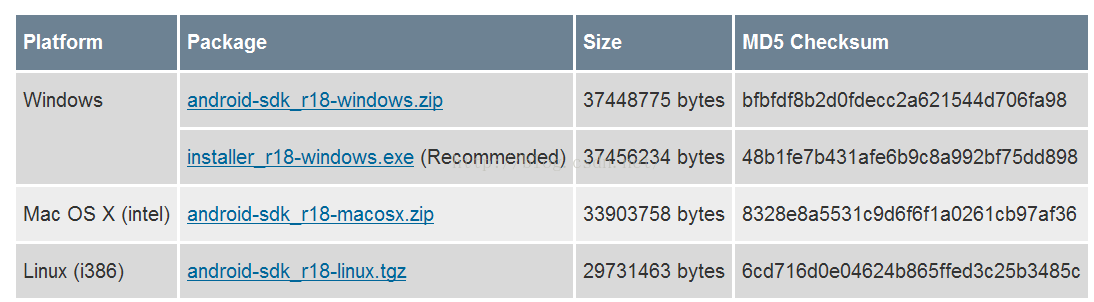

图1-6 AndroidSDK下载网页示意图

笔者下载的是Linux系统上的SDK。解压后的位置在/thunderst/disk/anroid/android-sdk-linux_x86下。

然后要为Eclipse安装ADT插件(Android Development Tools)，步骤如下。

- 单击Eclipse菜单栏Help->Install New Software，输入Android ADT下载地址：https://dl-ssl.google.com/android/eclipse/， 然后安装其中的所有组件，并重启Eclipse。

- 单击Eclipse菜单栏Preferences->Android一栏，在右边的SDK Location中输入刚才解压SDK后得到的目录，即笔者设置的/thunderst/disk/anroid/android-sdk-linux_x86，最终结果如图1-7所示。

:-:

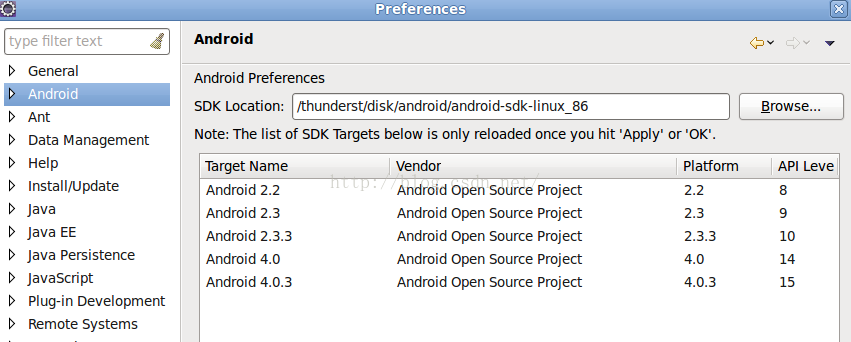

图1-7 SDK安装示意图

- 单击Eclipse菜单栏Window->Android SDK Manager，弹出一个对话框，如图1-8所示。

:-:

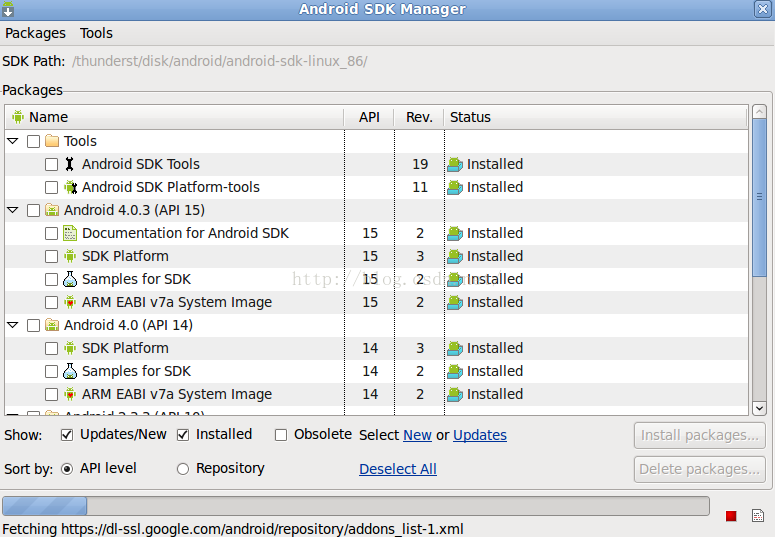

图1-8 Android SDK Manager对话框

在图1-8中选择下载其中的Tools和对应版本的SDK文档、镜像文件、开发包等。有条件的读者可以将Android 4.0.3和4.0对应的内容及Tools全部下载过来。

2. 使用Coffee Bytes Java插件

Coffee BytesJava是Eclipse的一个插件，用于对代码进行折叠，其功能比Eclipse自带的代码折叠功能强大多了。对于大段代码的研究，该插件的作用功不可没。此插件的安装和配置步骤如下：

- 单击Eclipse菜单栏Help->Install New Software，在弹出的对话框中输入[http://eclipse.realjenius.com/update-site](http://eclipse.realjenius.com/update-site) ，选择安装这个插件即可。

- 单击Eclipse菜单栏Window->Preference，在左上角输入Folding进行搜索，结果如图1-9所示。

:-:

图1-9 Coffee Bytes Java 插件配置

在图1-9所示的对话框中，要先打开Enablefolding选项，然后从Select foldingto use框中选择CoffeeBytes Java Folding。图1-9右下部分的勾选框用来配置此插件的代码折叠功能。读者不妨按照图1-9所示来配置它。使用该插件后的示意图如图1-10所示。

如果不关心else if分支，就可以把这段代码折叠起来

:-:

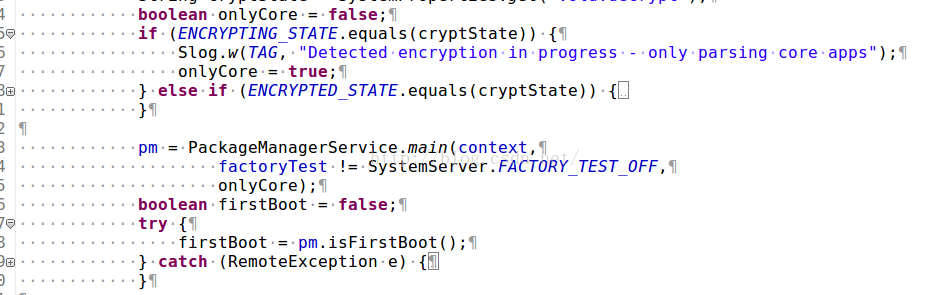

图1-10 Coffee Bytes Java插件的使用示例

从图1-10中可看到，使用该插件后，基本上代码中所有分支都可以折叠起来，该功能将帮助开发人员集中精力关注自己所关心的分支。

3. 导入Android源码

注意，这一步必须编译完整个Android源码才可以实施，步骤如下：

· 复制Android源码目录/development/ide/eclipse/.classpath到Android源码根目录。

· 打开Andriod源码根目录下的.classpath文件。该文件是供Eclipse使用的，其中保存的是源码目录中各个模块的路径。由于我们只关心Framework相关的模块，因此可以把一些不是Framework的目录从该文件中注释掉。同时，去掉不必要的模块也可加快Android源码导入速度。图1-11所示为该文件的部分内容。

:-:

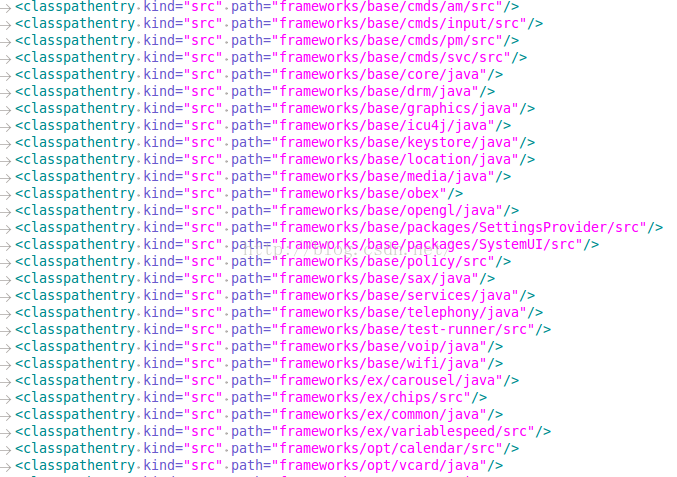

图1-11.classpath文件部分文件内容

另外，一些不必要的模块会导致后续在Eclipse中Android源码编译失败。笔者共享了一个.classpath文件，读者可从[http://download.csdn.net/detail/innost/4247578](http://download.csdn.net/detail/innost/4247578) 下载并直接使用。

单击Eclipse菜单栏New->Java Project，弹出如图1-12所示的对话框。设置Location为Android4.0源码所在路径。

:-:

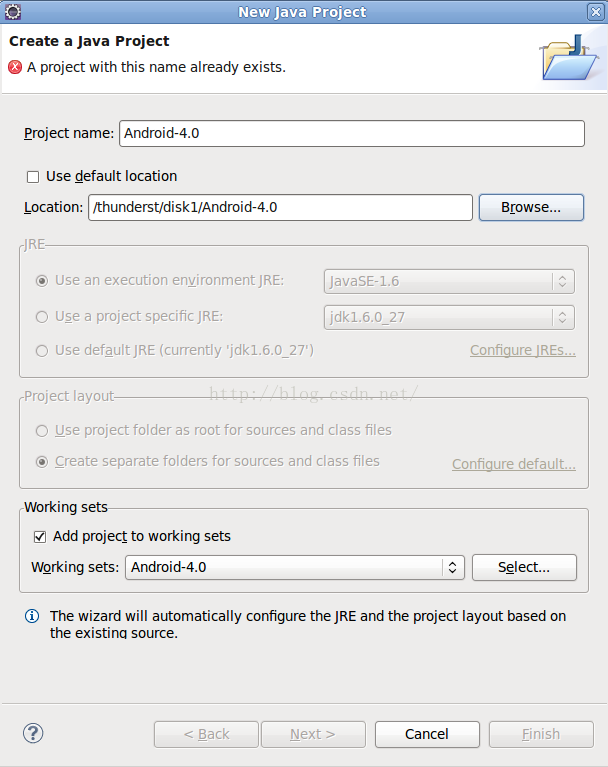

图1-12 导入Android源码示意图

由于Android 4.0源码文件较多，导入过程会持续较长一段时间，大概10几分钟左右。

注意导入源码前一定要取消Eclipse的自动编译选项(通过菜单栏Project->BuildProject Automatically设置)。另外，源码导入完毕后，读者千万不要清理(clean)这个工程。清理会删除之前源码编译所生成的文件，导致后续又得重新编译Android系统了。

4. 创建并运行模拟器

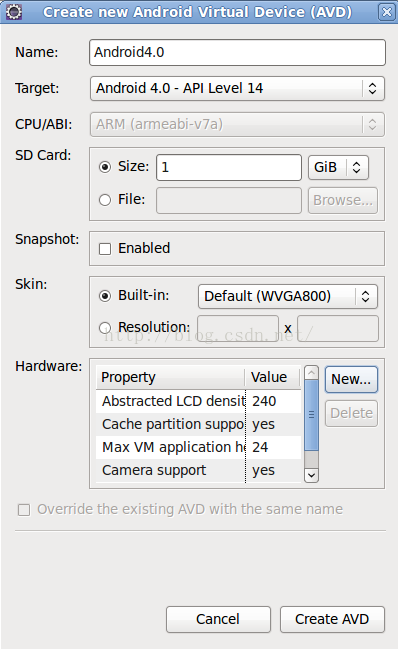

单击Eclipse菜单栏Window->AVD Manager，创建模拟器，如图1-13所示。

:-:

图1-13 模拟器创建示意图

模拟器创建完毕后即可启动它。

5. 调试SystemServer

调试SystemServer的步骤如下：

- 首先编译Android源码工程。编译过程中会有很多警告。如果有错误，大部分原因是.classpath文件将不需要的模块包含了进来。读者可根据Eclipse的提示做相应处理。笔者配置的几台机器基本都是一次配置就成功了。

- 在Android源码工程上单击右键，依次单击Debug As->Debug Configurations，弹出如图1-14所示的对话框，然后从左边找到RemoteJava Application一栏。

:-:

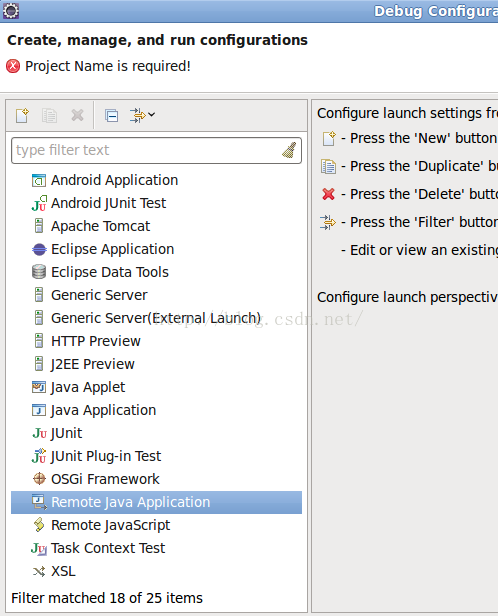

图1-14 Debug配置框示意图

- 单击图1-14中黑框中的新建按钮，然后按图1-15中的黑框中的内容来设置该对话框。

:-:

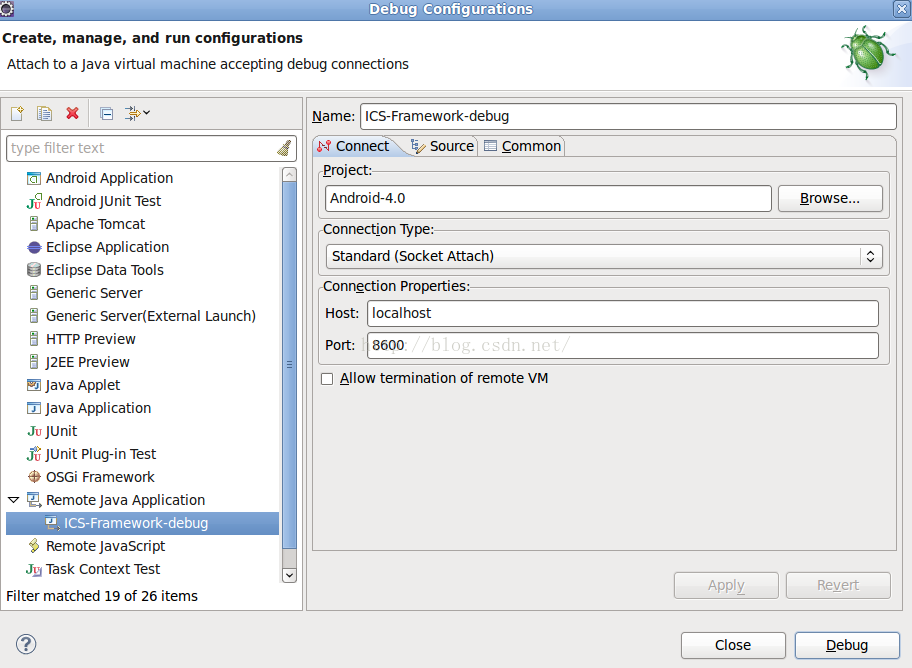

图1-15 Remote Java Application配置示意图

由图1-15所示，需要选择Remote调试端口号为8600，Host类型为localhost。8600是SystemServer进程的调试端口号。Eclipse一旦连接到该端口，即可通过JDWP协议来调试SystemServer。

- 配置完毕后，单击图1-15右下角的Debug按钮，即可启动SystemServer的调试。

图1-16所示为笔者调试startActivity流程的示意图。

:-:

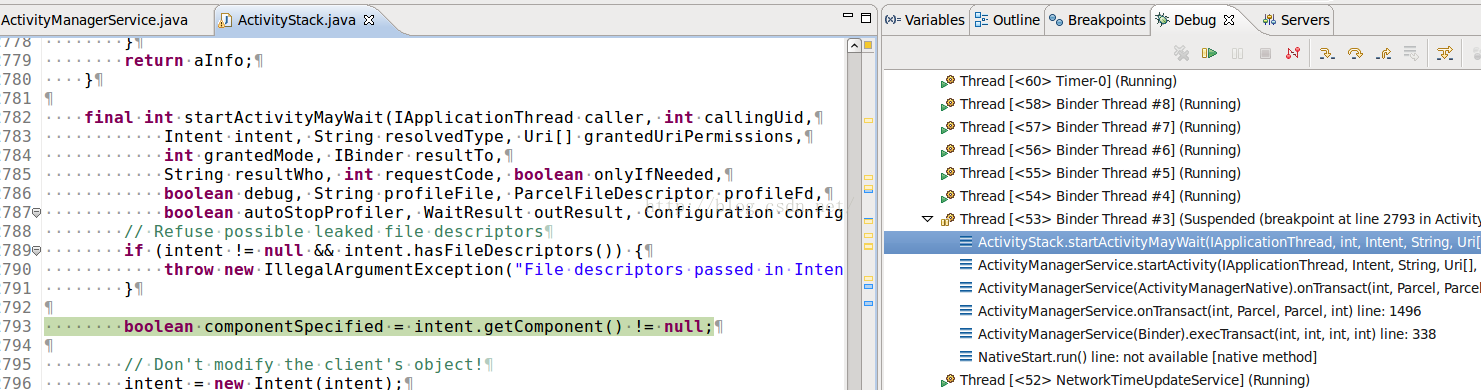

图1-16 SystemServer调试效果图
