简单的拆解二

下面开始存储部件的拆解，EliteDesk 800G1原生标配的是一款希捷1TB的笔记本SSHD混合硬盘，可以通过金属卡扣从硬盘托架里面直接取下。

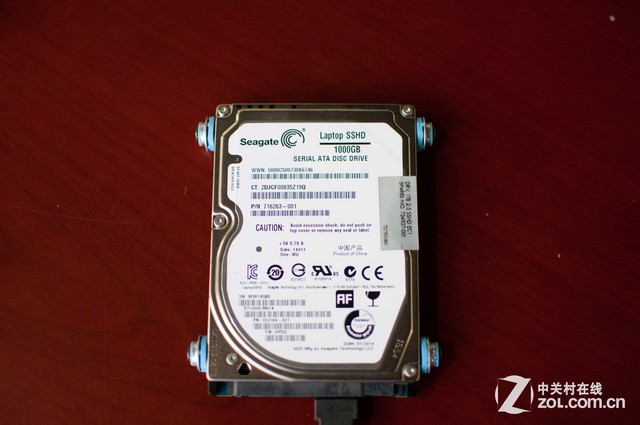

产品硬盘

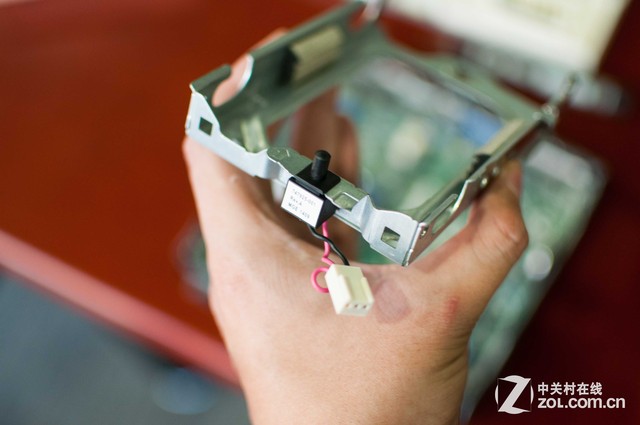

硬盘托架

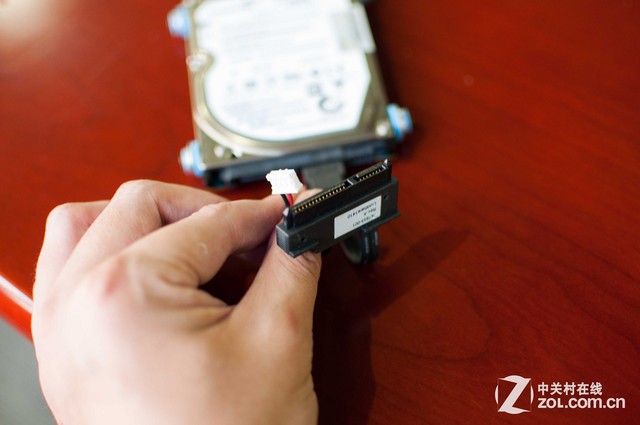

硬盘数据电源线

硬盘的数据和电源线设计成了一体式，一个统一接口接驳硬盘，分出一个4pin供电和一个sata接口连接主板，线路不长，较为节省内部空间。硬盘托架通过三颗螺丝固定，很容易拆下，其下方就是两条DDR3 1600 4GB内存。

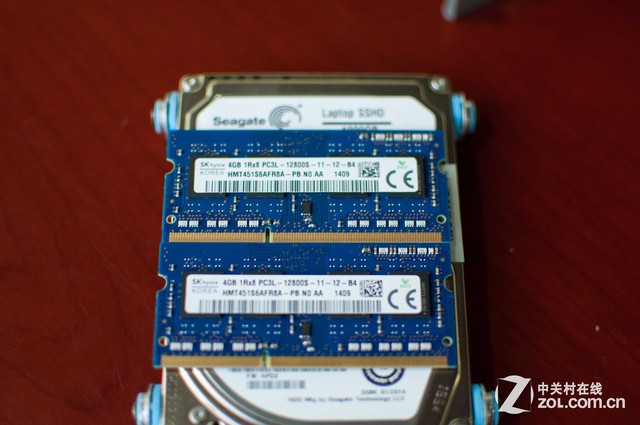

海力士内存

从内存贴标可以看出惠普采用的是海力士颗粒，蓝色的PCB较为赏心悦目。至此所有主板之上的部件都被拆下。

主板俯瞰

无线网卡

俯瞰主板，我们在硬盘供电接口附近看到了一个全尺寸M.2 NGFF便携固态硬盘接口，证明EliteDesk 800G1提供了固态硬盘的配置能力。在左下方内存和侧壁中间，我们能够看到EliteDesk 800G1 另一个较短的M.2接口搭载了intel无线网卡。

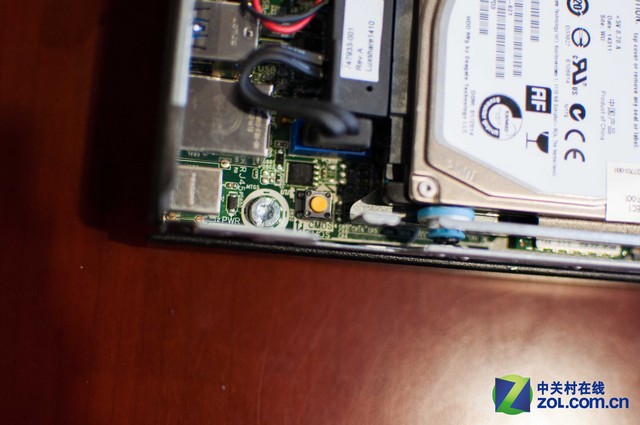

CMOS还原键

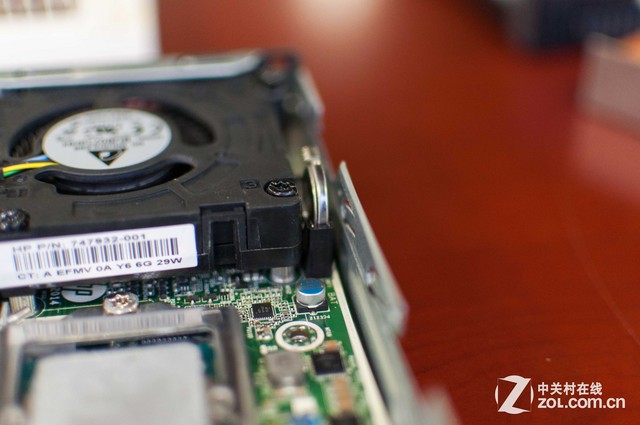

CMOS电池

在主板的左上方，惠普提供了cmos清理按键，较为便捷，而CMOS电池则竖直设计在对称的右侧。

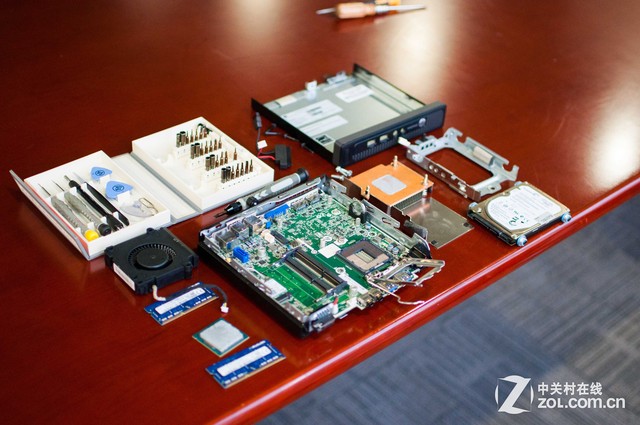

所有部件

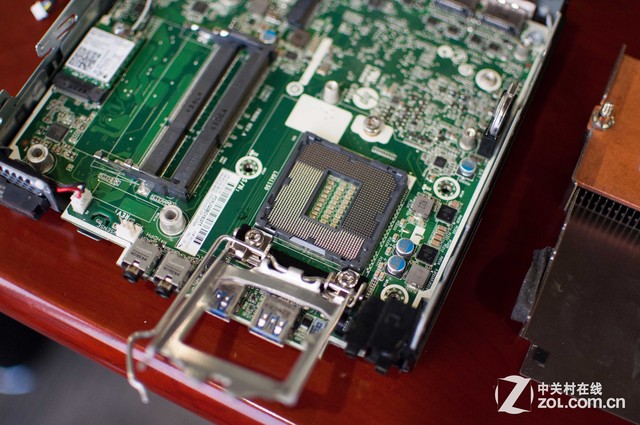

LGA1150插槽

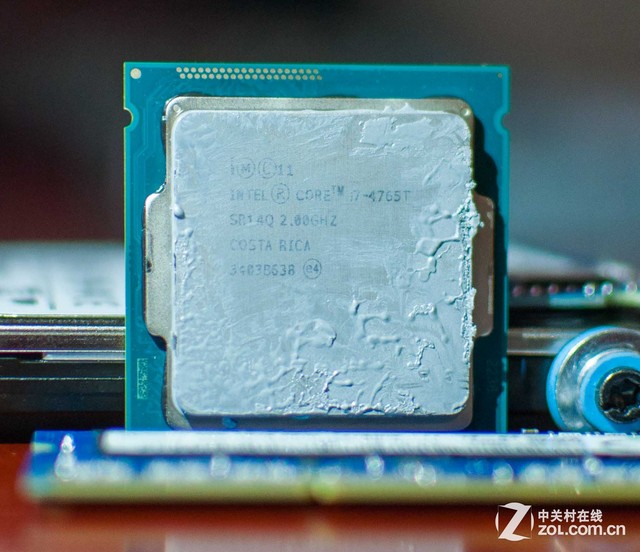

Intel Core i7 4765t处理器

在主板的右下方，就是EliteDesk 800G1的心脏，酷睿i7 4765t处理器和他的LGA1150插槽了。简单擦拭一下处理器顶盖，可以看到这颗处理器代码为SR14Q，产地是哥斯达黎加。
