您好,该问题,还请您通过telnet或者consle方式登陆到交换机上,在交换机上进行配置修改。
具体配置案例如下:
l作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址,该地址池网段分为两个子网网段:10.1.1.0/25和10.1.1.128/25;
lSwitch A的两个VLAN接口,VLAN接口1和VLAN接口2的地址分别为10.1.1.1/25和10.1.1.129/25;
l10.1.1.0/25网段内的地址租用期限为10天12小时,域名后缀为aabbcc.com,DNS服务器地址为10.1.1.2/25,WINS服务器地址为10.1.1.4/25,网关的地址为10.1.1.126/25;
l10.1.1.128/25网段内的地址租用期限为5天,域名后缀为aabbcc.com,DNS服务器地址为10.1.1.2/25,无WINS服务器地址,网关的地址为10.1.1.254/25。
l10.1.1.0/25网段与10.1.1.128/25网段的域名后缀、DNS服务器地址相同,可以只配置10.1.1.0/24网段的域名后缀和DNS服务器地址,10.1.1.0/25网段与10.1.1.128/25网段继承10.1.1.0/24网段的配置。

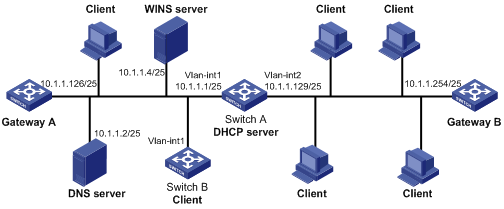

2. 组网图
3. 配置步骤
(1) 配置端口属于VLAN及对应VLAN接口的IP地址(略)
(2) 配置DHCP服务
# 使能DHCP服务。
system-view
[SwitchA] dhcp enable
# 配置VLAN接口1和VLAN接口2工作在DHCP服务器模式。
[SwitchA] interface vlan-interface 1
[SwitchA-Vlan-interface1] dhcp select server global-pool
[SwitchA-Vlan-interface1] quit
[SwitchA] interface vlan-interface 2
[SwitchA-Vlan-interface2] dhcp select server global-pool
[SwitchA-Vlan-interface2] quit
# 配置不参与自动分配的IP地址(DNS服务器、WINS服务器和网关地址)。
[SwitchA] dhcp server forbidden-ip 10.1.1.2
[SwitchA] dhcp server forbidden-ip 10.1.1.4
[SwitchA] dhcp server forbidden-ip 10.1.1.126
[SwitchA] dhcp server forbidden-ip 10.1.1.254
# 配置DHCP地址池0的共有属性(网段、客户端域名后缀、DNS服务器地址)。
[SwitchA] dhcp server ip-pool 0
[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0
[SwitchA-dhcp-pool-0] domain-name aabbcc.com
[SwitchA-dhcp-pool-0] dns-list 10.1.1.2
[SwitchA-dhcp-pool-0] quit
# 配置DHCP地址池1的属性(网段、网关、地址租用期限、WINS服务器地址)。
[SwitchA] dhcp server ip-pool 1
[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128
[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126
[SwitchA-dhcp-pool-1] expired day 10 hour 12
[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4
[SwitchA-dhcp-pool-1] quit
# 配置DHCP地址池2的属性(网段、地址租用期限、网关)。
[SwitchA] dhcp server ip-pool 2
[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128
[SwitchA-dhcp-pool-2] expired day 5
[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254
(3) 验证配置结果
配置完成后,10.1.1.0/25和10.1.1.128/25网段的客户端可以从DHCP服务器Switch A申请到相应网段的IP地址和网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址
具体命令,您可以参考如下链接:
http://www.h3c.com/cn/d_201203/740041_30005_0.htm
