在连接之前,先把程序下载到arduino中,很简单,就是定义了软口。如果中间要改动程序,要把rx和tx的连线去掉,不然下载程序可能失败。
const int tx = 1;const int rx = 0;voidsetup() {
pinMode(rx,INPUT_PULLUP);
pinMode(tx,INPUT_PULLUP);
}voidloop() {
}
下图就是ESP8266了,很小还没有一元硬币大

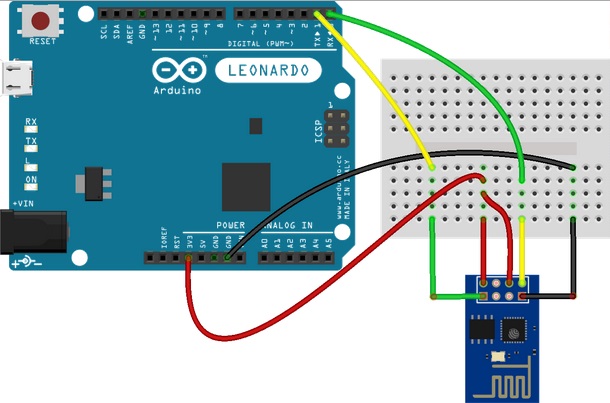

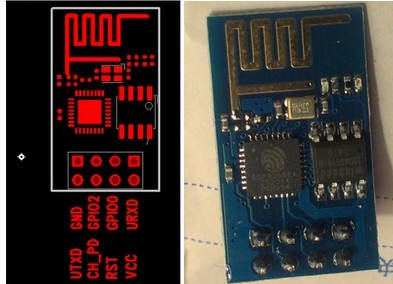

(0,0)和(0,3)是方形的焊点,对应左图看每个脚针,连接arduino之后如下图,连线很简单。CH_PD口建议串连一个10K的电阻。

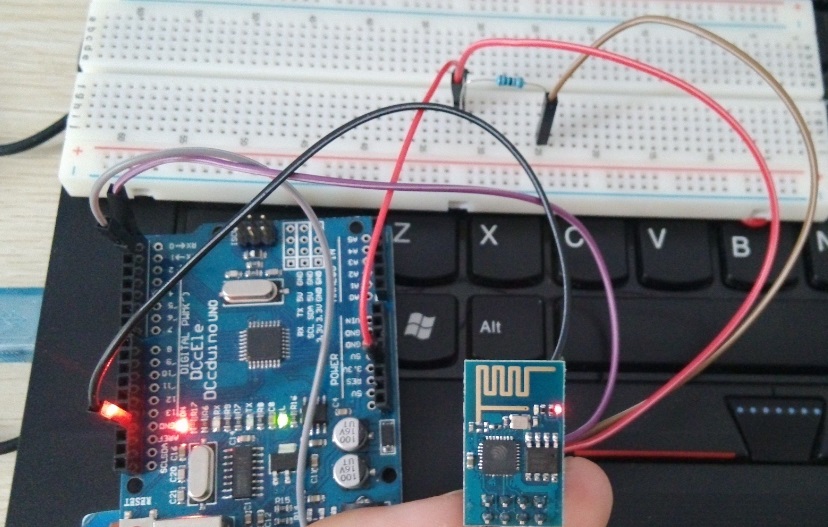

实物图连接如下:
连接好后打开串口监视器
