原标题：案例分享|机房整改之布线篇～

互联网时代

机房需要具备高可用性、高可靠性、高安全性、可扩容性等

最近小V实施了一家企业，

机房蜘蛛网

烦恼如丝

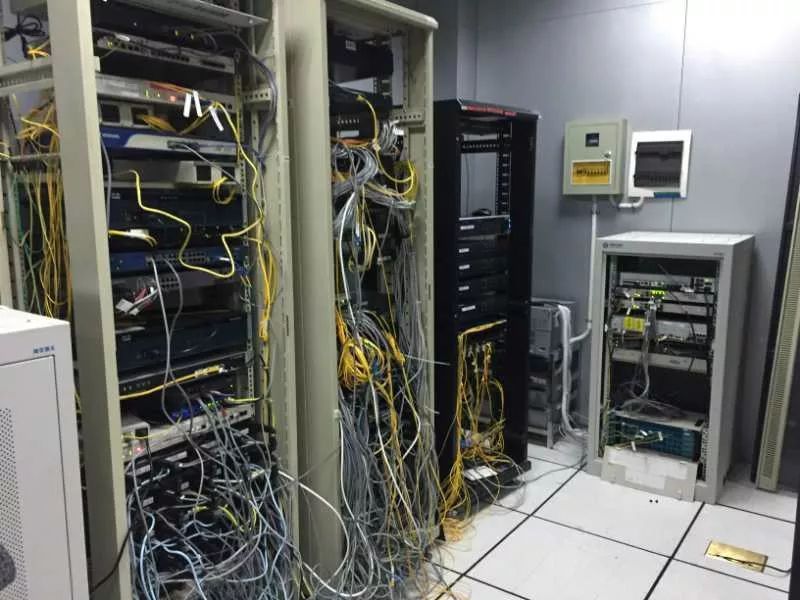

请看机房改造之前：

密密麻麻，杂乱无章的线缆

果然令人头疼。。。

经过工程师改造后：

布线美观整齐，美美美～

如果您还在为机房的布线而头疼，欢迎联系威客云

咨询：１８１１２７７１８５９！

地板布线

这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。

吊顶布线

该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔(包括地板和线槽)，当然也要注意漏水、鼠害和散热。

具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地(一般为100×50或50×50)。电源线槽和弱电线槽之间的距离应保持至少5厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。

一、电源布线：

在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。

二、弱电布线：

弱电布线中主要包括同轴细缆、五类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

三、接地布线：

由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

关于6类线缆布线施工，应特别注意以下几点：

1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。

2、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。

3、在接头处，线缆的外保护层需要压在接头内而不能在接头外。虽然缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。

4、缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。过大的拉力会破坏线缆对绞的匀称性。机房机柜布置

由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕(特别是在弯头处)，在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
