西门子新一代HMI人机界面，一贯的简洁，流畅、稳定。本节主要讲解西门子HMI的选型技巧。

在现场我们主要通过以下几个方面考虑HMI的选型：

1、网络类型PN、DP；

2、根据设备情况，选择不同尺寸屏幕(屏幕尺寸、开孔尺寸)；

3、是否需要按键操作；

4、HMI程序中是否有特殊复杂应用(如配方、历史数据存储、报警量、曲线、脚本、画面数、变量数等)，特殊应用一定要评估好，采购前确认屏是否满足需要。特别是使用较经济屏时。

5、如若用在非西门子PLC现场需要确认是否支持其他PLC通讯协议等如Modbus、三菱、欧姆龙、AB等(一般较少)。

下面分产品系列介绍：

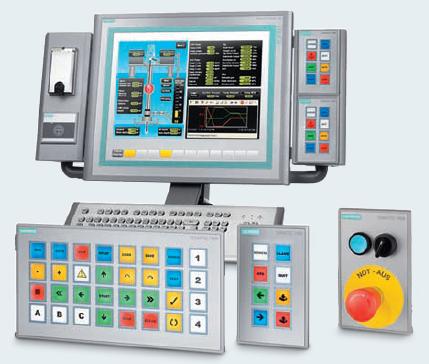

1、操作员面板，此类面板主要配合HMI使用。由于标识价格等因素，应用不多。可做了解，如遇到甲方标准要求，可做详细了解。

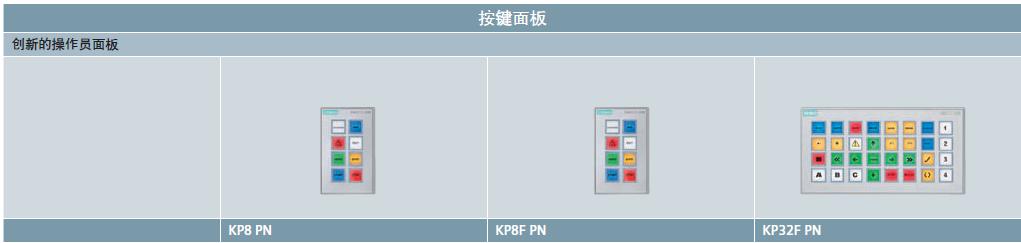

按键面板 产品线

应用场景

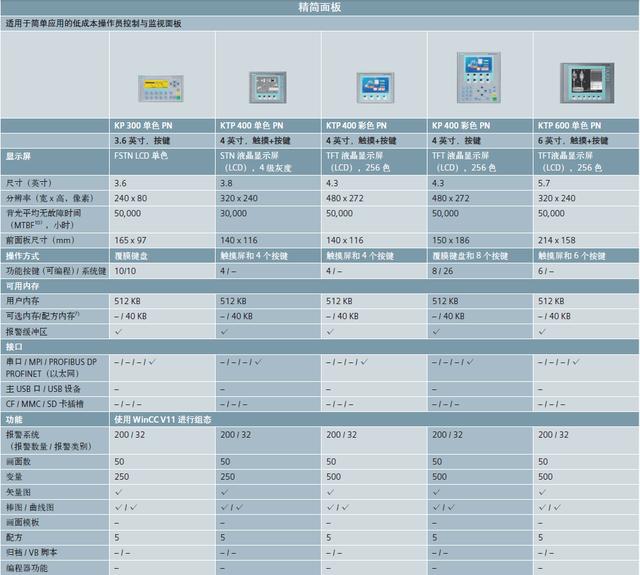

2、精简面板相对于下面讲的精智面板配置要低一些，用户根据现场应用复杂情况选择，考虑以下要素：

精简面板

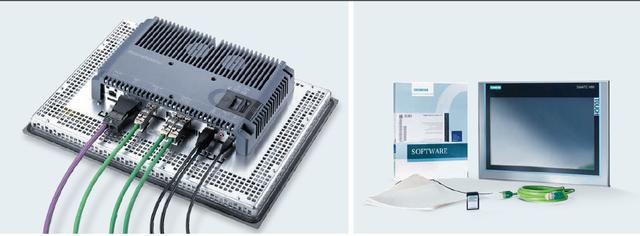

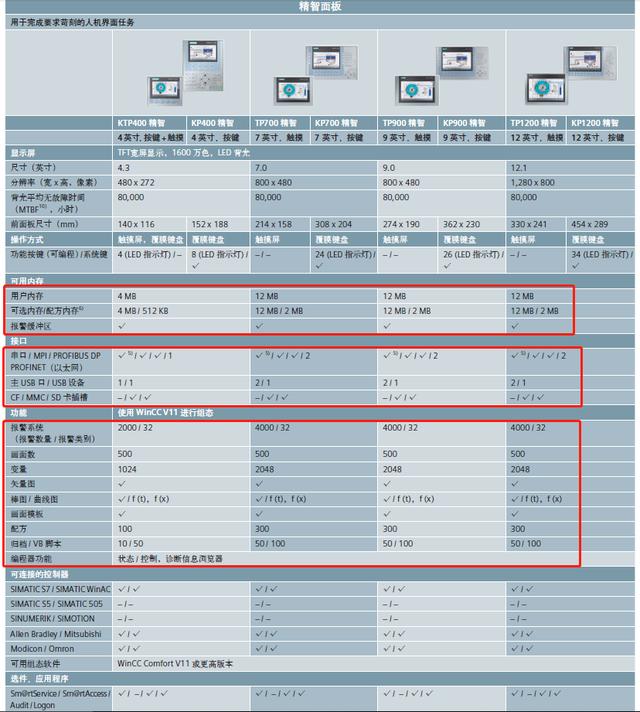

3、精智面板作为旗舰产品，在产品外观、配置、功能等方面更加卓越，尺寸也从4寸到22寸，复杂现场一般以该系列为主。

选型也要参考要求进行确认。

精致面板

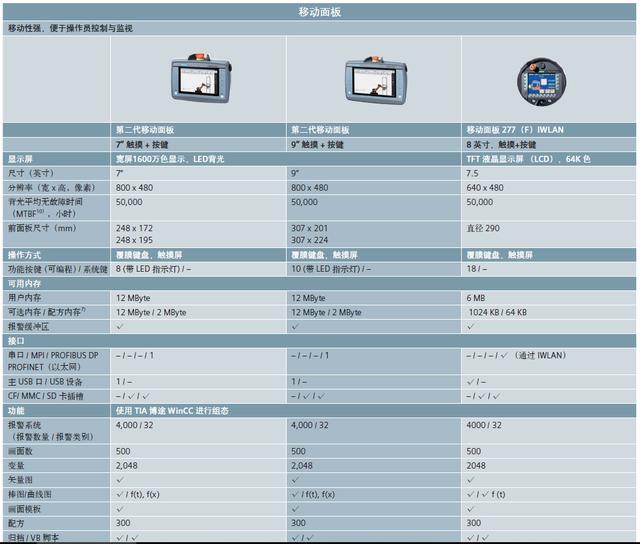

4、移动面板主要应用于维修操作等需要移动操作监视设备的场合。

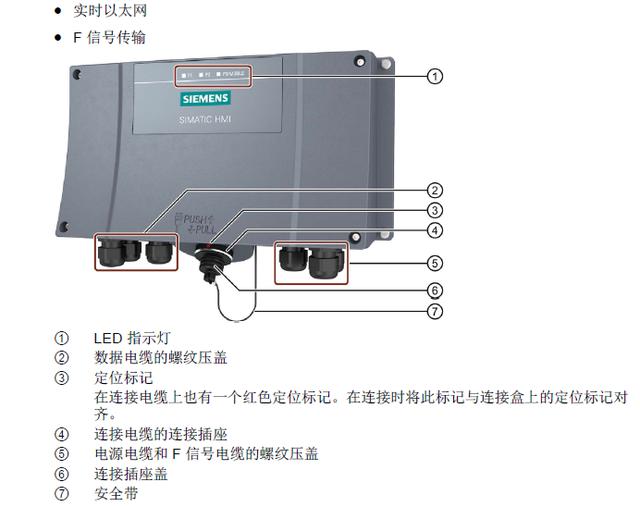

选型注意是否需要带安全功能、且需要和供货商确认是否配PN连接盒。

移动面板

移动面板

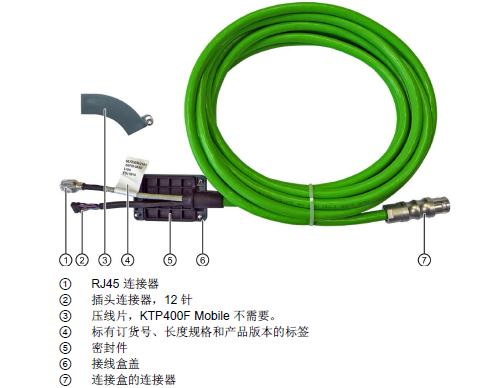

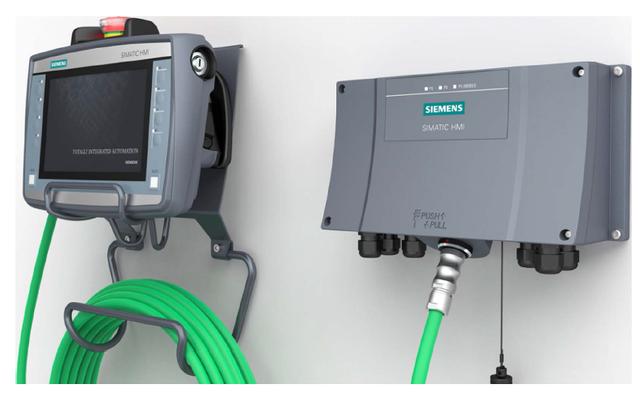

移动面板配件展示

配件展示

5、注意事项：

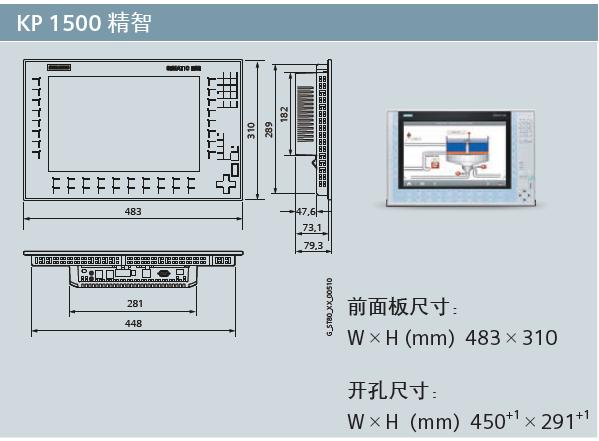

屏需要嵌入式安装时需要注意开孔尺寸(决定是否能放进开口内)和前面板尺寸(决定嵌入式安装时是否会超出箱体边界)

依据存储需要评估是否需要购买存储卡：目前只有一种规格，且不可以和西门子PLC的存储卡通用！

本次HMI选型技巧到这里结束。
