回答：

一、 绘制自定义轮廓凸窗，

用户执行命令后，会有如下的提示：

选择带形窗洞口起始点: 绘制转角带形窗的墙体上点取起点

选择带形窗洞口终止点: 绘制转角带形窗的墙体上点取终点

请选择带形窗经过的墙: 框选墙体矩形区域的第一个角点

请选择带形窗经过的墙: 点取另一个角点

请点取凸窗自定义轮廓的起点或[选择已有轮廓(S)/标准轮廓(T)]:

鼠标左键直接绘制

直段下一点或 [弧段(A)/回退(U)]: 点取自定义轮廓直线段第一点

直段下一点或 [弧段(A)/回退(U)]: 点取自定义轮廓直线段第二点

直段下一点或 [弧段(A)/回退(U)]: A 键入A，绘制弧线第一点

弧段下一点或 [直段(L)/回退(U)]: 绘制弧线终点

点取弧上一点或 [输入半径(R)]: 点取弧线经过的点或输入半径

直段下一点或 [弧段(A)/回退(U)]: 点取直线段第三点

直段下一点或 [弧段(A)/回退(U)]: 点取直线段终点

选择带形窗洞口起始点: 右键结束，绘制自定义轮廓凸窗成功。

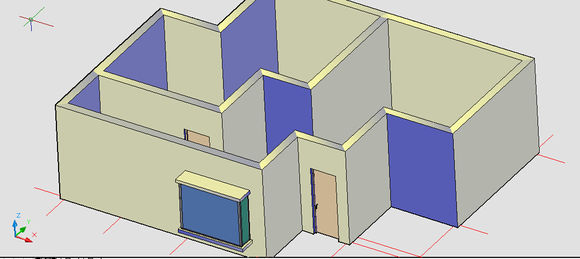

这个功能的执行跟CAD快捷键的执行有点相似，下面就给出绘制的实例图

在执行这个功能的时候用户必须注意以下几点：

1、如果在带形窗经过的路径存在相交的内墙，应把它们的材料级别设置得比带形窗所在墙低，才能正确表示窗墙相交;

2、玻璃分格的三维效果请使用【窗棂展开】与【窗棂映射】命令处理;

3、带形窗暂时还不能设置为洞口;

4、带形窗本身不能被Stretch(拉伸)命令拉伸;

5、转角处插入柱子可以自动遮挡带形窗，其他位置应先插入柱子后创建带形窗。

二、绘制标准转角凸窗

同样执行绘制标准转角凸窗的时候会有命令提示：

选择带形窗洞口起始点: 绘制转角带形窗的墙体上点取起点

选择带形窗洞口终止点: 绘制转角带形窗的墙体上点取终点

请选择带形窗经过的墙: 框选墙体矩形区域的第一个角点

另一角点: 点取另一个角点

请选择带形窗经过的墙: 点击右键，确定选择的墙体

点取门窗凸出方向: 点取标准转角凸窗凸出的方向，生成标准转角凸窗

选择带形窗洞口起始点: 回车退出，结束命令

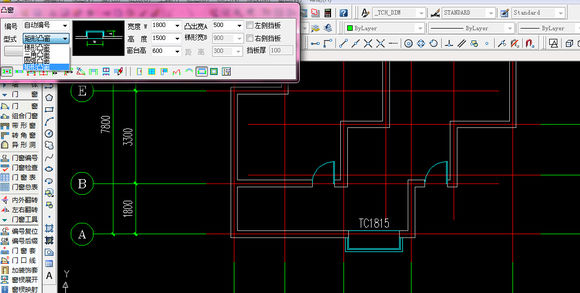

绘制实例，如图：
