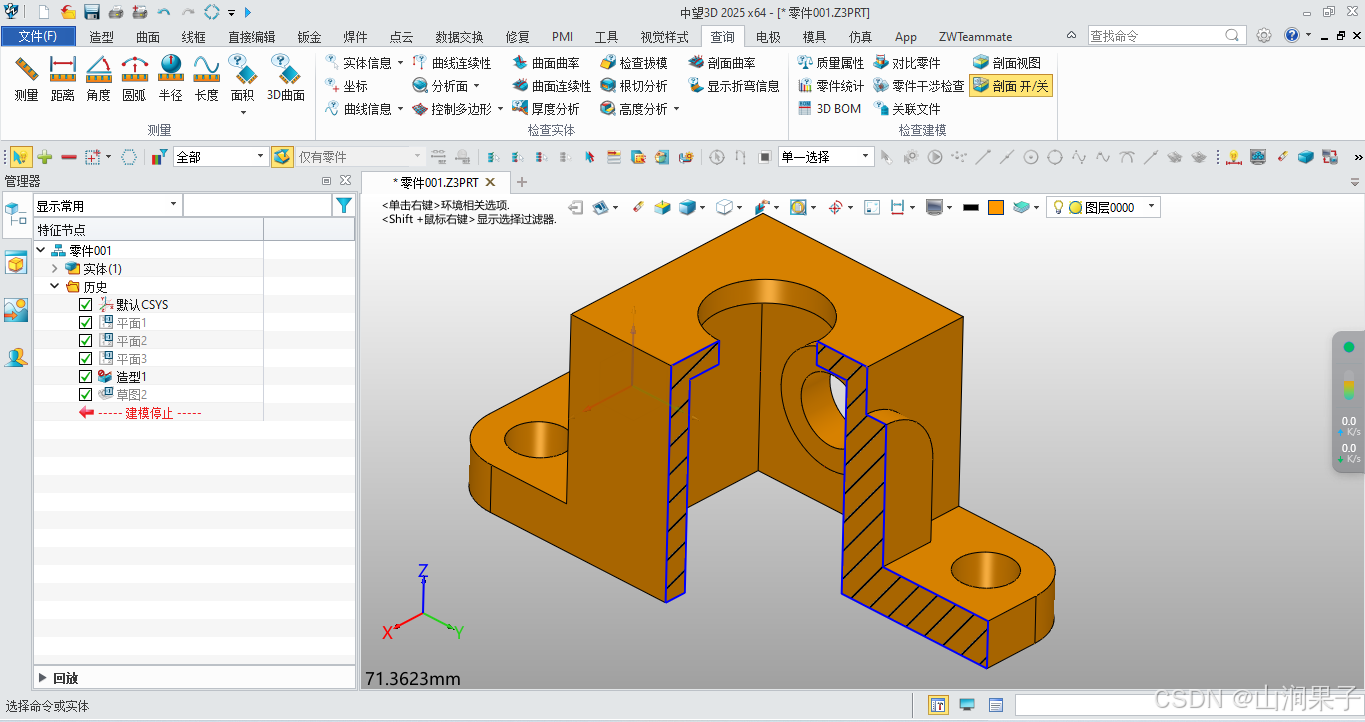

当需要查看复杂剖视图时,可以使用【通过轮廓显示截面】的方法来创建剖视图。
1、选择【查询】选件卡中的【剖面视图】功能。

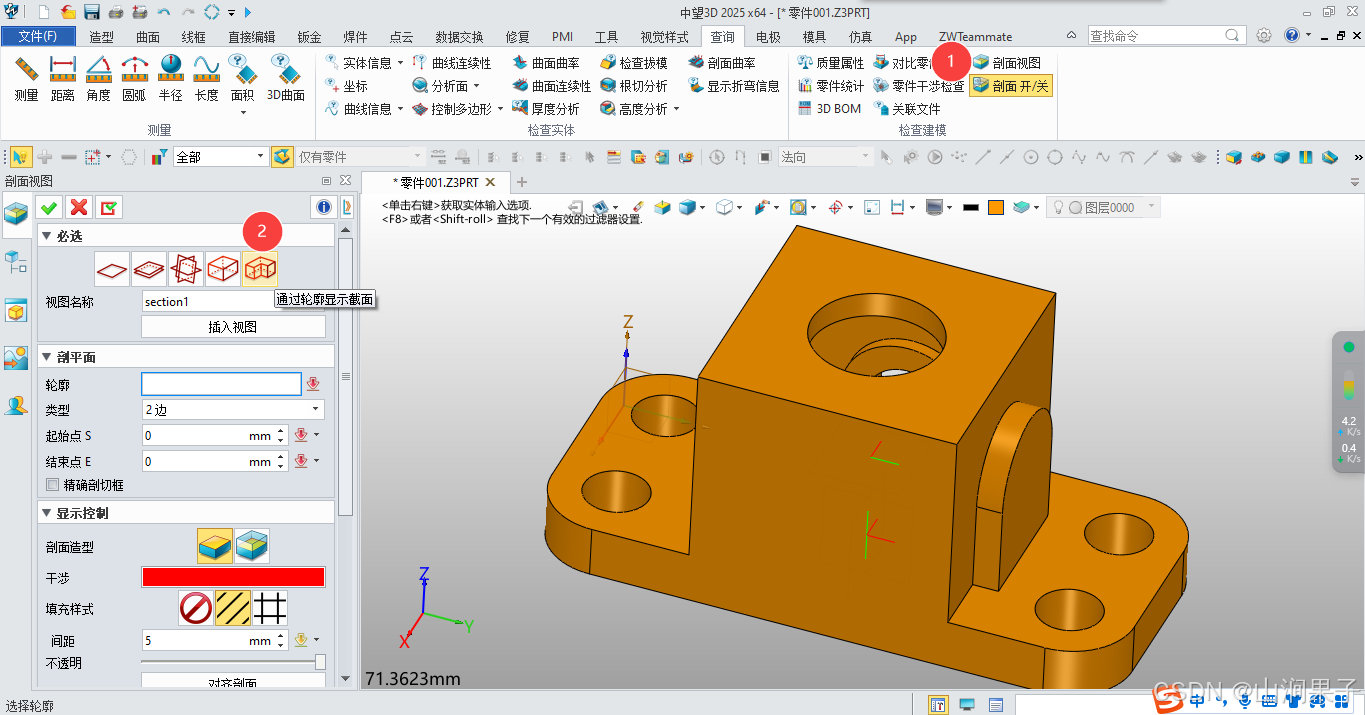

2、选择【通过轮廓显示剖面】。

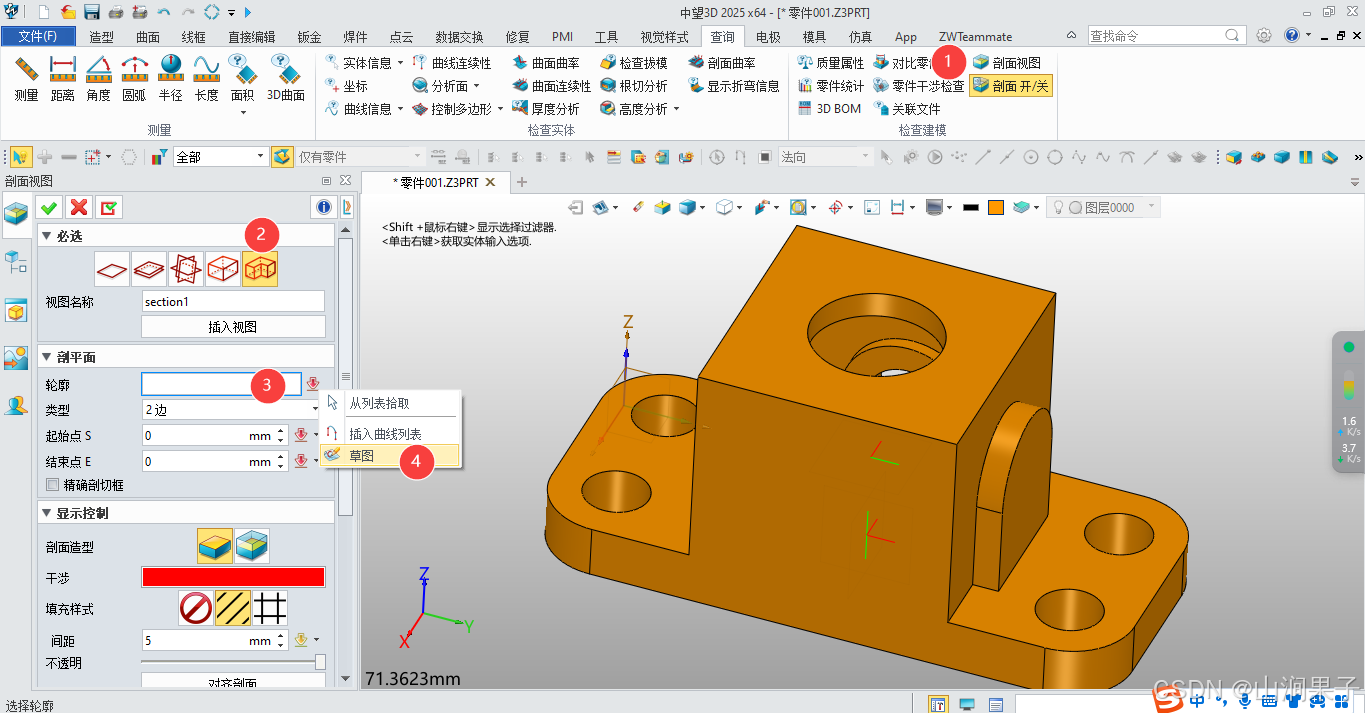

3、【轮廓】中选择新建【草图】。

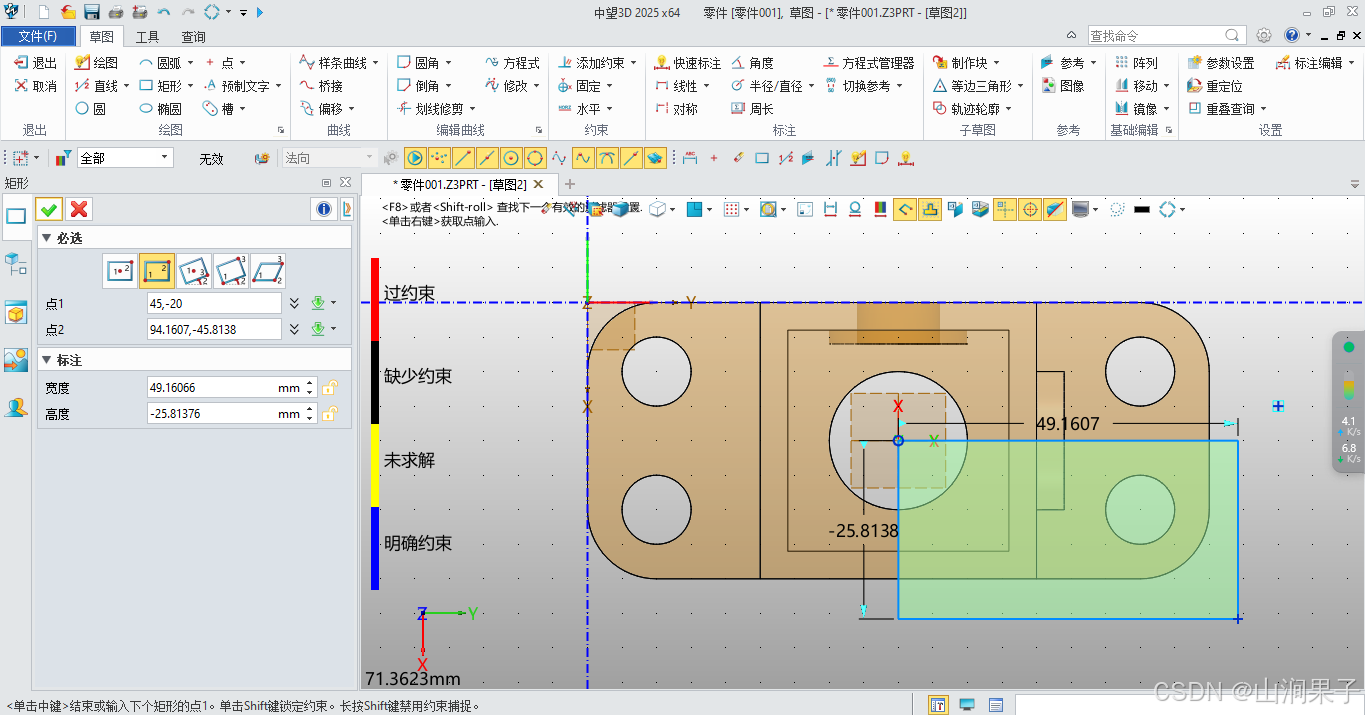

此处选择XY基准面画草图,要保证封闭轮廓。

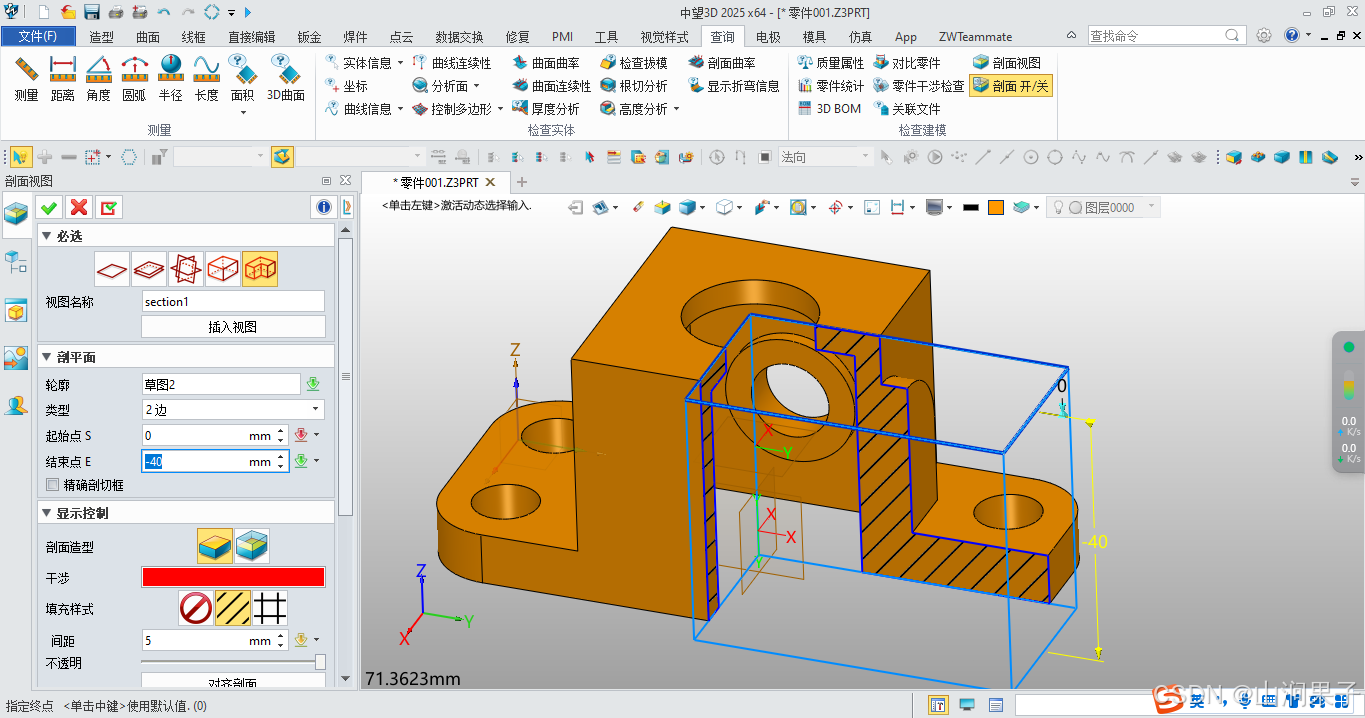

4、输入【起始点S】和【结束点E】的数据。可以不穿透模型。
