导语

       网线的的重要性不言而喻,了解一些线缆方面的知识还是有必要的,今天就一起来看看网线方面的知识吧!


一、网络线缆的背景


       设计网络系统的一个重要原则是将整个计算机网络的传输瓶颈从无源网络中排除,正常情况下应使其形成于交换机背板上或服务器连接上,这样一来才能易于网络升级,保护用户投资。

       在过去百兆快速以太网的时代,我们的综合布线系统使用超5类的布线可以满足这种带宽下的网络应用,但是随着计算机网络技术的发展以及各种层出不穷的网络应用(比如:视频会议、在线高清视频等高带宽数据业务的应用)这都对网络带宽提出了新的需求,这时出现了千兆以太网应用,因此超5类布线系统基本上失去了其市场的生命力,用户都开始使用6类线缆。

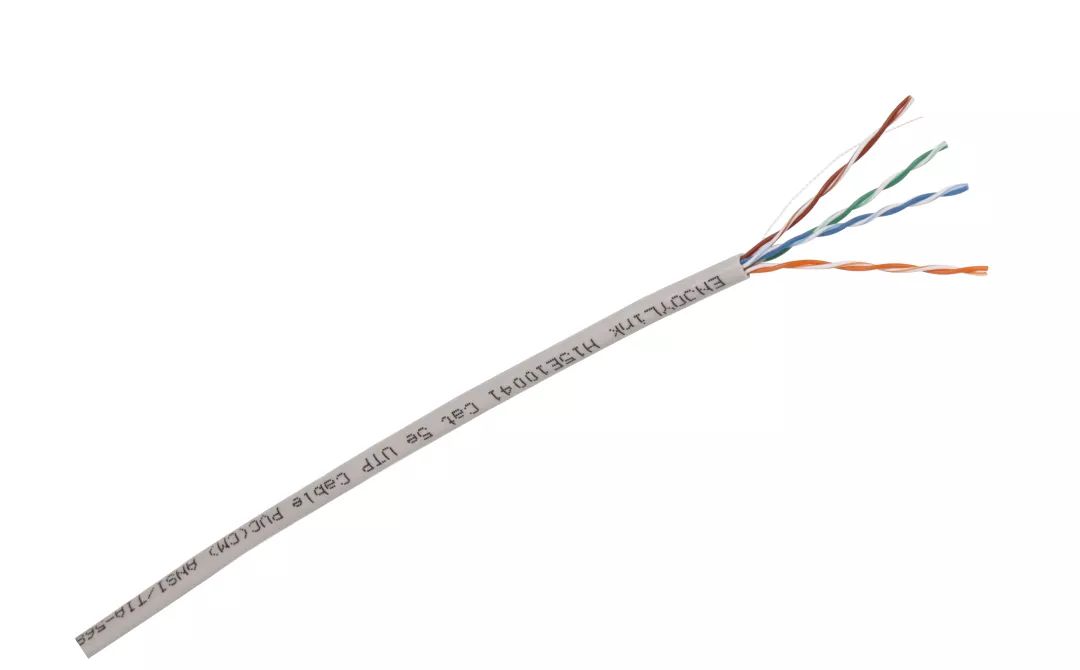

(超五类线缆)

二、超五类线缆与六类线缆的区别


        因为千兆以太网标准对布线传输性能要求上的差异,驱使所有的综合布线厂家都推出了比超五类布线抗干扰能力越强、传输性能更好的6类布线系统。接下来在这里简单说明一下超5类和6类网线性能上的区别:

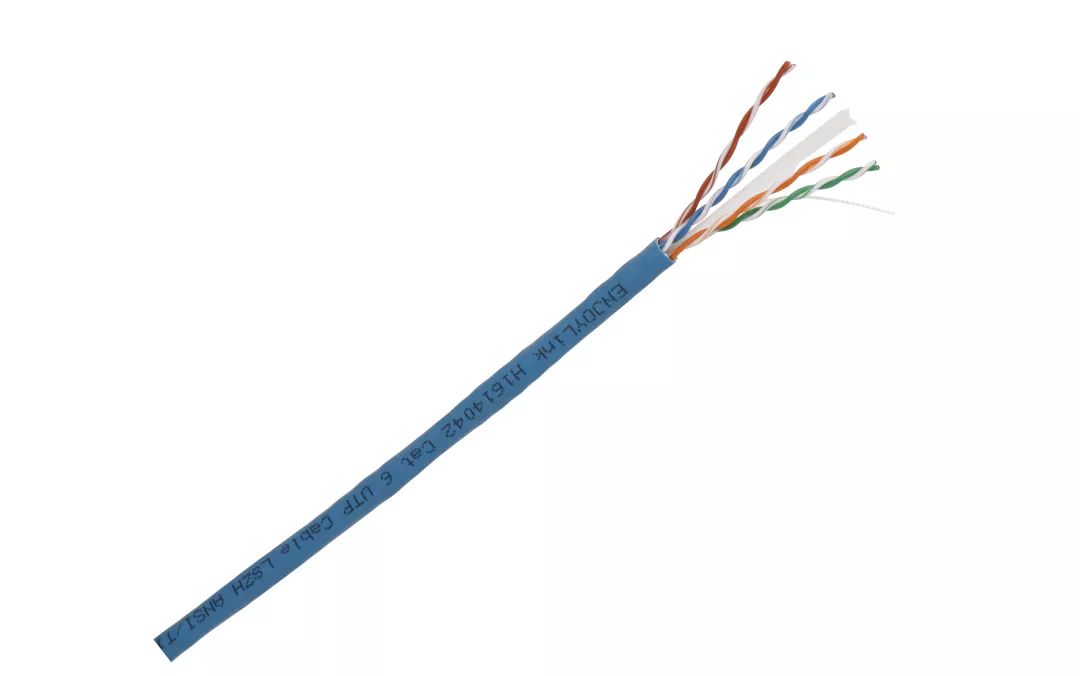

(六类线缆)

      1、超5类网线物理带宽:100MHz,6类网线物理带宽:250MHz;

说明:物理带宽越大支持的传输速率就越高。

       2、超5类网线通常采用24AWG线规,6类网线通常采用23AWG线规;

说明:铜芯直径越粗传导性能就越好,线路上的信号衰减就越小,在PoE应用领域23AWG比24AWG在能量传递上有绝对优势。

       3、超5类网线理论支持的最大数据传输率为1200Mbps, 6类网线理论支持最大数据传输率为2400Mbps;

说明:数据传输率越高则需要更大的物理带宽。

       4、超5类网线不支持的千兆以太网应用标准,6类网线可以支持的千兆以太网应用标准。

说明:6类布线系统可以满足千兆以太网应用需求的,超五类系统则无法支持。

     5、6类网线通常采用十字骨架结构减少线对之间串扰,其(NEXT)近端串扰性能指标比没有骨架结构的超5类网线性能指标在(1-100MHz)范围内均高出5-10dB;

说明:尽量减少线对间串扰是布线系统稳定高速传输数据信息的最重要的基础前提。

       综合比较上述两种级别布线系统的区别,六类布线系统不仅在物理电气性能方面远远高于超五类布线系统,而且在数据高速及稳定传输方面也远高于超五类布线系统。

三、六类线缆与超六类线缆的区别


        有关网线传输万兆以太网10GBASE-T的应用标准在2006年9月就由IEEE标准委员会在IEEE802.3an中正式发布了。为了满足万兆以太网应用要求,各大布线标准化组织(如:国际标准化ISO11801、美国TIA568B)在2008年发布了针对万兆以太网应用的全新布线系统标准,即超六类综合布线标准。超六类网线性能在抗电磁干扰和传输性能上都要比原来的6类网线高出很多。

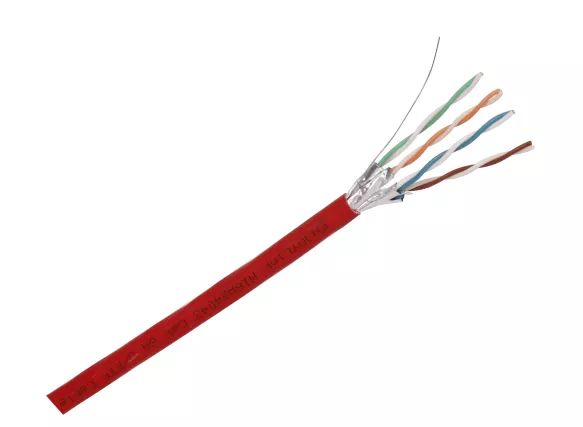

(超六类线缆)

       接下来在这里简单说明一下6类和超6类网线性能上的区别:

       1、6类网线物理带宽:250MHz,超6类网线物理带宽:500MHz;

说明:物理带宽越大支持的传输速率就越高。

       2、6类线缆环路电阻(20℃时)155欧姆/千米,NVP值:百分之六十九;

CAT6A线缆环路电阻(20℃时)150欧姆/千米,NVP值:百分之七十六;

说明:铜芯环路电阻越小传导性能就越好,线路上的信号衰减就越小,线缆NVP值是电信号在铜介质传输速率相当于真空中光速的百分比。NVP值越高表明电子信号在介质中传输的速度越快。

       3、6类网线不支持10GBASE-T万兆以太网应用标准。超6类网线可以支持的10GBASE-T以太网应用标准,满足100米范围标准应用,但需要额外的外部串扰测试。

说明:超6类类布线系统完全可以满足100米距离上的万兆以太网应用需求的。

       4、超6类有屏蔽与非屏蔽之分,但超6类线缆通常采用对对铝箔屏蔽外加铝箔总屏蔽的方式,达到极其好的抗外部电磁干扰和抗线对间串扰的屏蔽效果。比十字骨架结构的六类非屏蔽双绞线线对之间串扰在(1-250MHz)范围内均高出5-10dB。

说明:尽量减少线对间串扰及避免线缆外部电磁干扰是布线系统稳定高速传输数据信息的最重要的基础前提。

四、ENJOYLink欢联在线缆上的创新

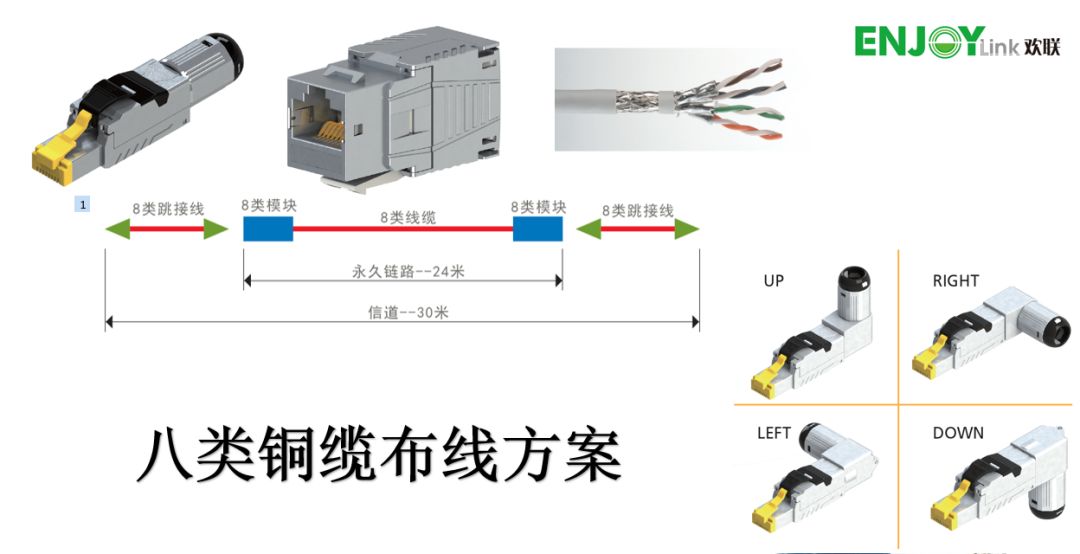

八类线缆


       ENJOYLink欢联为了应对数据中心更快速的传输,又研发了更高等级的线缆,也就是八类线缆,八类铜缆的带宽为2000MHZ,速率为40G每秒,其永久链路为24米,信道为30米,别看这个米数不长,在柜内使用是完全足够的。八类铜缆系统的特点在于它的带宽与速率,其次是其使用的跳接头采用RJ45,插接简便快速,且跳接头可多方向端接,大家都知道8类铜缆线径比较粗,比较难端接,有了这个多方向短接头就方便多了。而ENJOYLink欢联也是率先经过泰尔认证的8类铜缆系统。

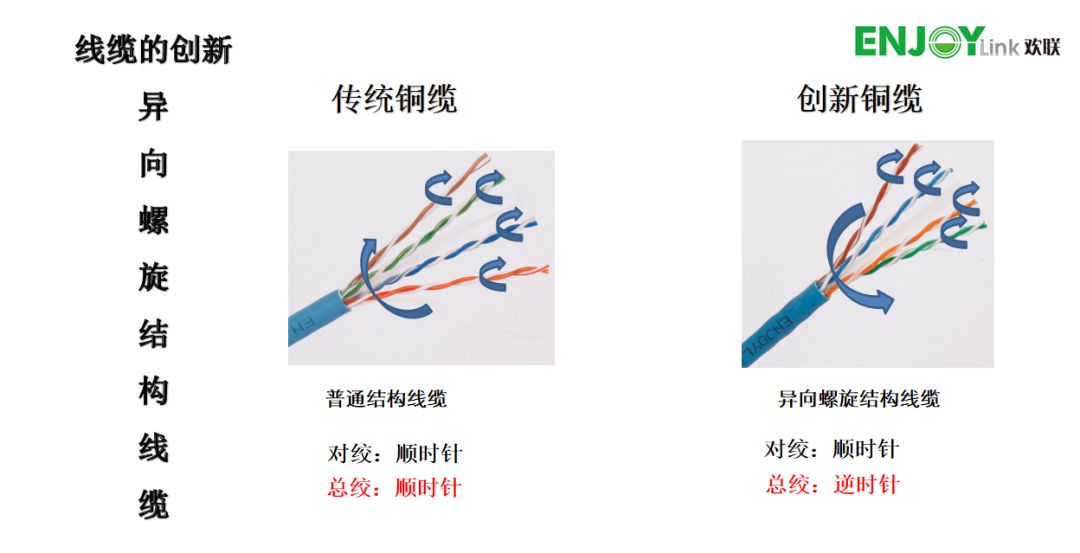

异向螺旋线缆


        ENJOYLink欢联在传统使用的线缆又有了一些创新,称之为异向螺旋结构线缆,先说一下线缆的结构,普通线缆的结构,两两对绞的线缆称之为分绞,而4对分绞进行绞合称之为总绞,普通线缆,由于分绞与总绞都是顺时针,所以会有一个很大的顺时针的作用力,对于线缆的性能会有较大的影响,而异向螺旋线缆分绞为顺时针,总绞为逆时针,这样大大的抵消了作用力,从而布线方便,使用寿命长,也使线缆的性能得到提升,当然性能得到提升不是用口头说的,而是要用数据证明的,福禄克90米永久链路对异向螺旋线缆与普通线缆进行测试,测试得出来的结果,异向螺旋线缆性能要比普通线缆性能高出百分之三十。异向螺旋对比于普通线缆的优点,分别是1.布线方便,数据中心布线系统理线容易,2.性能优异,3.施工方便,4.使用寿命长。

小结

好啦,今天小编就说到这里,关于线缆的小学问还有很多,下次再为大家讲述。
