用Labview显示3D模型（一）——STL模型文件类型

最新推荐文章于 2024-02-26 13:36:56 发布
最新推荐文章于 2024-02-26 13:36:56 发布
阅读量6.7k 收藏 39
点赞数 6
文章标签： Labview显示3D模型 STL模型文件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_30050833/article/details/103722156
版权
本文介绍了如何在Labview中创建并显示3D模型，特别是针对STL文件的操作，包括创建对象、加载STL几何、改变颜色等步骤，并提供了详细的操作流程和参考链接。
摘要由CSDN通过智能技术生成

目录

程序框图

一、程序面板

1、控件位置

2、控件的设置

（1）

（2）

二、前面板

三、参考网址

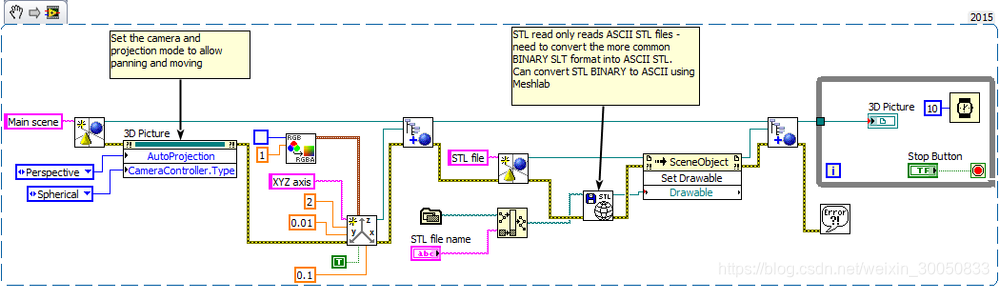

程序框图

一、程序面板

1、控件位置

创建对象：编程——图形与声音——三维图片控件——对象——创建对象

添加对象：编程——图形与声音——三维图片控件——对象——添加对象

创建三维坐标轴：编程——图形与声音——三维图片控件——几何——创建三维坐标轴

颜色改变：编程——图形与声音——三维图片控件——助手——颜色改变

加载STL几何：编程——图形与声音——三维图片控件——加载文件——加载STL几何
