博图db块变量导出_西门子博途中如何输入读取和编辑date and time变量

描述 为了输入或读取 CPU 时钟的日期和时间，S7-300/400 需要数据类型 “DT” (DATA_AND_TIME) ，S7-1200/1500 需要数据类型 “DTL” 。

为了输入或读取 CPU 时钟的日期和时间，S7-300/400 需要数据类型 “DT” (DATA_AND_TIME) ，S7-1200/1500 需要数据类型 “DTL” 。

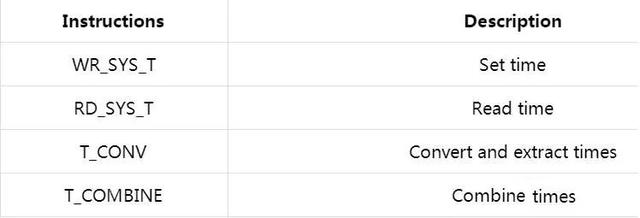

下表给出了在 S7-300/400 和 S7-1200 /1500 中输入和输出日期和时间数据所需要的指令。这些指令参见 STEP 7 (TIA Portal) 中的"高级指令 > 日期和时间"

在 S7-300/400 中使用 “T_CONV” 指令从 "DT" 中提取日期、星期和时间数据。该指令需要调用三次。在参数 “IN” 中填写 “DT” 类型的变量并在参数 “OUT” 中分别填写定义为 “Date”， “Int” 和 “TOD” 类型的变量。

1. 从 “DT” 转换到 “Date” (日期)

2. 从 “DT” 转换到 “Int”(星期)

3. 从 “DT” 转换到 “TOD” (当前时间)

使用 S7-1200/1500 可以直接符号访问 DTL 变量结构的组件，但它无需访问间接地址或编辑绝对地址。建议将数据保存到全局数据块。在这个数据块中使用“DTL” 声明变量，输入之后点击左边的箭头符号展开这个变量。在这个 DTL 数据类型下将显示其结构组成(YEAR, MONTH, DAY, ... )及其各自的数据类型。
