绘制基本图形

绘制直线

.canvas{

}

您的浏览器不支持画布

//绘制直线

var c1=document.getElementById('myCanvas1');

var context1=c1.getContext('2d');

context1.strokeStyle='#F34F34'; // 线条颜色

context1.moveTo(0,0); // 将笔移动到

context1.lineTo(200,100);

context1.stroke();//开始画图

运行截图：

填充矩形、矩形轮廓

您的浏览器不支持画布

//填充矩形 fillRect

var c2=document.getElementById('myCanvas2');

var context2=c2.getContext('2d');

context2.fillStyle='#F24F24'; // 填充颜色

context2.fillRect(0,0,200,100);//左上坐标、长、宽 填充矩形

//矩形轮廓(strokeRect)

context2.strokeStyle='#FFFFFF';

context2.strokeRect(0,0,100,50);//连接矩形 绘画矩形

运行截图：

绘制圆形

var c3=document.getElementById('myCanvas3');

con3=c3.getContext('2d');

con3.strokeStyle='#FF00FF';

con3.beginPath();

con3.arc(100,50,30,0,Math.PI*2,false);//圆心坐标、半径、startAngle、endAngle、是否顺势针

con3.closePath();//将图形封闭

con3.fill(); // 填充

//con3.stroke(); 绘制圆形

运行截图：

绘制三角形

var c4=document.getElementById('myCanvas4')

var con4=c4.getContext('2d');

con4.fillStyle='#F34F34';

con4.beginPath();

con4.moveTo(0,0); // 起点

con4.lineTo(100,0); // 一横

con4.lineTo(0,80); // 一下

con4.closePath();// 封闭

con4.stroke(); // 绘制线条

运行截图：

同心圆

var c5=document.getElementById('myCanvas5');

var con5=c5.getContext('2d');

con5.strokeStyle='#F34F34';

/*con5.moveTo(0,0);

con5.lineTo(50,50);

con5.stroke();*/

for(var i=0;i<=10;i++)

{

con5.strokeStyle='#F34F34';

con5.beginPath();

//con5.arc(0,100,i*10,-0.5*Math.PI,-Math.PI,ture);

con5.arc(100,100,i*10,0,Math.PI*2,false);

con5.stroke();

}

运行截图：

绘制图片

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

var img=new Image();

img.src='../../images/logo.jpg';

img.οnlοad=function(){

ct.drawImage(img,20,20,200,200,40,20,200,100);// 起点坐标、图片宽高、

}

填充文字

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

//设置填充字体

ct.font='italic 35px 黑体';//斜体，黑体，大小

ct.textAlign='start';

ct.fillText('绘制填充文字',30,50);

ct.font='bold 35px 宋体';

ct.fillStyle='blue';

ct.fillText('绘制填充文字',30,100); // (30,100)，左上角坐标

运行截图：

清空画布

var c3=document.getElementById('canvas');

con3=c3.getContext('2d');

con3.strokeStyle='#FF00FF';

con3.beginPath();

con3.arc(100,100,50,0,2*Math.PI,false);//圆心坐标、半径、startAngle、endAngle、是否顺势针

con3.closePath();//将图形封闭

con3.fill();

setTimeout(function(){

con3.clearRect(0,0,400,400); // 清空矩形区域

},4000);

画布旋转

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

function draw(ct)

{

ct.strokeStyle='dark';

ct.fillStyle='#FCC';

ct.beginPath();

ct.arc(0,-170,30,0,-Math.PI,true);

ct.fill();

ct.moveTo(0,170);

ct.lineTo(0,100);

ct.stroke();

ct.beginPath();

ct.arc(5,100,5,0,Math.PI,true);

ct.stroke();

}

ct.translate(200,200);

for(var i=0;i<6;i++)

{

draw(ct);

ct.rotate(Math.PI*1/3);

}

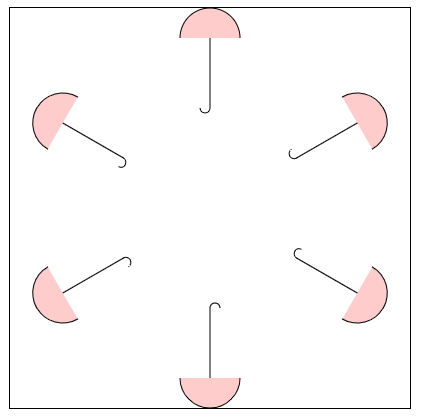

运行截图：

ct.translate(200,200);

将画布的原点移动到(200,200)

ct.rotate(Math.PI*1/3);

将画布的坐标系旋转120°

创建阴影

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

//创建阴影的大小

ct.shadowOffsetX=3;

ct.shadowOffsetY=5;

//创建阴影的颜色

ct.shadowColor='blue';

ct.fillStyle='#CCC';

ct.fillRect(0,0,400,400); // 绘制矩形背景

//设置字体

ct.font='45px 微软雅黑';

ct.fillStyle='white';

ct.fillText('HTML5 +CSS3',35,180);

径向渐变

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

/*

var radgrad=ct.createRadialGradient(150,150,100,150,150,0);

radgrad.addColorStop(0,'blue');

radgrad.addColorStop(1,'white');

ct.fillStyle=radgrad;

*/

//画个太阳 首先创建一个渐变对象，

var radgrad=ct.createRadialGradient(130,130,10,150,150,100);//

radgrad.addColorStop(0,'#ffffff');

//radgrad.addColorStop(0,'dark');

radgrad.addColorStop(1,'#000000');

ct.fillStyle=radgrad; //使用渐变对象作为填充样式

ct.beginPath();

ct.arc(150,150,100,0,Math.PI*2,true);

ct.closePath();

ct.fill();

ct.globalAlpha=0.5; // 调节透明度

ct.beginPath();

ct.arc(150,150,100,0,Math.PI*2,true);

ct.closePath();

ct.fill();

var radgrad=ct.createRadialGradient(130,130,10,150,150,100); 创建渐变对象

ct.fillStyle=radgrad; //使用渐变对象作为填充样式

ct.globalAlpha=0.5; // 调节透明度

context.createRadialGradient(x0,y0,r0,x1,y1,r1);

x0

渐变的开始圆的 x 坐标

y0

渐变的开始圆的 y 坐标

r0

开始圆的半径

x1

渐变的结束圆的 x 坐标

y1

渐变的结束圆的 y 坐标

r1

结束圆的半径

Internet Explorer 9、Firefox、Opera、Chrome 以及 Safari 支持 createRadialGradient() 方法。

矩阵变换

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

ct.transform(0,1,1,0,100,100);//将坐标原点移动到(100，100)

ct.strokeStyle='dark';

ct.moveTo(0,0);

ct.lineTo(80,80);

ct.stroke();

浏览器支持

Internet Explorer 9、Firefox、Opera、Chrome 以及 Safari 支持 transform() 方法。

注释：Internet Explorer 8 或更早的浏览器不支持 元素。

context.transform(a,b,c,d,e,f);

a c e

b d f

0 0 1

参数值

参数

描述

a

水平缩放绘图

b

水平倾斜绘图

c

垂直倾斜绘图

d

垂直缩放绘图

e

水平移动绘图

f

垂直移动绘图

[egin{bmatrix}

x \

y

end{bmatrix} =

egin{bmatrix}

a&c \

b&d

end{bmatrix}

egin{bmatrix}

x \

y

end{bmatrix}

]

[egin{bmatrix}

x \

y

end{bmatrix}=

egin{bmatrix}

0& 1 \

1&0

end{bmatrix}

egin{bmatrix}

x \

y

end{bmatrix}

]

ct.transform(0,1,1,0,100,100);

对于上式，将x变换成y，y变换成x

直面意

a是对x轴的缩放比例

d是对y轴的缩放比例

e,f

平移

坐标平移

ct1.translate(35,50);

向x,y轴方向平移

样式的保存与恢复

var c1=document.getElementById('myCanvas1');

var ct1=c1.getContext('2d');

ct1.strokeStyle='blue';

ct1.fillStyle='#FF00FF';

//ct1.fillStyle='#FFFFFF';

ct1.strokeRect(20,20,100,100);

ct1.fillRect(20,20,100,100);

ct1.fill();

ct1.stroke();

//保存当前的状态

ct1.save();

//绘画第二个矩形

ct1.fillStyle='#ff0000';

ct1.strokeStyle='green';

ct1.fillRect(140,20,100,100);

ct1.strokeRect(140,20,100,100);

ct1.fill();

ct1.stroke();

//恢复第一个矩形的状况

ct1.restore();

ct1.fillRect(20,140,50,50);

ct1.strokeRect(80,140,50,50);

图形的裁剪和重叠

var c=document.getElementById('myCanvas1');

var ct=c.getContext('2d');

ct.fillStyle='blue';ct.globalAlpha=1;

ct.fillRect(50,50,100,100);

ct.fillStyle='red';

ct.globalCompositeOperation='source-over';

//ct.globalCompositeOperation='destination-over';//B覆盖A

ct.globalCompositeOperation='source-atop';//只绘制原有内容与原有内容部分

//只绘制新图形及重叠部分

ct.globalCompositeOperation='destination-atop';

//只出现与原有部分重叠的部分，其余部分都为透明的

ct.globalCompositeOperation='source-in';

//只出现与现有部分重叠的部分,其余部分皆为透明的

ct.globalCompositeOperation='destination-in';

//去掉与原有图形重叠部分的内容

ct.globalCompositeOperation='source-out';

//去掉与后添加的图形重合的部分

ct.globalCompositeOperation='destination-out';

//将重合部分做减色处理

ct.globalCompositeOperation='lighter';

//将重叠部分做加色处理

ct.globalCompositeOperation='darker';

ct.globalAlpha=1;

ct.beginPath();

ct.arc(150,150,50,0,Math.PI*2,true);

ct.closePath();

ct.fill();

缩放

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

ct.translate(180,200);

ct.scale(2,1);

ct.beginPath();

ct.arc(0,0,20,0,Math.PI*2,true);

ct.stroke();

ct.scale(0.5,2);

ct.beginPath();

ct.arc(0,100,20,0,Math.PI*2,true);

ct.stroke();

颜色渐变

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

var lingrad=ct.createLinearGradient(0,0,0,400);

lingrad.addColorStop(0,'#FF0000');

lingrad.addColorStop(1/7,'#FF9900');

lingrad.addColorStop(2/7,'#FFFF00');

lingrad.addColorStop(3/7,'#00FF00');

lingrad.addColorStop(4/7,'#00FFFF');

lingrad.addColorStop(5/7,'#FF00FF');

lingrad.addColorStop(6/7,'#FF00FF');

lingrad.addColorStop(1,'#FF0000');

ct.fillStyle=lingrad;

ct.strokeStyle=lingrad;

线条样式

var c=document.getElementById('myCanvas');

var ct=c.getContext('2d');

ct.strokeStyle='#CCC';

//设置线段的宽度

ct.lineWidth=10;

//设置端点处的样式

ct.lineCap='round';//圆头

//设置连接处的样式

ct.lineJoin='round';//bevel miter

// ct.lineJoin='miter';

ct.beginPath();

ct.moveTo(20,20);

ct.lineTo(100,100);

ct.stroke();

ct.lineTo(180,20);

ct.stroke();
