DAC0832使用说明

1.性能指标

1、分辨率：8b。

2、转换时间：电流建立时间1us。

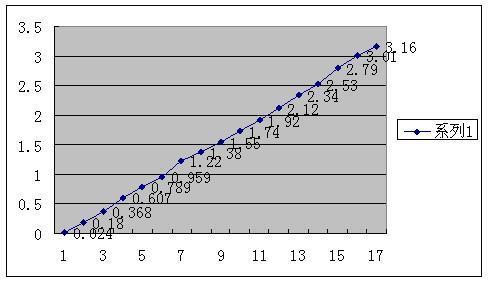

3、线性度：

控制字从0到160，参考源为5.08V

4、输出值的稳定性，有40mv级别波动。

2．概述

8bit电流输出型

电流建立时间Current settling time: 1 µs（1M）

Logic inputs which meet TTL voltage level specs (1.4V logic threshold)

 有三种工作方式：直通工作方式、单缓冲工作方式、双缓冲工作方式。

目前只会直通工作方式。直通工作方式是指将CS/WR1/WR2/XFER都直接接地，ILE接高电平，此时8位数字量只要输入到D0-D7，就立即进行D/A转换。

3测试结果

满幅4.40v,控制字为0时输出80mv。幅度值有40mv跳动。

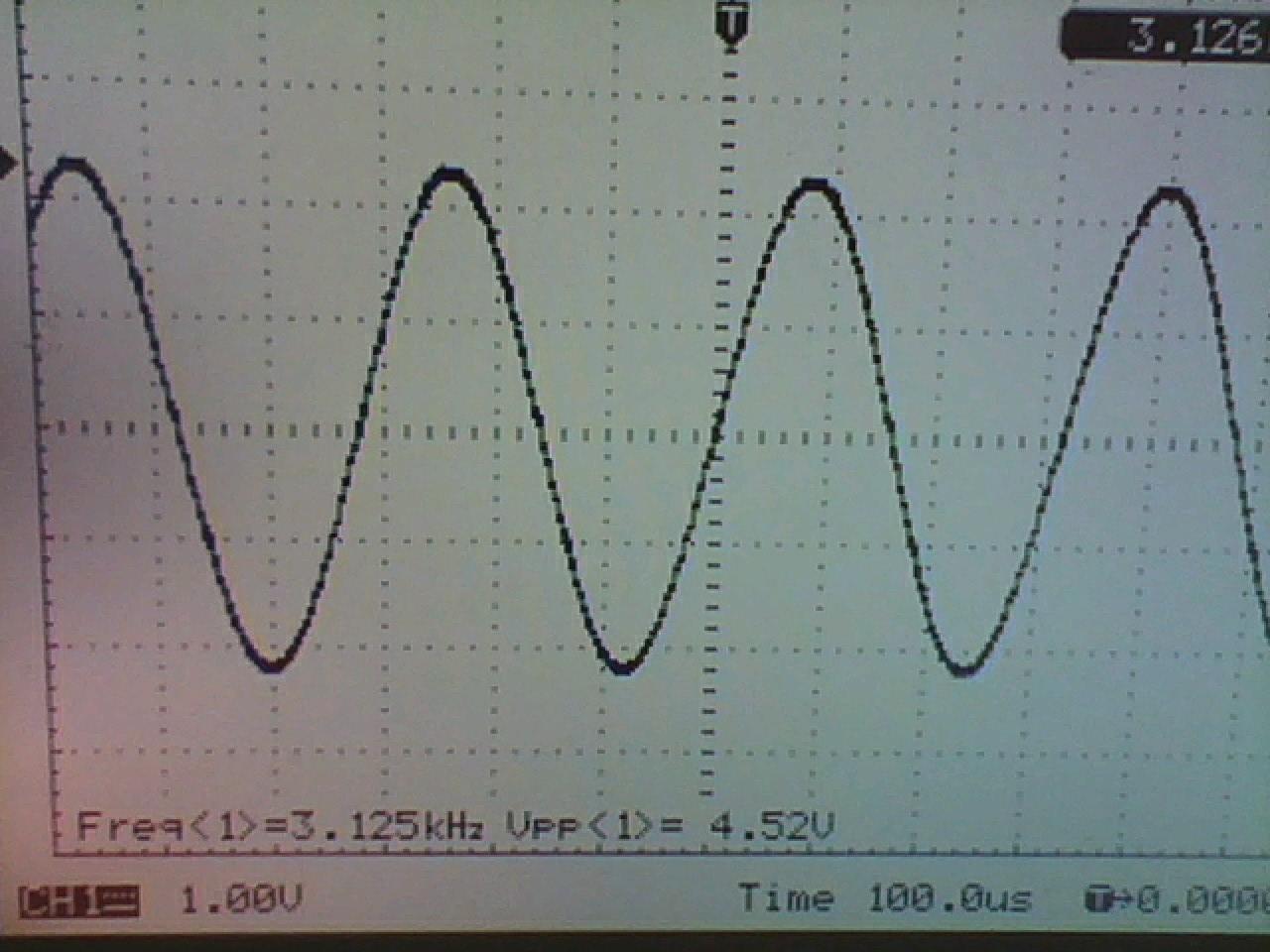

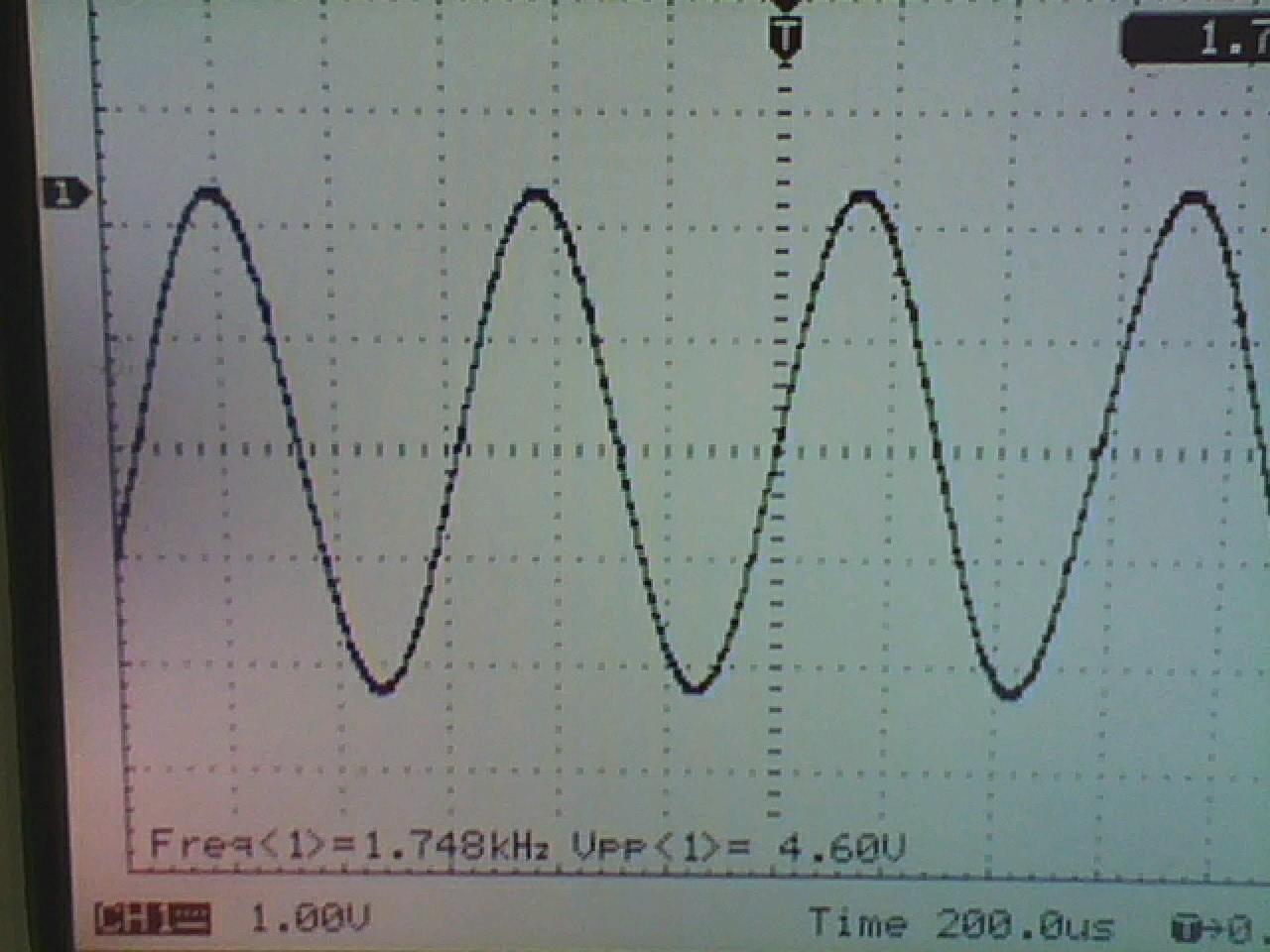

MSP430驱动用正弦信号发生函数测试，得到波形如下：
