项目

在南京某公司的自动化项目中，控制中心系统要实时监控远端 ABB 变频器的输出频率和变频器的工作状态及状态信息，还要实现远程控制变频器的启停和正反转及设置变频器的频率，一旦发生紧急情况，控制中心能够远程启停变频器，确保设备正常工作。控制系统使用了西门子 300 PLC,支持 PROFIBUS DP协议，ABB 变频器支持 Modbus RTU/RS485 协议通讯，作为 Modbus RTU 从站。


解决方案

由于ABB 变频器正常工作时支持 Modbus RTU 协议，作为 Modbus RTU 从站，监控中心系统西门子 300 PLC 支持 PROFIBUS DP 协议，作为 DP 主站，两种协议不同，故不能直接通讯实现数据交换，需通过第三方协议转换模块才能实现不同协议间的数据交换。本案使用了上海泗博自动化技术有限公司的自主研发生产的通用串口转 PROFIBUS DP 网关 PM-160,实现了 Modbus RTU 协议转换为PROFIBUS DP 协议,从而很好地实现了监控中心系统通过西门子300 PLC 实时监控和控制ABB变频器的输出频率，启停和正 反转等参数，保证监控中心系统远程实时监控 ABB 变频器的状态及控制变频器的启停。

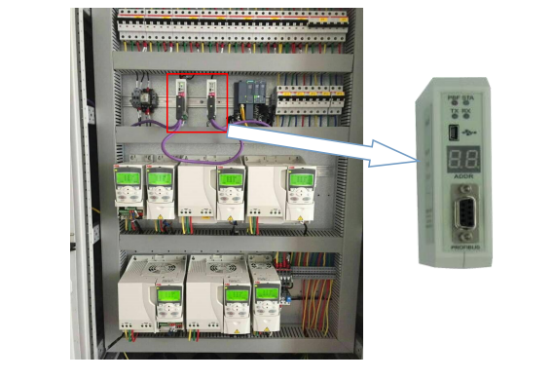

Modbus转PROFIBUS DP网关PM-160​ 连接西门子PLC控制ABB变频器_现场总线


在配置软件PMG-123中配置

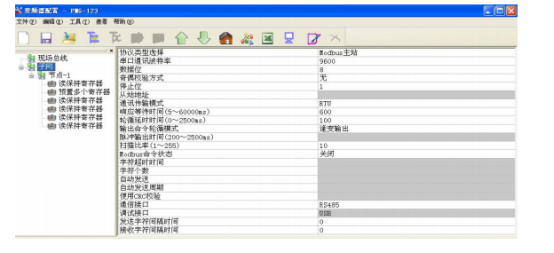

1.由于 ABB 变频器作为 Modbus RTU 从站设备，故网关的串口端要配置为 Modbus 主站:

Modbus转PROFIBUS DP网关PM-160​ 连接西门子PLC控制ABB变频器_Modbus转PROFIBUS DP_02

2.配置参数说明

Modbus 寄存器起始地址: Modbus 从站设备中寄存器的地址:

内存映射起始地址(十六进制: Modbus 端的数据在网关内存中映射的地址范围:输入区域:0x0000-0x00F3(输入区域即 Modbus 端采集到 Modbus 从站设备的数据存储在输入区从 0000 开始映射到 DP 输入区，内存映射的 0 字节地址和 DP 输入区INPUT 数据块的的起始地址对应): 输出区域: 0x4000-0x40F3(输出区域即 DP 输出区向 Modbus 端输出的数据,网关内部的输出区域从4000开始，映射到 DP输出区，内存映射的 4000 字节地址和 DP 输出区的 OUTPUT 数据块的Q 的起始地址对应)。

  1. 读取 ABB 变频器的正反转状态
