37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试做实验，不管成功与否，都会记录下来---小小的进步或是搞不定的问题，希望能够抛砖引玉。

【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）

实验三十七：MQ-3酒精乙醇传感器模块

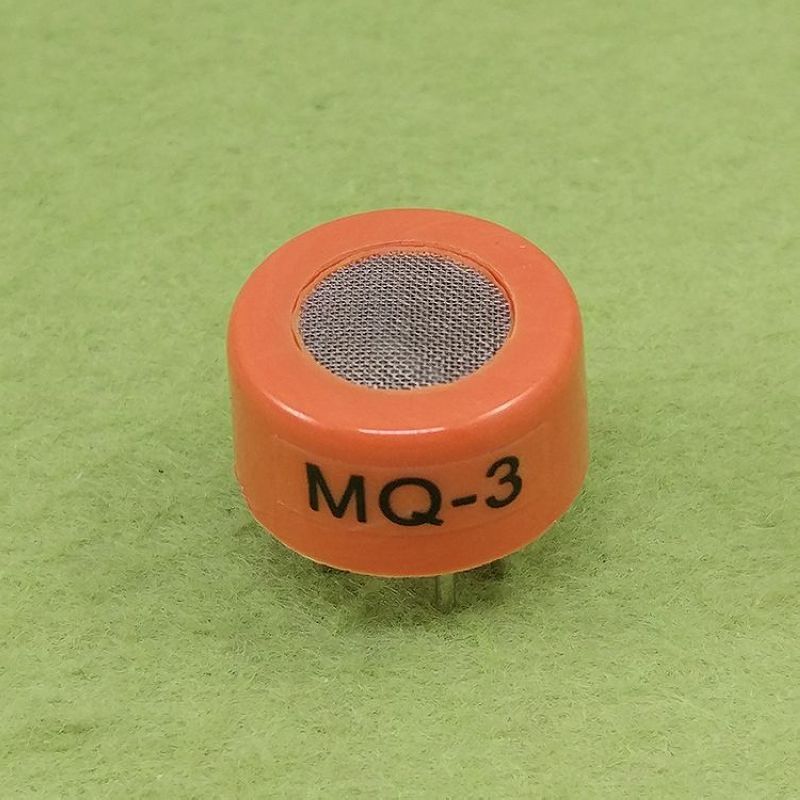

MQ-3气体传感器

所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在酒精蒸汽时，传感器的电导率随空气中酒精气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。 MQ-3气体传感器对酒精的灵敏度高，可以抵抗汽油、烟雾、水蒸气的干扰。这种传感器可检测多种浓度酒精气氛，是一款适合多种应用的特种传感器。

工作原理

MQ-3属于表面电阻控制型酒精气体浓度气敏传感器，其敏感材料是活性很高的金属氧化物半导体，最常用的如SnO2（二氧化锡）。当N型半导体的表面，在高温下遇到离解能力较小（易失去电子）的还原性气体时，气体分子中的电子将向MQ3气敏电阻表面转移，使气敏电阻中的自由电子浓度增加，电阻率降低，电阻减小。半导体式传感器是利用一些金属氧化物半导体材料，在一定温度下，电导率随着环境气体成份的变化而变化的原理制造的，MQ-3酒精传感器就是其中一种，它是利用二氧化锡在高温下遇到酒精气体时，电阻会急剧减小的原理制造的。
