「雕爷学编程」Arduino动手做（38）——joystick双轴摇杆模块

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试做实验，不管成功与否，都会记录下来---小小的进步或是搞不定的问题，希望能够抛砖引玉。



【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）

实验三十八：joystick双轴XY按键摇杆模块（PS2游戏航模控制杆)

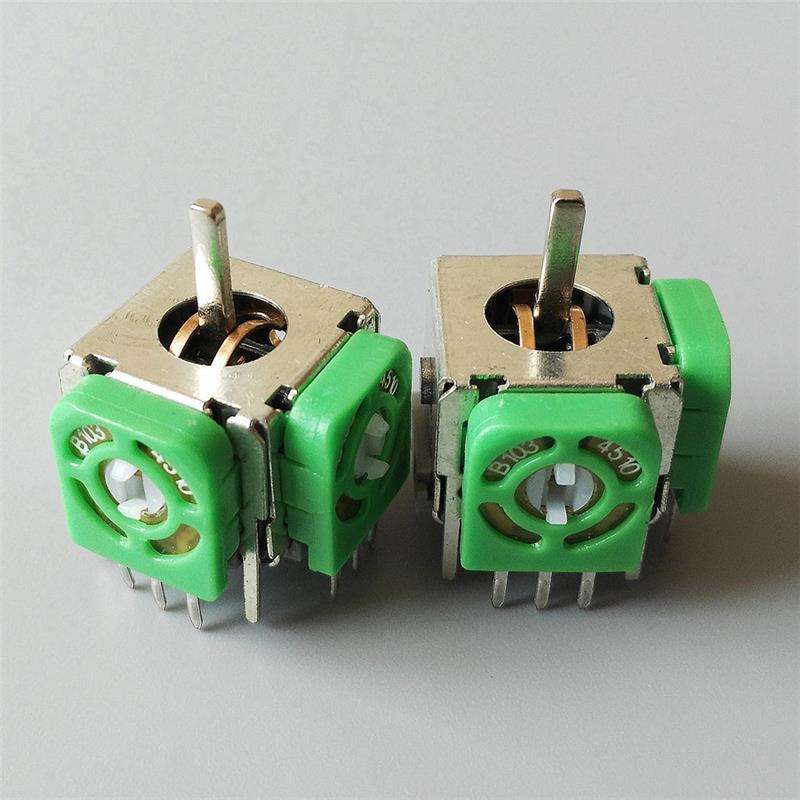

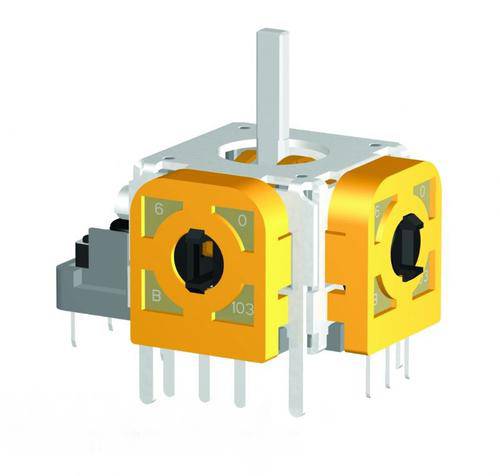

摇杆电位器

安装了两个10K高精度电位器和一个按键开关，功率0.015W，最高使用电压100V A.C，能垂直位置自动复位，用于控制键盘等, 可自由地控制方向，直观地监控机器的运转状况。

一、MECHANICAL CHARACTERISTIC 机械特性

1、Operating force of lever 摇杆作动力 ：120±70 gf

2、Operating angle 操作角度：26° Max

二、ELECTRICAL CHARACTERISTIC 电气特性

1、Rating power 额定功率：0.0125W

2、Maximum operating voltage最高使用电压：AC 50V DC 5V

3、Voltage divider error 分压误差：44%～56%

4、Insulation resistance 绝缘阻抗：100M? 1 Minute at DC 250V

5、Dielectric voltage 耐电压：1 Minute at AC 250V

三、SWITCH CHARACTERISTICS 开关规格

1、Operating force 开关按压力：740±300gf

2、Contact resistance 接触阻抗：100mΩ Max

3、Rating power 额定功率：DC12V 50mA

四、ENDURANCE CHARACTERISTIC 耐久特性

1、Rotational life 旋转寿命：2000,000 cycles Min

2、Push operating life 开关按压寿命：1，000,000 cycles Min
