内嵌密码键盘输入数字变量, 并按密码转跳页面

本文详细介绍了如何使用拓普微TOPWAYSmartLCD(HMT050CC-C)进行密码登录设置,包括工程建立、页面设计、触摸键与虚拟键配置、页面功能设置及下载编译等步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

例子说明: 使用拓普微TOPWAY Smart LCD (HMT050CC-C) 使用密码键盘输入密码

第一步 建立工程

第二步 建立三个页面,导入图片

第三步 关联页面与背景图

1、点击工作区域, 右面显示页面属性

2、属性中Background Image 选择页面背景图

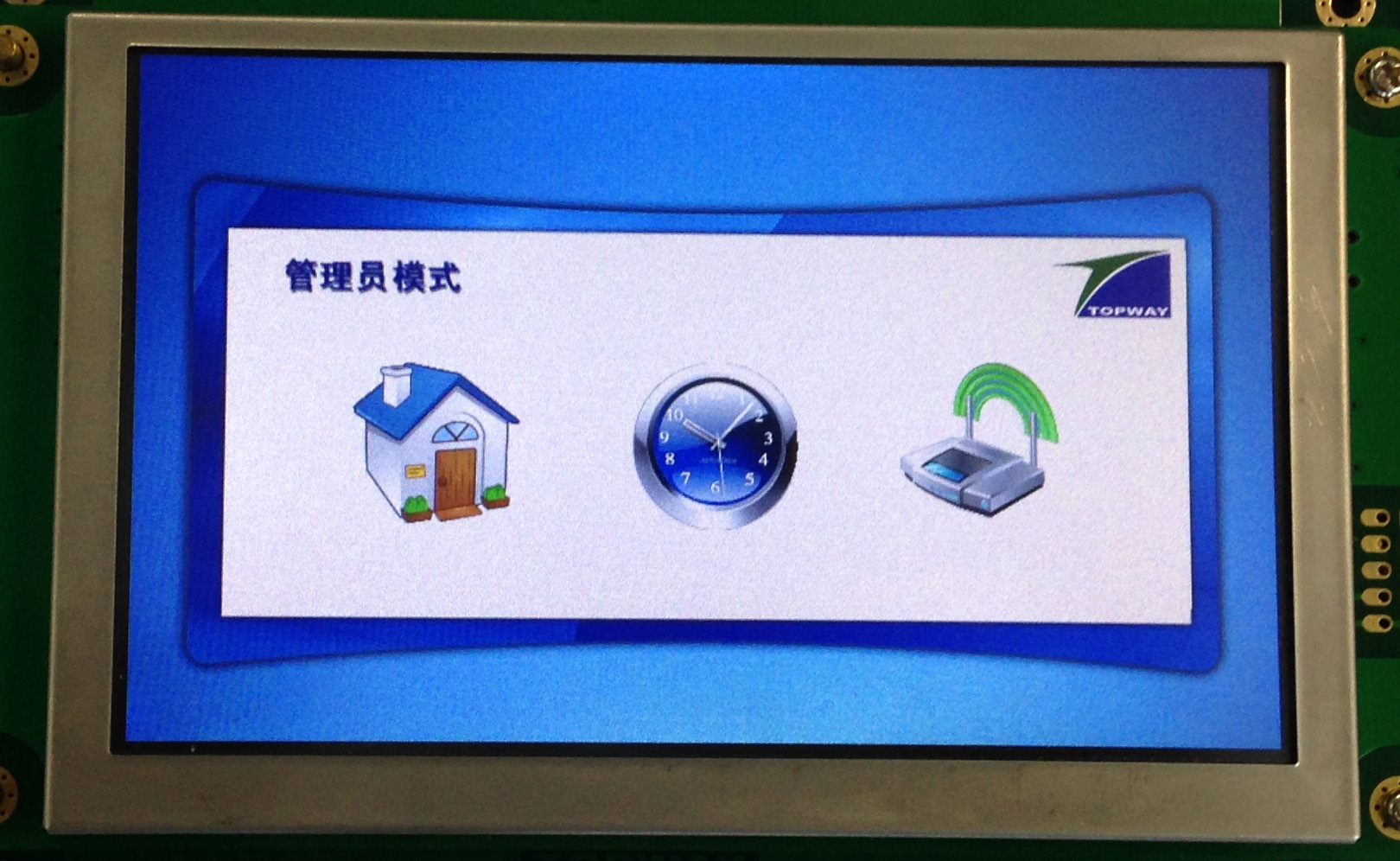

注:DP0000为登陆页面;DP0001为登陆失败页面;DP0002为登陆成功页面

第四步 建立N32 VP地址

1、于资源窗口中,右击32bit Number Variables 选择New VP

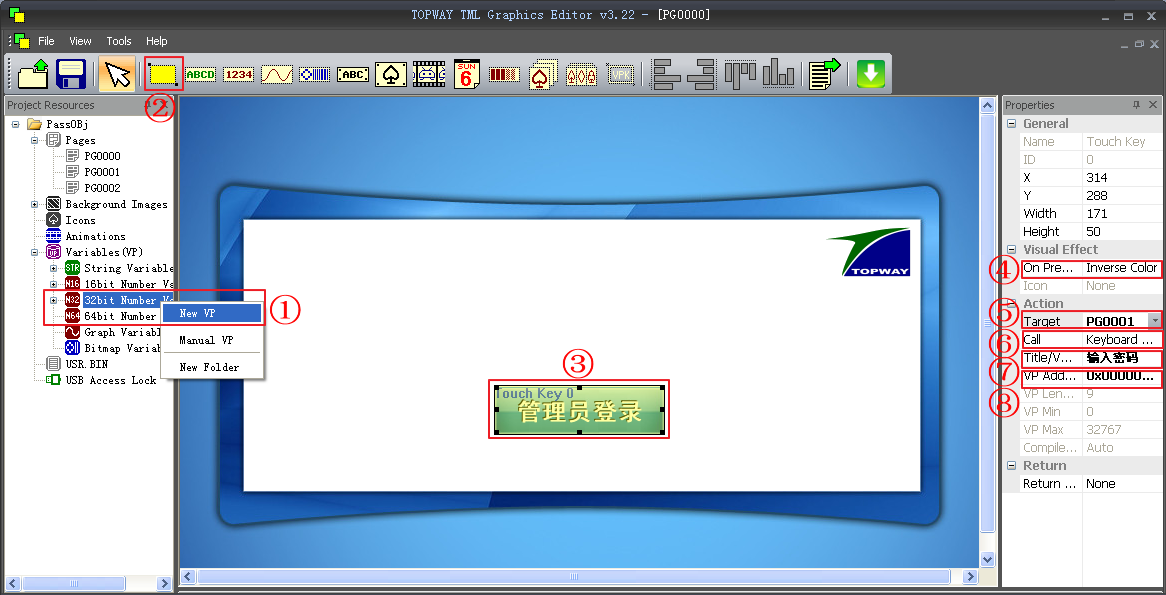

第五步 建立触摸键元素与设置属性值

1、菜单工具栏点击触摸键元素

2、在页面工作区拖出矩形区, 创建触摸键元素于页面

3、属性中On Press Down选择:Inverse Color

4、属性中Target选择: PG0001

5、属性中Call选择:Keyboard password

6、属性中Title/Value输入:“输入密码”

7、属性中VP Address 选择VP: 0x000000

第六步 建立虚拟键与设置属性值

1、菜单工具栏点击虚拟键

2、在页面工作区拖出矩形区, 创建触摸键元素于页面

3、属性中Monitor-VP选择:0x020000

4、属性中Monitor-Value设置:12345(*1)

5、属性中Target设置:PG0002

6、建立重试按键,设置跳转页面:PG0000

注:设置密码值(如果0x020000地址值等于12345,密码输入正确跳转目标页面)

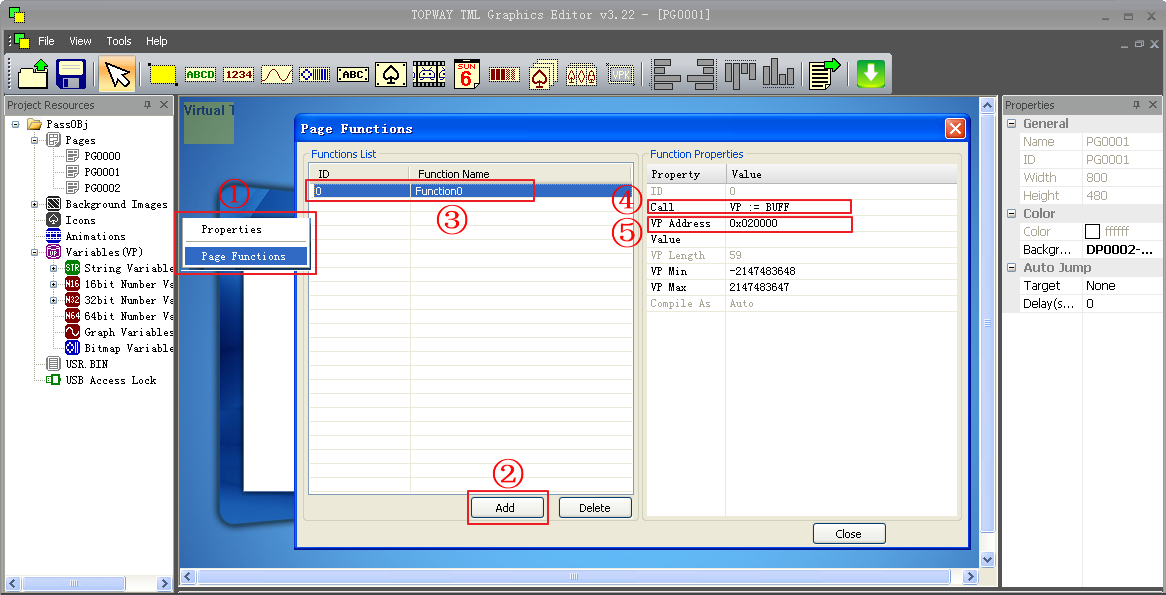

第七步 页面功能与设置属性值

1、右击页面选择“Page Functions”

2、点击“Add”按键

3、选中Functions List ID:0

4、属性中 Call选择:VP:=BUFF

5、属性中VP Address选择:0x020000

6、按下“Enter”键,完成

第八步 下载与编译

第九步 上电显示

1、断开USB与模块连接

2、向模块提供5V电源

3、上电显示

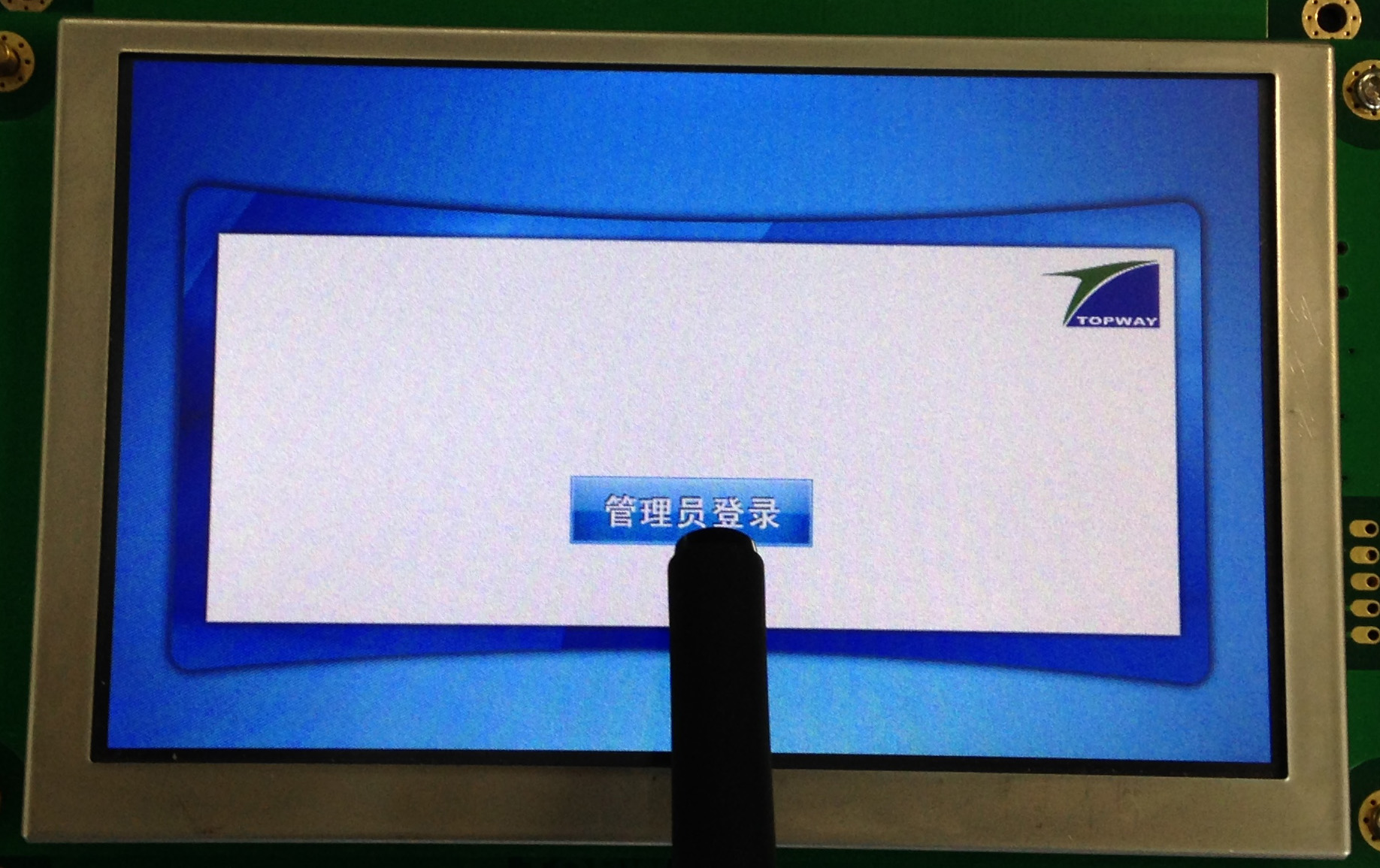

4、点击“管理员登陆”按键

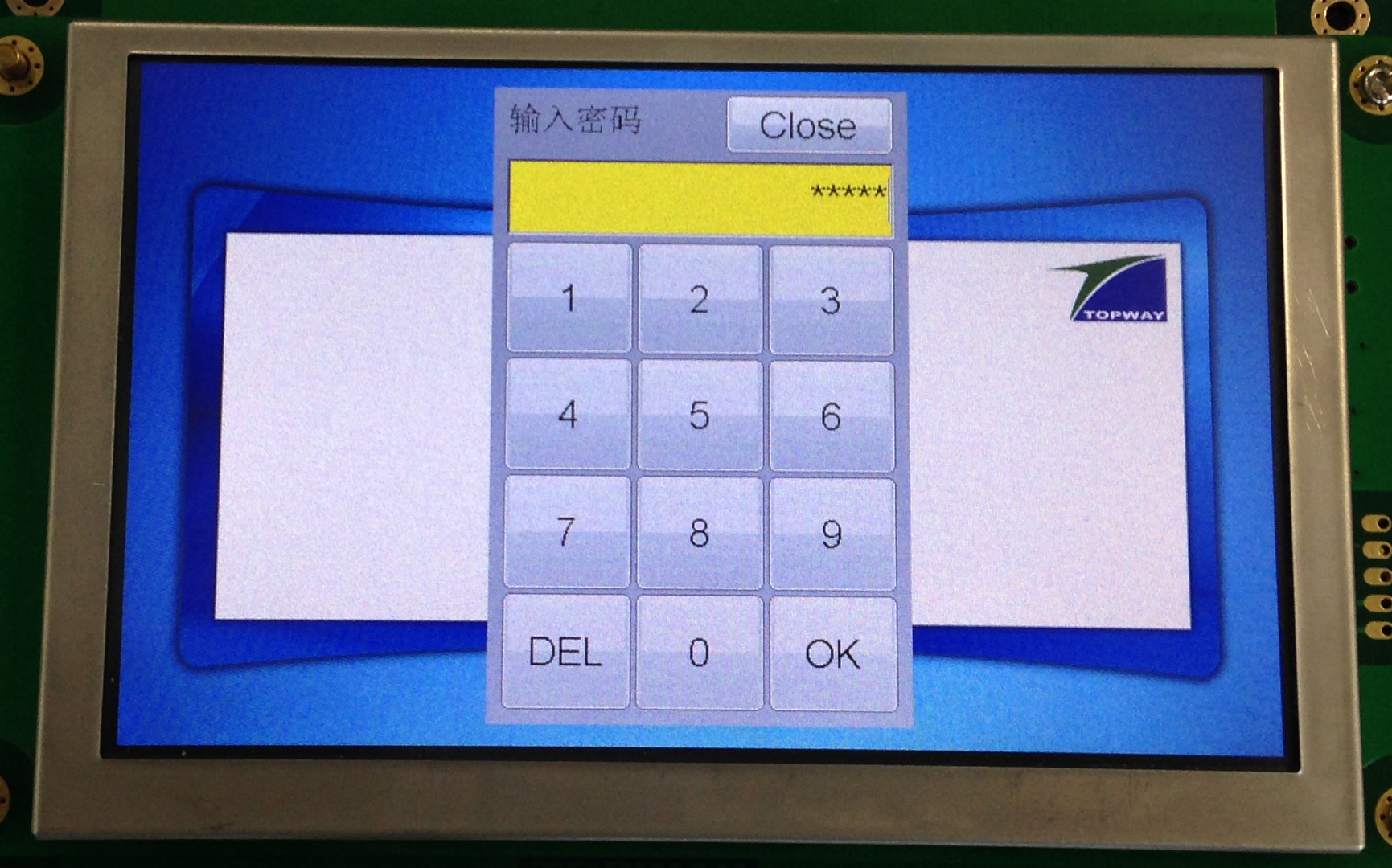

5、密码键盘输入:“12345”

6、点击“ok”键,完成

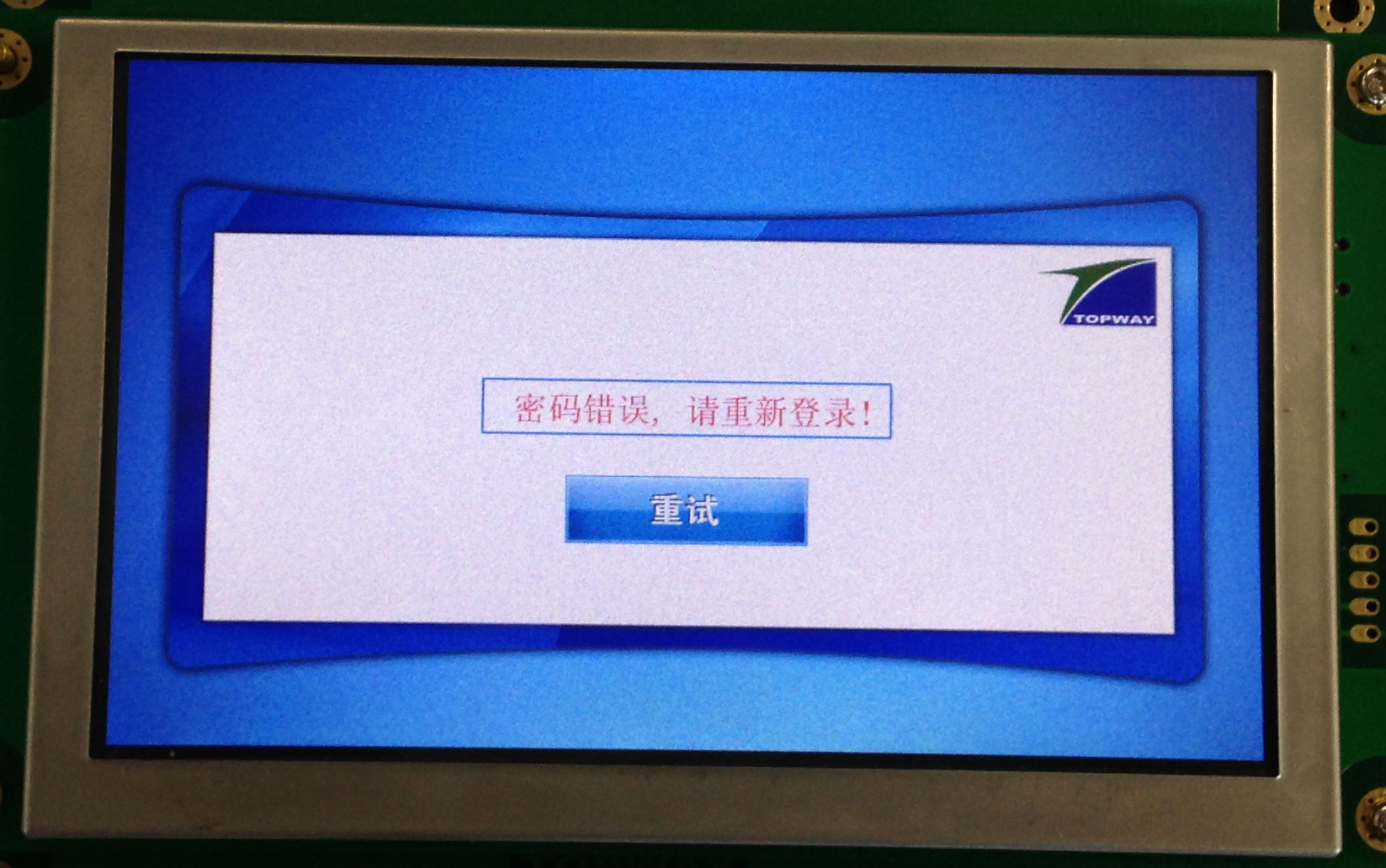

7、若登陆失败,按“重试”按键

完成。

转载于:https://www.cnblogs.com/topway/p/11497972.html
