朗逸保险丝安培数及保险丝配置说明

 朗逸说明书对朗逸保险丝图标安培数及说明并未详细标出为方便各位车友换保险丝使用保险丝取电等现整理出朗逸保险丝图标保险丝安培数及保险丝配置说明

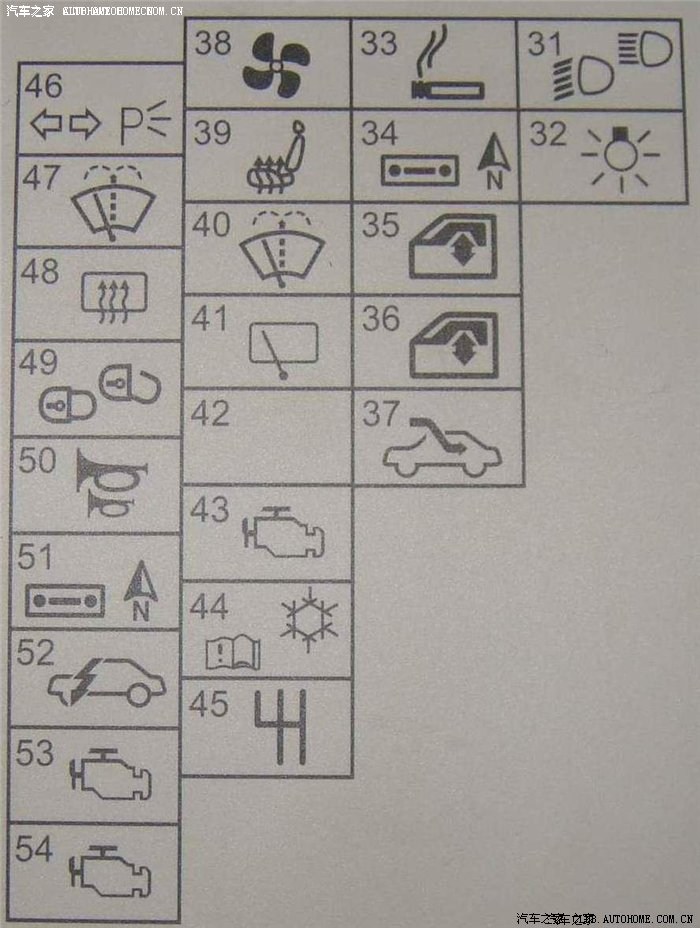

保险图标

面排号保险





面排号保险

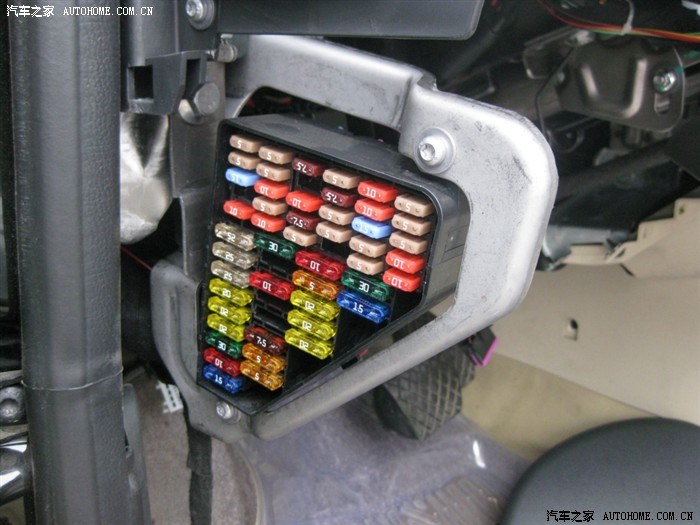

08款自动车内保险盒实物







11款自动品雅保险丝盒图片08款有两个方变化2345号保险丝



保险图标及文字说明（根据08款朗逸电路图整理仅供参考）



1保险丝5安培侧停车灯灯泡侧尾灯灯泡侧刹车灯尾灯灯泡保险丝

2保险丝5安培侧停车灯灯泡侧尾灯灯泡侧刹车灯尾灯灯泡保险丝

3保险丝 5安培空调器控制单元后部车窗升降器联锁开关后行李箱盖把手开锁按钮车外后视镜加热按钮收音机后车窗升降器开关点烟器轮胎压力监控按钮牌照灯Tiptronic开关保险丝

4保险丝10安培侧光灯灯泡保险丝

5保险丝10安培侧光灯灯泡保险丝

6保险丝10安培侧光灯灯泡保险丝

7保险丝10安培侧光灯灯泡保险丝

8保险丝15安培雾灯开关保险丝

9保险丝5安培车载网络控制单元倒车灯开关保险丝

10保险丝5安培车载网络控制单元收音机保险丝

11保险丝5安培自诊断接口保险丝

12保险丝7.5安培驻车灯开关保险丝

13保险丝5安培车外后视镜加热按钮保险丝

14保险丝5安培驻车辅助控制单元Tiptronic开关自动防眩目车内后视镜保险丝

15保险丝5安培加热电阻保险丝

16保险丝7.5安培车载网络控制单元保险丝

17保险丝空余

18保险丝10安培车载网络控制单元保险丝

19保险丝7.5安培车载网络控制单元雨天与光线识别传感器保险丝

20保险丝5安培 Climatronic控制单元保险丝

21保险丝5安培组合仪表中带显示单元控制单元保险丝

22保险丝5安培 Montronic发动机控制单元离合器踏板开关燃油泵继电器保险丝

23保险丝5安培 ABS控制单元制动踏板开关轮胎压力监控按钮保险丝

24保险丝5安培安全气囊控制单元保险丝

25保险丝10安培Climatronic控制单元空调器控制单元保险丝

26保险丝5安培组合仪表中带显示单元控制单元保险丝

27保险丝5安培自诊断接口保险丝

28保险丝15安培燃油泵继电器保险丝

29保险丝空余

30保险丝10安培空调器继电器保险丝

31保险丝30安培车灯开关保险丝

32保险丝15安培车灯开关手动防眩目功能光灯瞬时接通功能开关保险丝

33保险丝15安培点烟器保险丝

34保险丝5安培收音机安全气囊螺旋弹簧带滑环复位环便携式导航准备插头保险丝

35保险丝20安培驾驶员侧车门控制单元保险丝

36保险丝20安培副驾驶员侧车门控制单元保险丝

37保险丝20安培后部车窗升降器联锁开关保险丝

38保险丝30安培Climatronic控制单元空调器控制单元新鲜空气鼓风机开关新鲜空气鼓风机保险丝

39保险丝25安培前座椅控制单元保险丝

40保险丝7.5安培车窗玻璃刮水器间歇运行调节器保险丝

41保险丝明

42保险丝空余

43保险丝7.5安培氧传感器活性碳容器装置电磁阀保险丝

44保险丝5安培冷却液风扇控制单元压传感器GRA开关空调器继电器保险丝

45保险丝15安培自动变速箱控制单元功能开关保险丝

46保险丝25安培车载网络控制单元保险丝

47保险丝25安培车载网络控制单元保险丝

48保险丝25安培车载网络控制单元保险丝

49保险丝20安培车载网络控制单元保险丝

50保险丝20安培车载网络控制单元保险丝

51保险丝20安培收音机保险丝

52保险丝30安培点火起动开关保险丝

53保险丝10安培喷嘴保险丝

54保险丝15安培点火线圈带功率输出级点火线圈保险丝
