微星X470主板装机

记录一下装机过程，以作纪念

配置

机箱：先马黑洞3
电源：先马金牌500w
CPU：AMD 锐龙5：2600X
主板：微星 X470 暗黑版
显卡：七彩虹 RTX2060
内存：科赋 3200，2条8G
固态：pm981
硬盘：希捷2T，7200转
显示屏：戴尔 U2414和U2518D

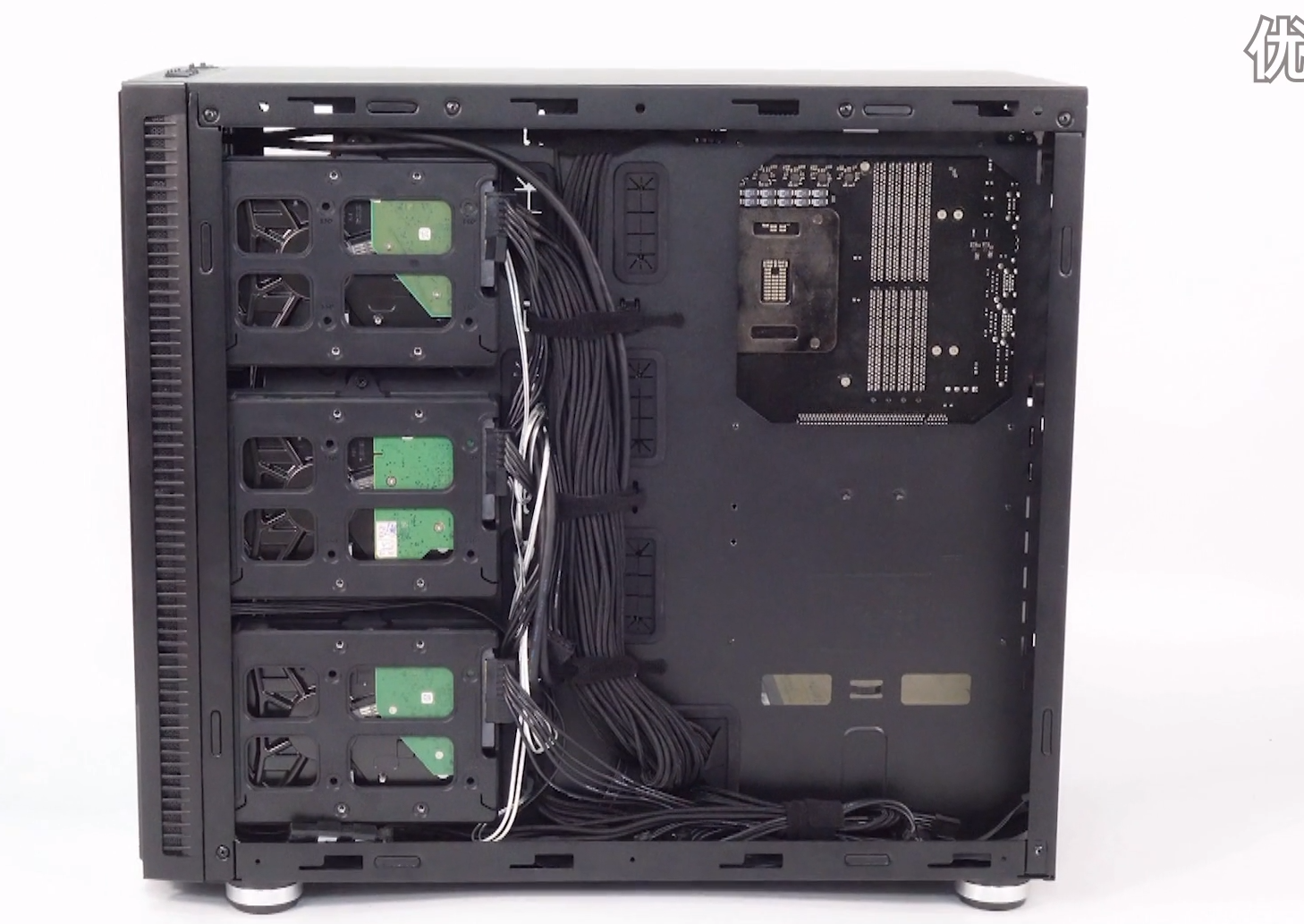

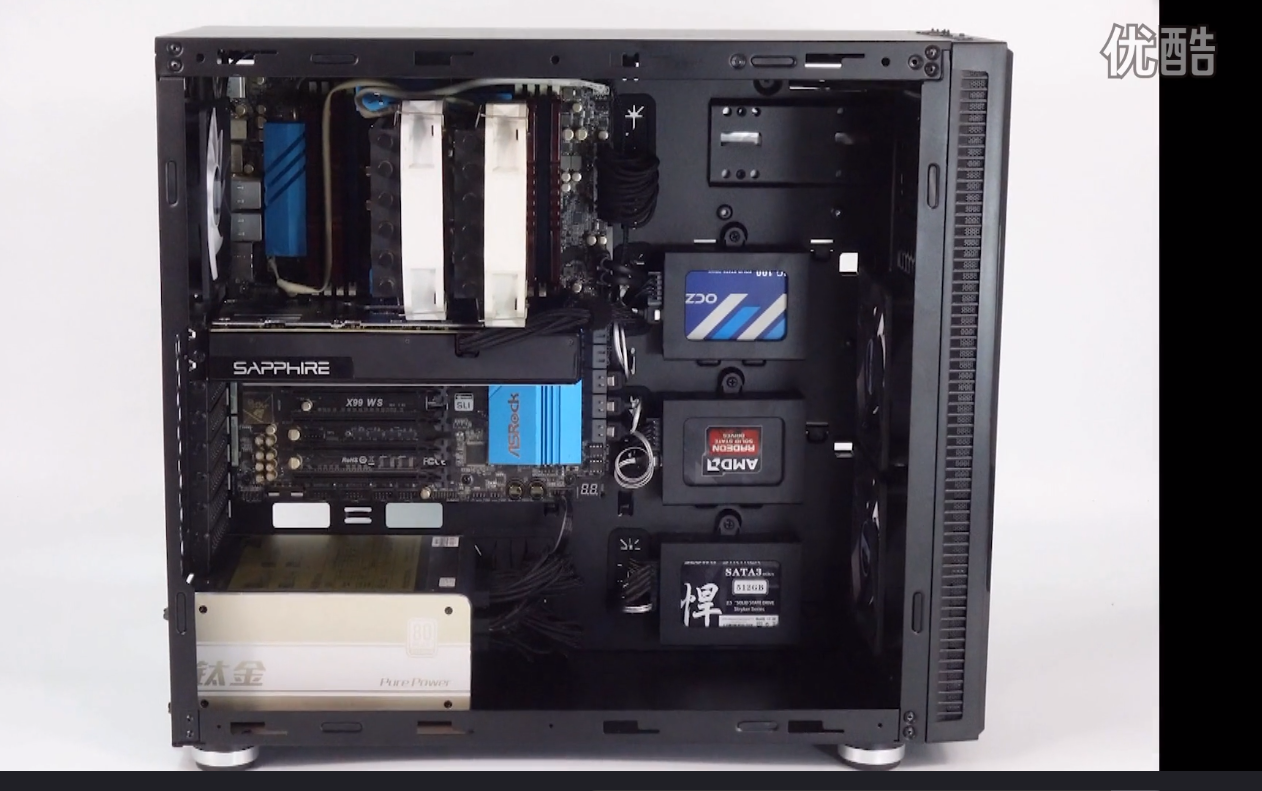

黑洞3机箱

• 结构升级，先马黑洞3静音机箱开箱体验：结构升级，先马黑洞3静音机箱开箱体验
• 先马黑洞3机箱：https://v.youku.com/v_show/id_XMTc4MTQ4MTYwOA==.html?spm=a2h0k.11417342.soresults.dtitle

打开两侧挡板

用手拧开就行，手拧螺丝现在还带软垫。

打开前面板

前面板是活动，拉开就是，，不用拆开。

评价

很沉，总重10.79kg，尤其是两侧挡板，特别重。

很大，空间足够。

有3个3.5寸硬盘位置，有3个2.5寸硬盘位置，还有2个光驱位置。

自带风扇。前面2个进风，后面一个出风。。后面那个轴不正，很响，申请售后说应该是购买2周内有问题会给寄配件。

配件包，在放3.5寸硬盘的中间盒里

微星X470主板

官网：https://cn.msi.com/Motherboard/X470-GAMING-PRO-CARBON.html
主板评测：微星X470 GAMING PLUS主板评测：超具性价比的二代锐龙座驾

盒子

说明书，，装机全靠它了

主板图

官网图：https://storage-asset.msi.com/global/picture/features/MB/Gaming/X470/x470-gaming-pro-carbon-hero-rgb.png

主板接口图

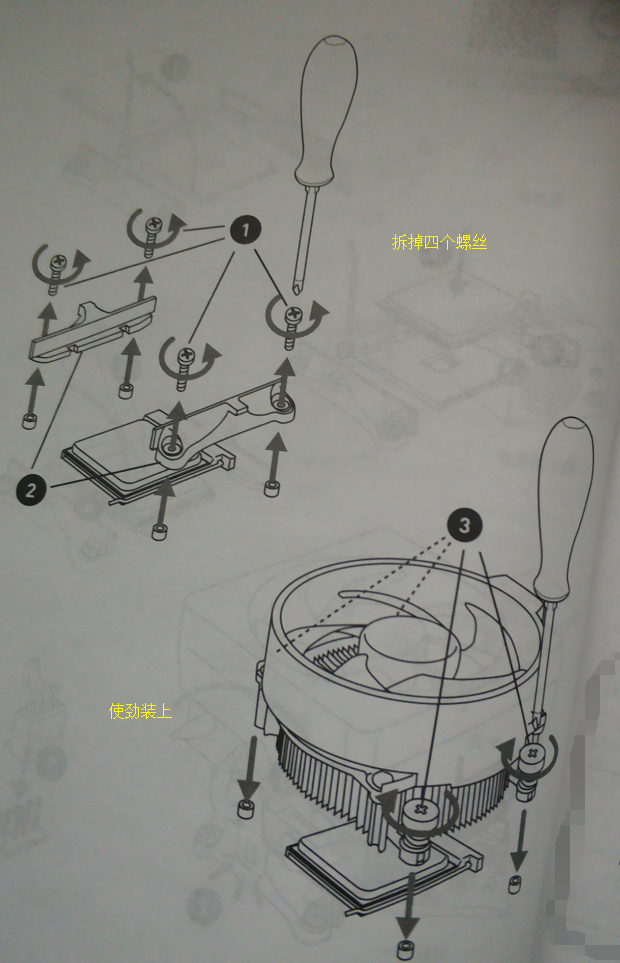

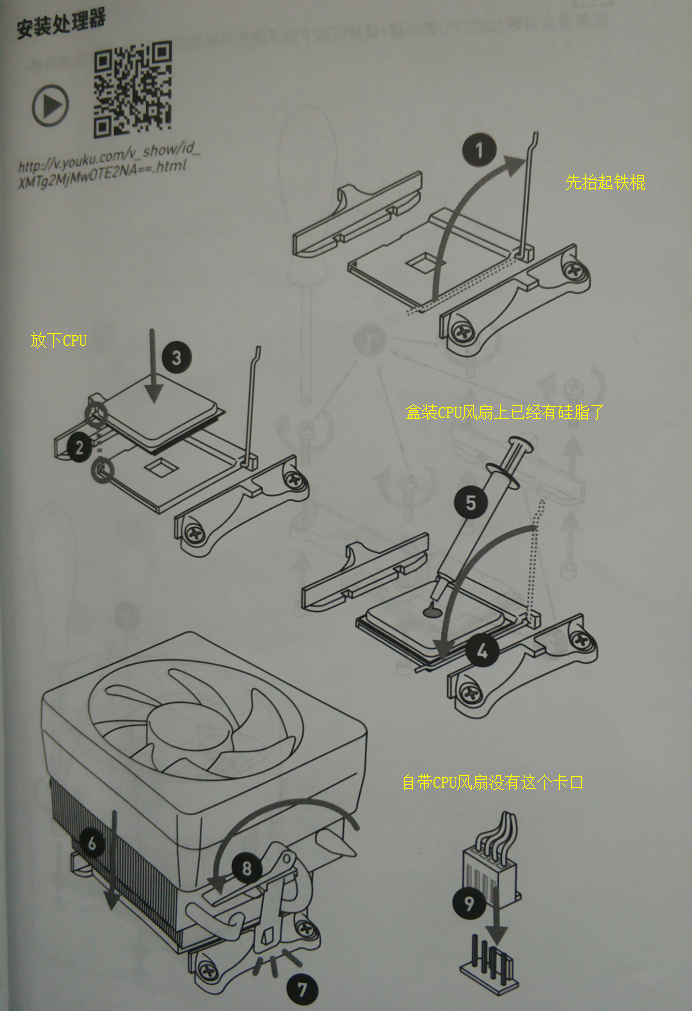

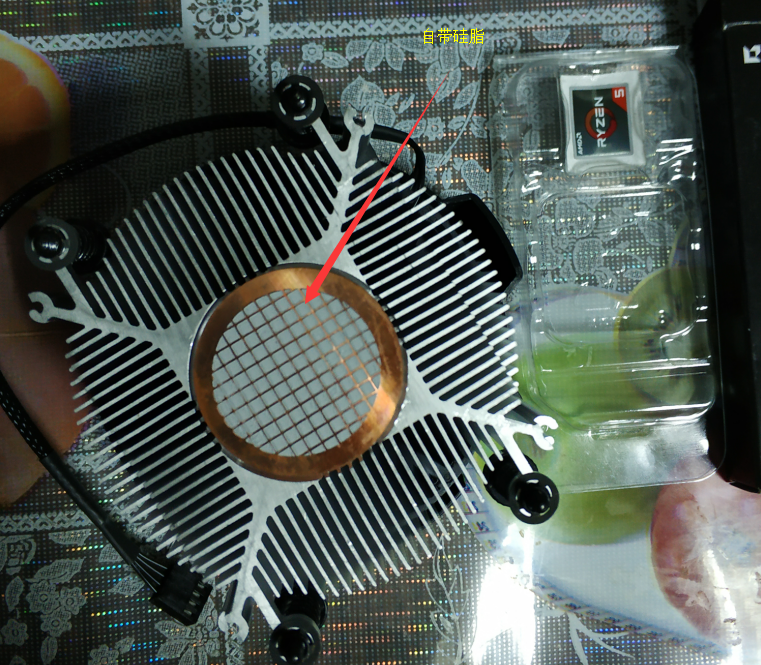

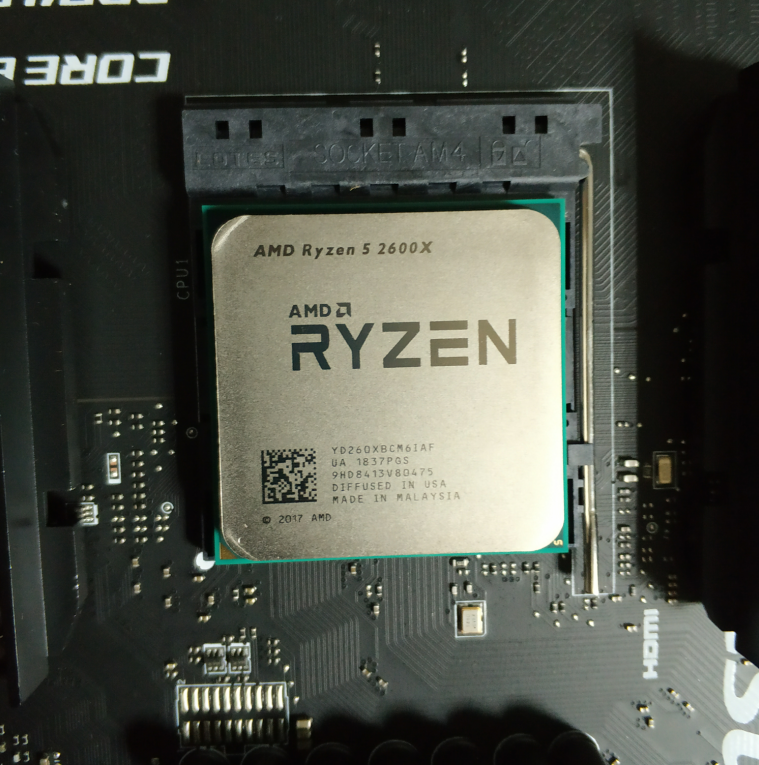

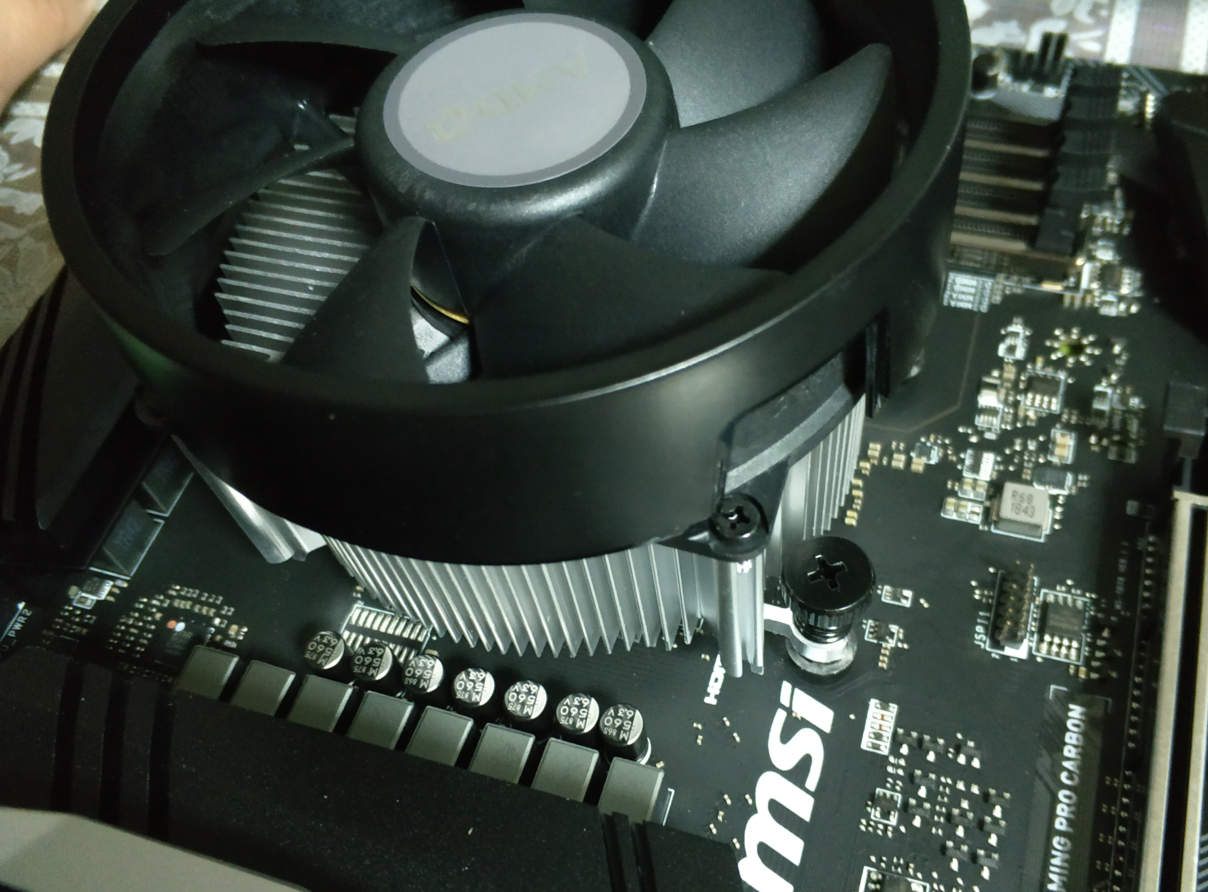

安装CPU

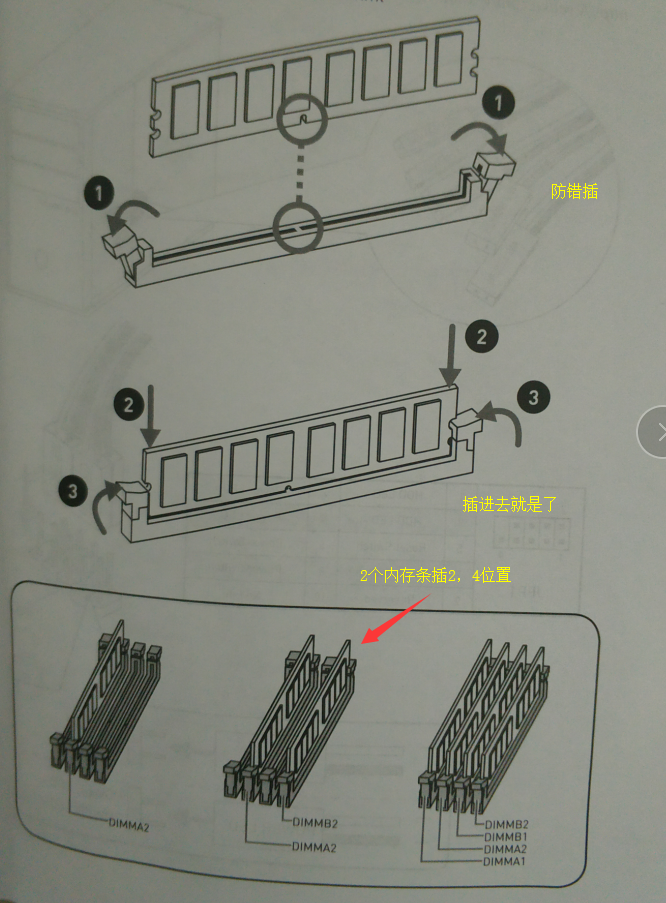

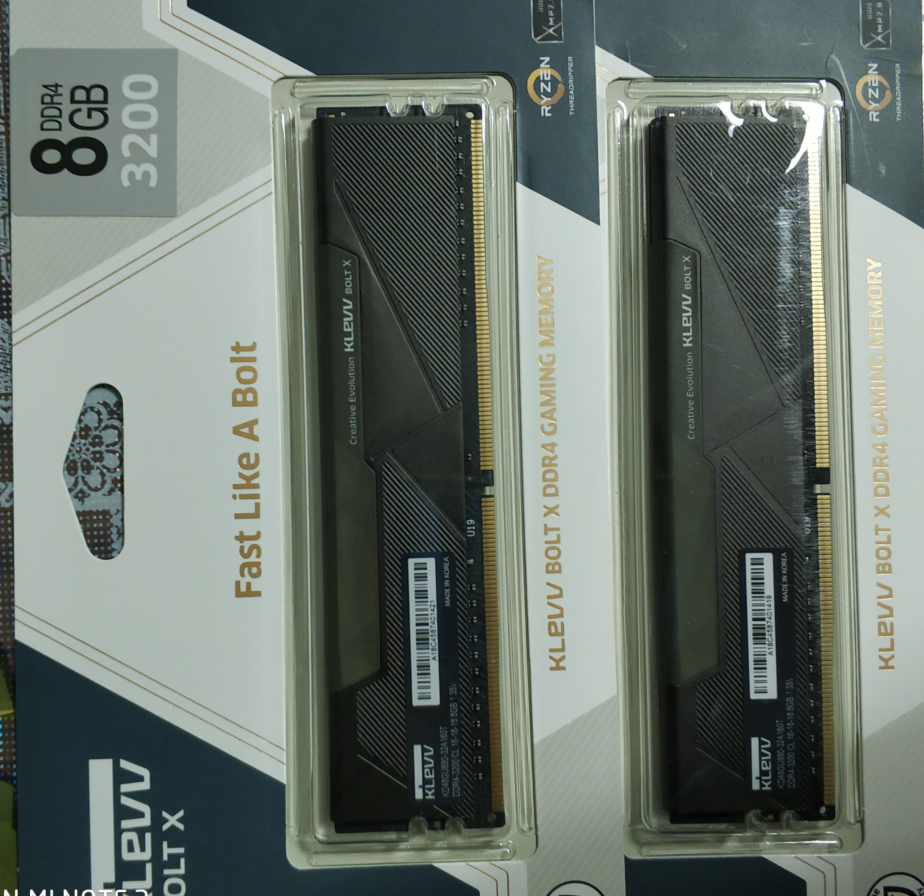

安装内存条

安装固态

有两个位置，有一个带散热马甲

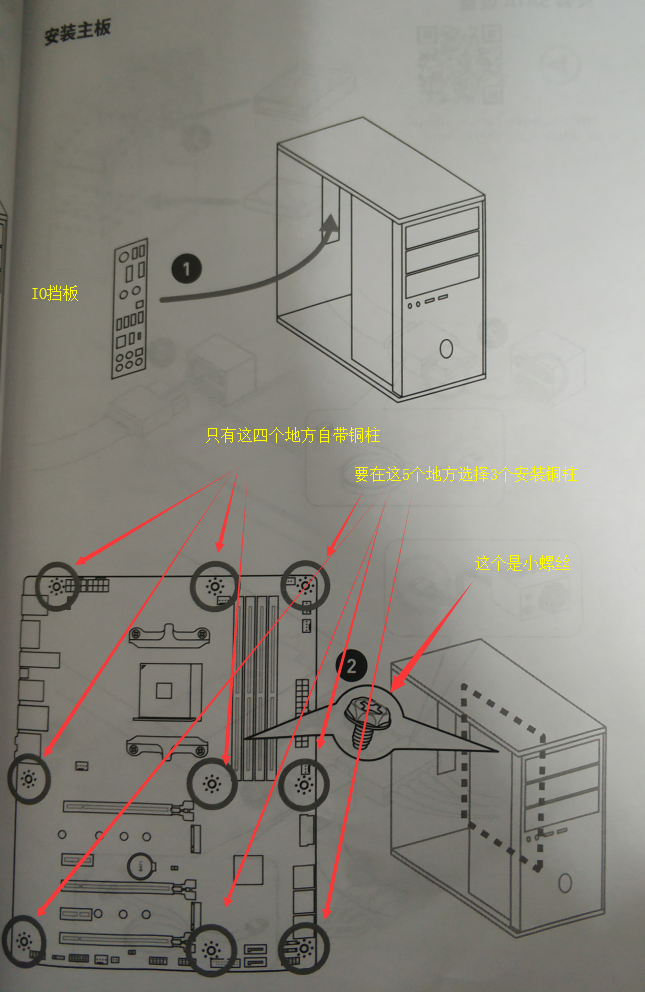

将主板安装到机箱上

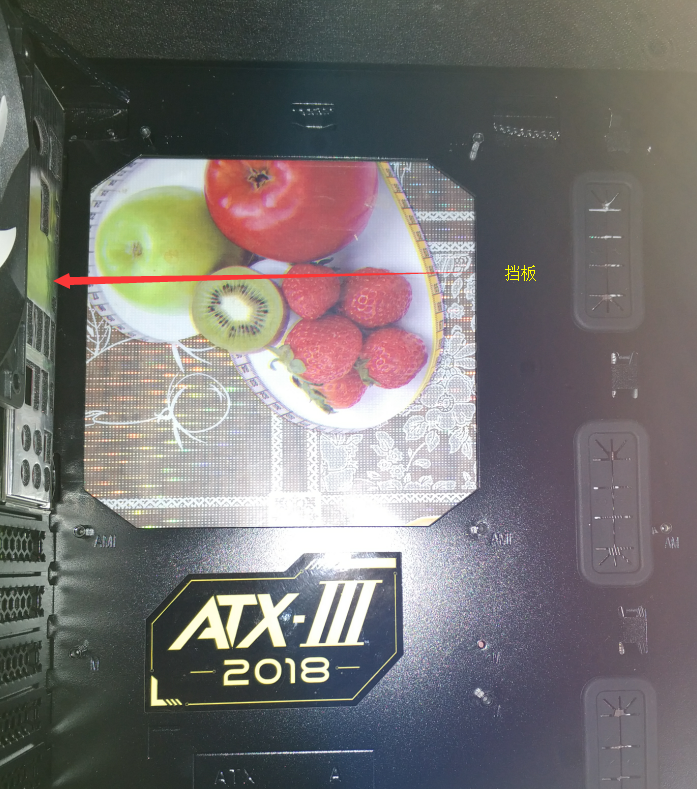

先装IO挡板

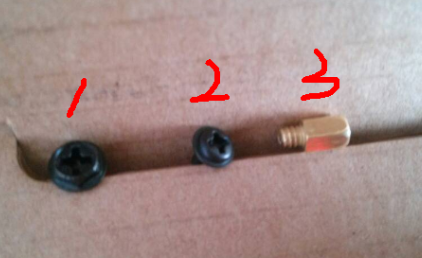

认识螺丝

螺丝是机箱提供的配件包里的

参考：https://zhidao.baidu.com/question/1240160298209208339.html

1：机箱上用的螺丝。比如安装电源
2：主板用螺丝
3：铜柱，主板和机箱之间隔离用的

因为机箱要可以装不同的主板，所以铜柱一般需要另配

主板稍大，只对准四个有铜柱的，配件包里有3个铜柱(黑色的)，主板有9个位置，我只能装7个位置了。

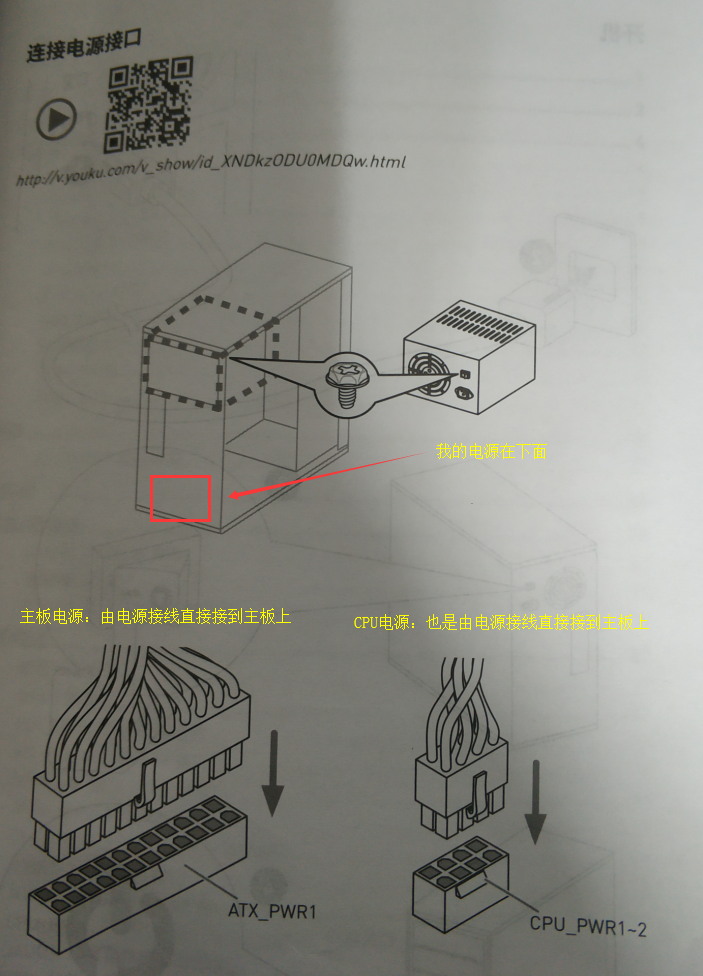

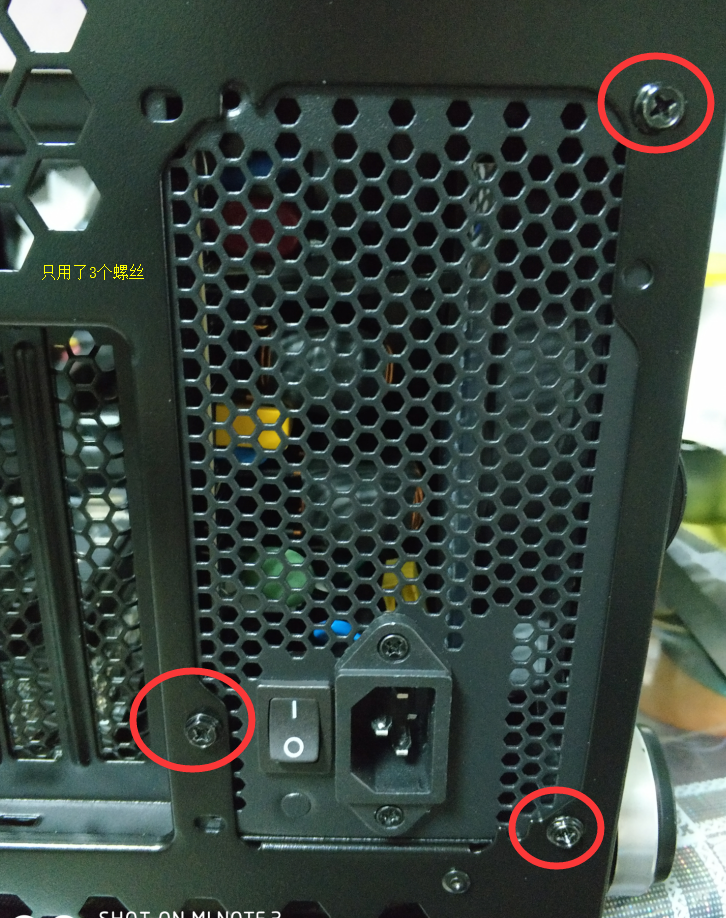

安装电源

安装硬盘

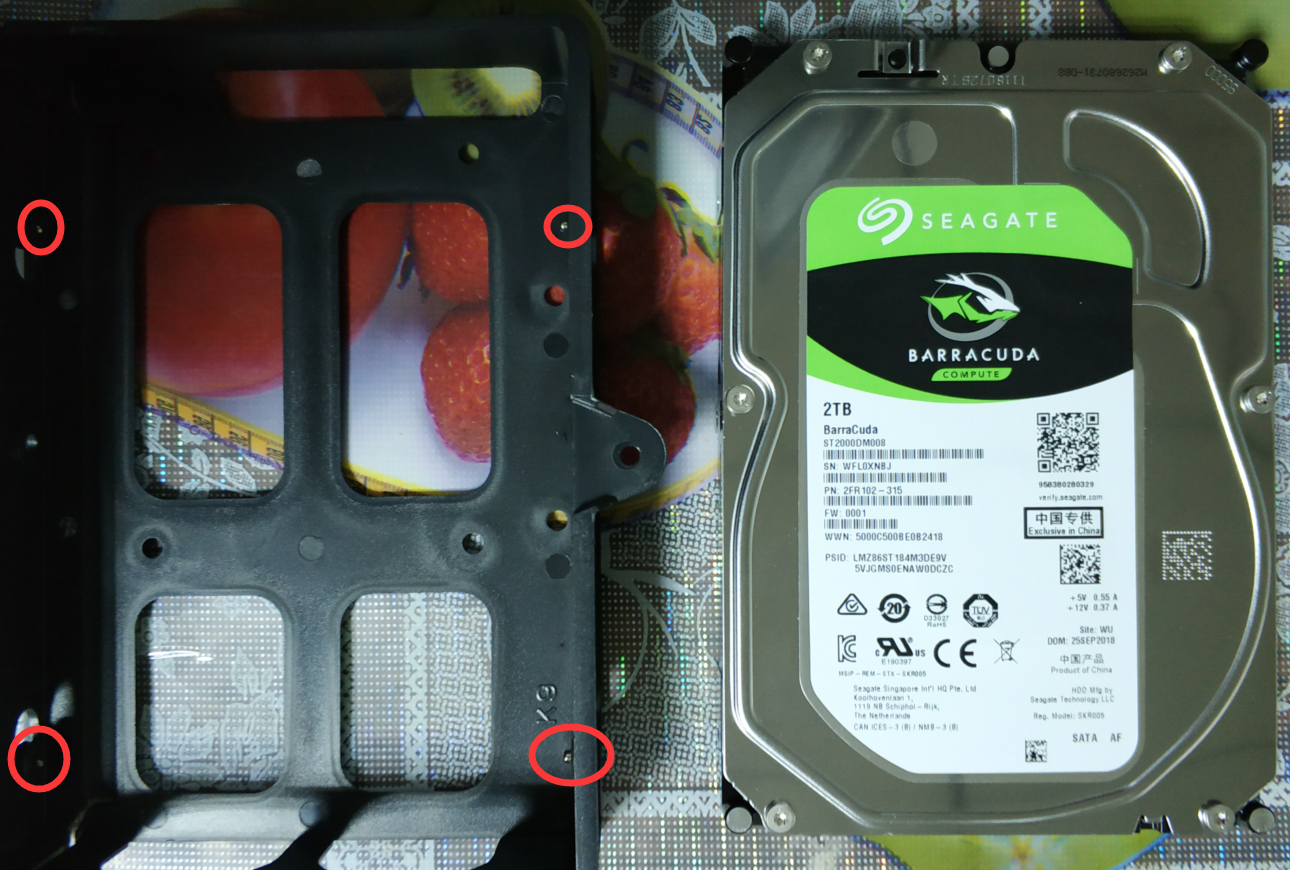

拆下硬盘架，有四个橡胶钉的（见图圈红处），，把硬盘放进去，先放一侧，然后使劲才能进去的，，最后上螺丝

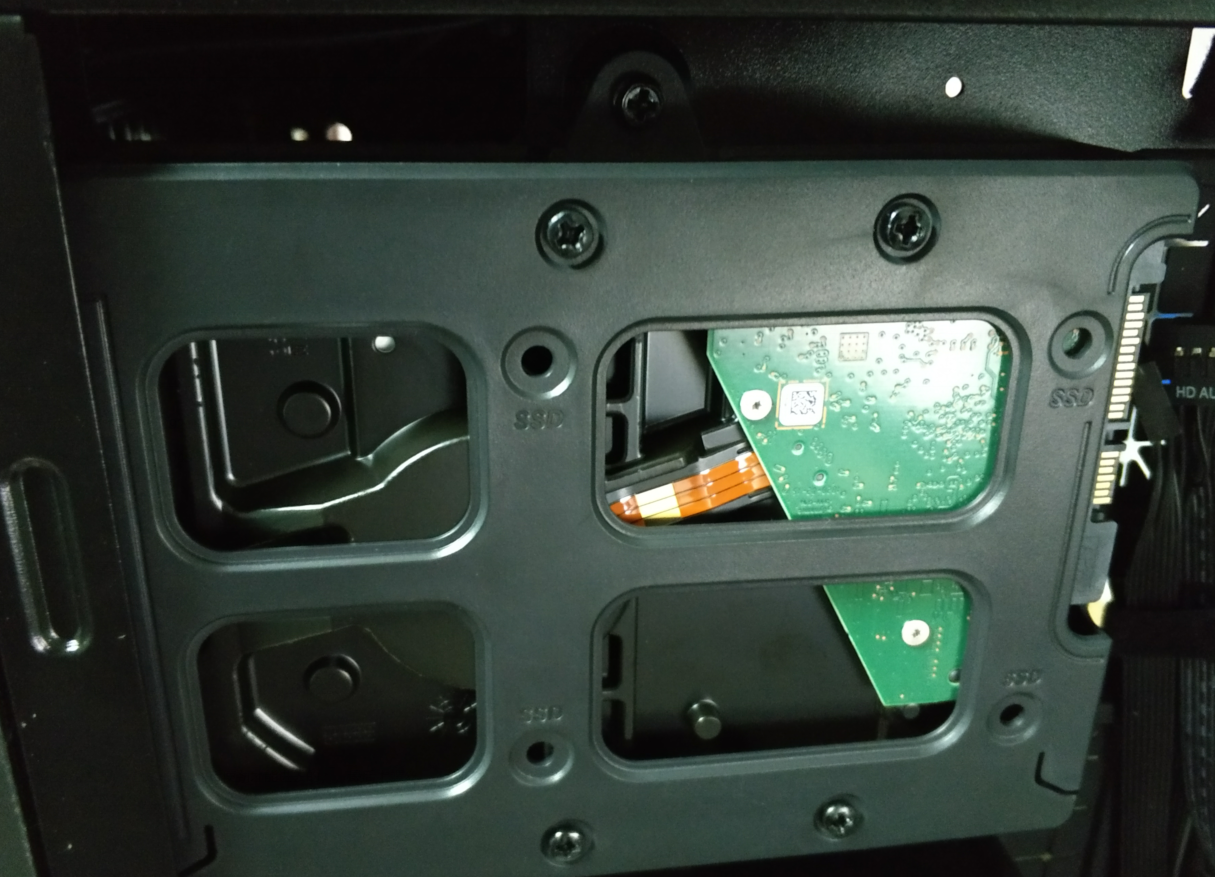

硬盘装上的样子

接线

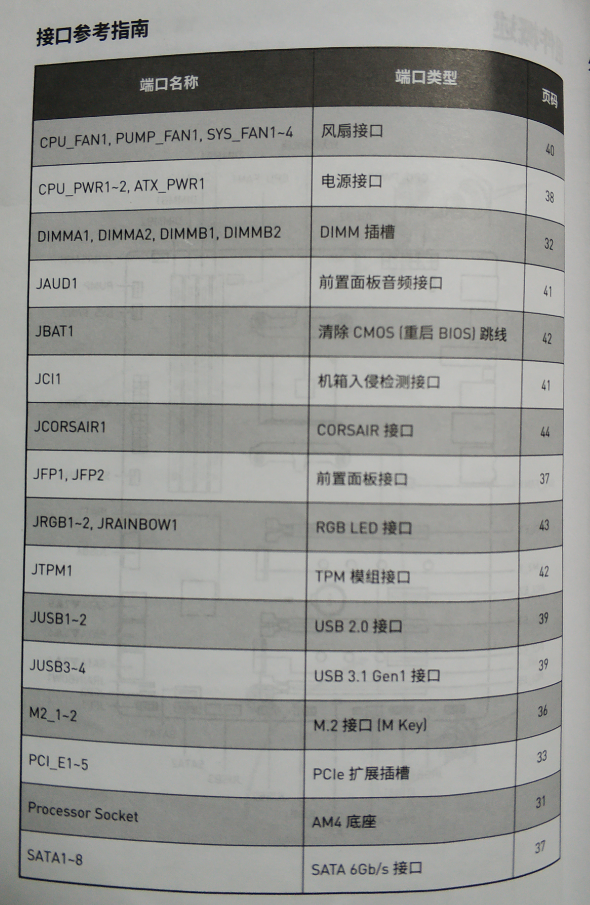

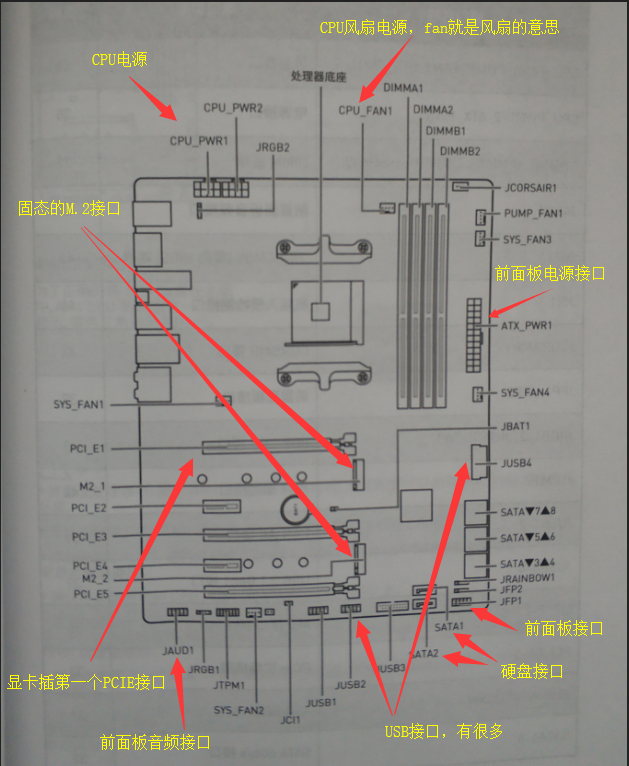

主板上接口很多，但真正要接的不多，，图是说明书第29页(组件概述)

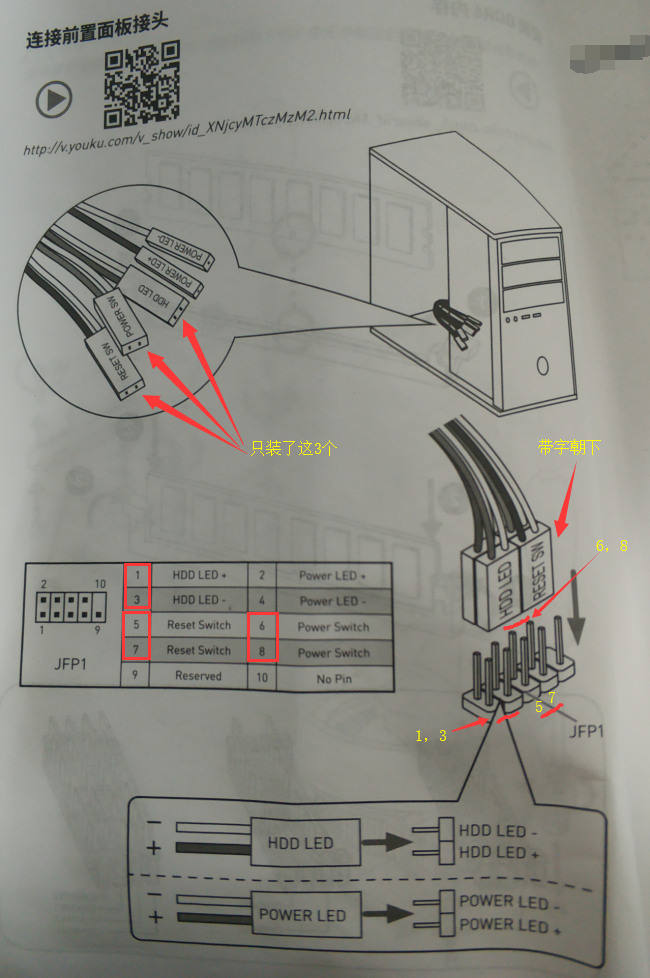

前面板线

前面板出来的线都要接到主板上

电源线

电源线给了5束，2束一样的都是给硬盘供电的，只用了一个

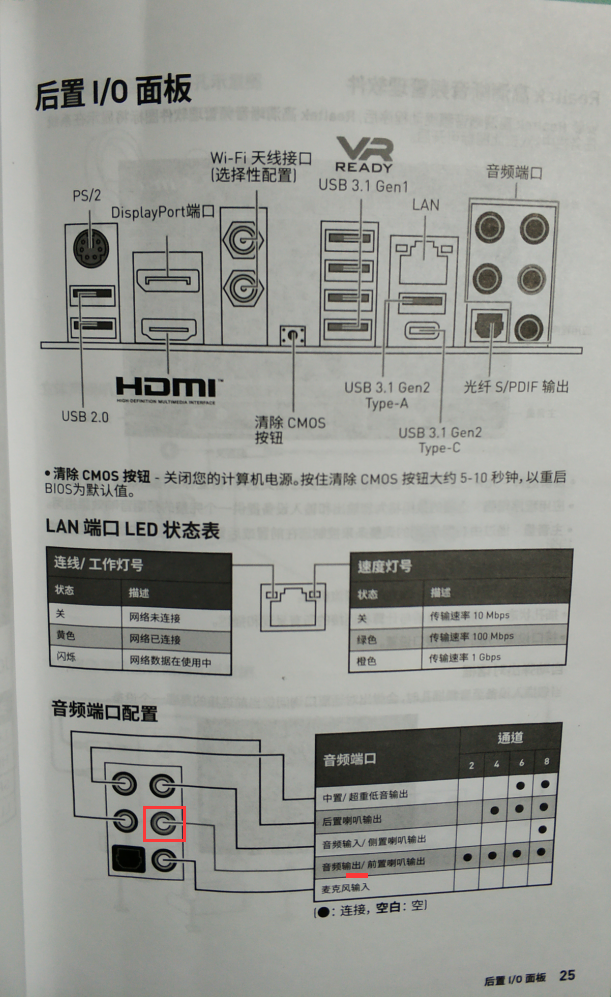

IO接口

安装系统

因为固态NVME协议只支持win10，所以我的win8PE不行。

可以用win10PE，或者直接把win10镜像的iso文件直接解压到U盘安装。

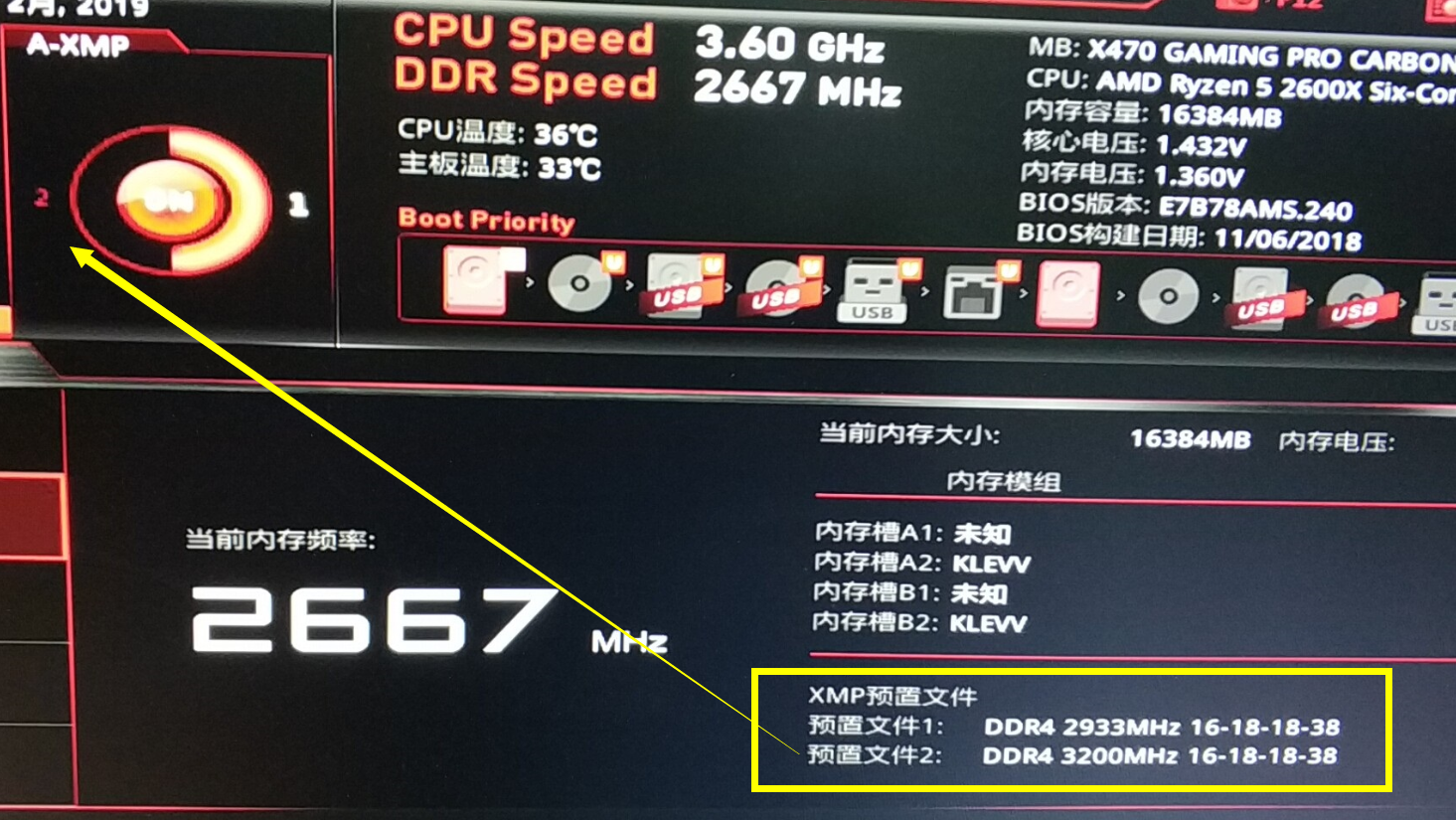

设置内存频率

进微星bois是DEL键，右上角选择简体中文

选择预设文件2，重启生效

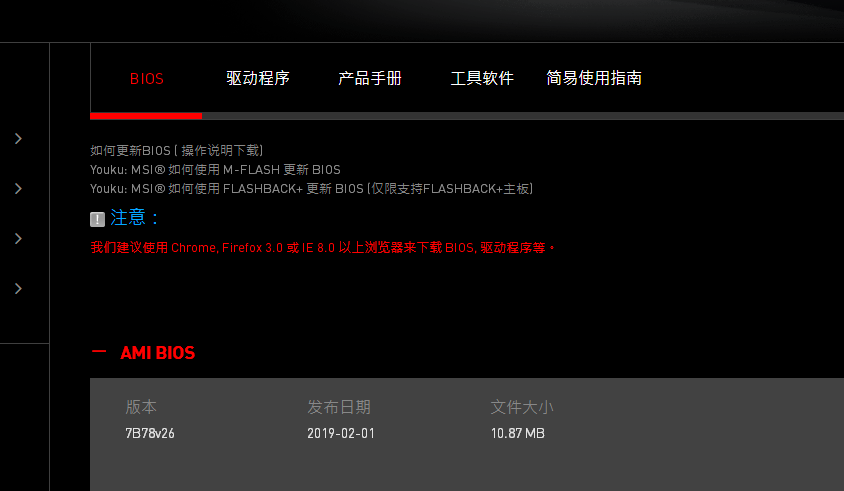

更新bois

支持中心：https://cn.msi.com/support#support_download

产品支持 X470 GAMING PRO CARBON：https://cn.msi.com/Motherboard/support/X470-GAMING-PRO-CARBON.html

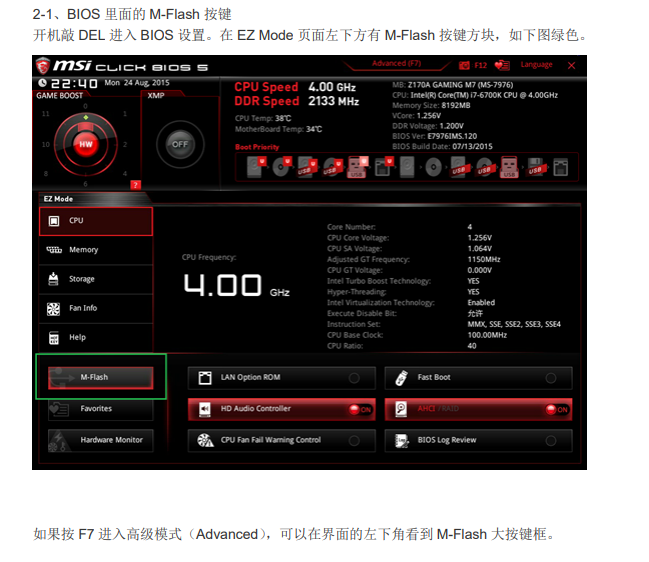

如何更新BIOS ( 操作说明下载)：http://event.msi.com/mb/mb_bios_cn.pdf

显卡驱动

RTX 2060 ：https://www.colorful.cn/server.aspx?classid=2825

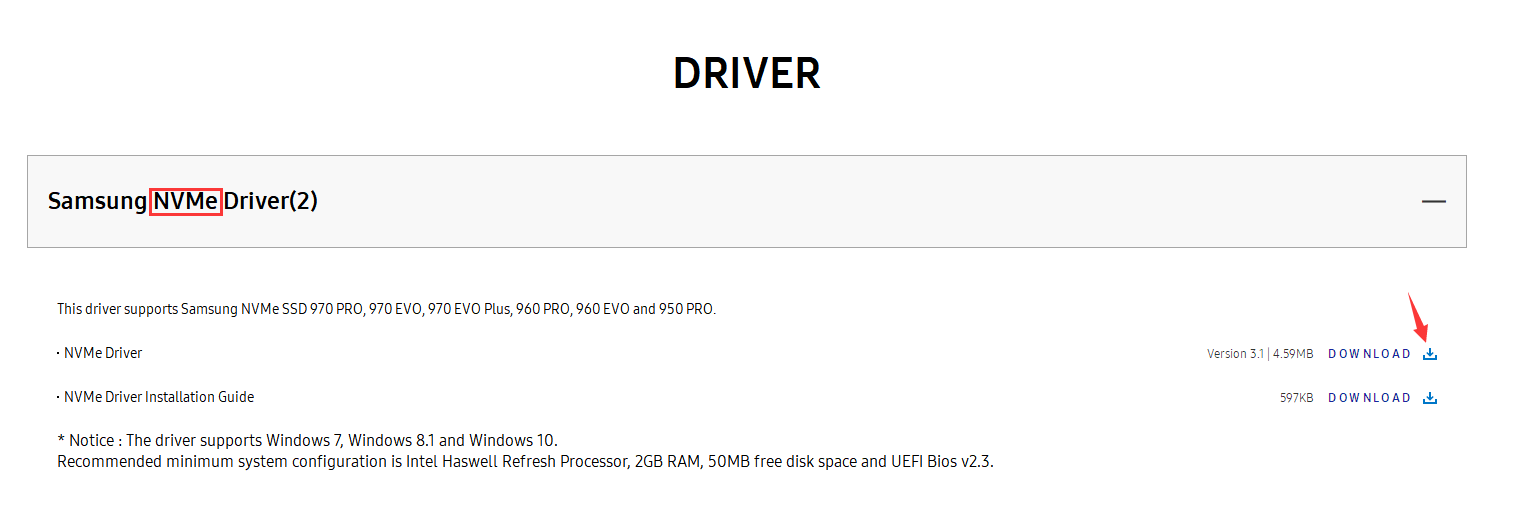

内存驱动

下载地址：https://www.samsung.com/semiconductor/minisite/ssd/download/tools/

装完让重启，也没个提示，，看看文件夹确实装了

别人装机

• http://baijiahao.baidu.com/s?id=1600460931531461870&wfr=spider&for=pc
• http://tieba.baidu.com/p/5647284322
