1、SHTC3简单说明　　

　　SHTC3是一个检测温度、湿度的传感器，可以检测-40℃~125℃的温度范围和0%~100%的湿度范围。

　　SHTC3的工作电压范围为：1.62V~3.6V。

　　SHTC3使用的通讯方式是I2C，通讯速率可以达到400KHz。

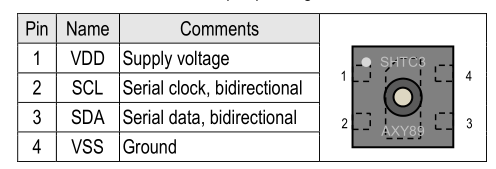

　　SHTC3的管脚图如下：

　　从图中可以看到，SHTC3只有4个引脚，电源和地、2个I2C通讯引脚。

　　关于SHTC3更多说明，可以查看它的规格资料。

2、SHTC3的设备地址和命令

　　在SHTC3的规格资料内，SHTC3的I2C设备地址为0x70，如下：

　　在实际的使用过程中，SHTC3的设备地址需要与读写数据/命令方向位组成一个字节同时发送，字节的最低位为读写数据/命令方向位，高7位是SHTC3的设备地址。

　　如果要通过I2C写数据或命令给SHTC3，在I2C起始信号之后，需要发送“1110 0000”，即0xE0给SHTC3，除了通过高7位“1110 000”的设备地址寻址还通过最低位“0”通知SHTC3接下来是写数据或命令操作。

　　如果要通过I2C读取SHTC3中的数据，在I2C起始信号之后，需要发送“1110 0001”，即0xE1给SHTC3，除了通过高7位“1110 000”的设备地址寻址还通过最低位“0”通知SHTC3接下来是读取数据的操作。

　　SHTC3的命令由2个字节组成，在发送命令时，主机需要通过I2C发送2个字节命令给SHTC3。SHTC3有如下命令：

 1 //SHTC3地址
 2 #define SHTC3_ADDRESS                   0x70
 3
 4 //SHTC3 命令
 5 #define SHTC3_WIRTE_CMD                 ((SHTC3_ADDRESS<<1)&0xFE)
 6 #define SHTC3_READ_CMD                  ((SHTC3_ADDRESS<<1)|0x01)
 7
 8 #define SHTC3_SOFT_RESET_CMD            0x805D//软件复位命令
 9 #define SHTC3_READ_ID_CMD               0xEFC8//读取SHTC3 ID命令
10 #define SHTC3_WAKE_UP_CMD               0x3517//将芯片从睡眠模式唤醒命令
11 #define SHTC3_SLEEP_CMD                 0xB098//使芯片进入休眠命令
12
13 //Normal Mode Clock Stretching Enable Measurement Command
14 #define SHTC3_NOR_READ_TEMP_FIR_EN_CMD  0x7CA2//
15 #define SHTC3_NOR_READ_HUM_FIR_EN_CMD   0x5C24//
16
17 //Normal Mode Clock Stretching Disable Measurement Command
18 #define SHTC3_NOR_READ_TEMP_FIR_DIS_CMD 0x7866//
19 #define SHTC3_NOR_READ_HUM_FIR_DIS_CMD  0x58E0//
20
21 //Low Power Mode Clock Stretching Enable Measurement Command
22 #define SHTC3_LOW_READ_TEMP_FIR_EN_CMD  0x6458//
23 #define SHTC3_LOW_READ_HUM_FIR_EN_CMD   0x44DE//
24
25 //Low Power Mode Clock Stretching Disable Measurement Command
26 #define SHTC3_LOW_READ_TEMP_FIR_DIS_CMD 0x609C//
27 #define SHTC3_LOW_READ_HUM_FIR_DIS_CMD  0x401A//

　　主机发送2个字节命令给SHTC3的代码如下：

 1 void SHTC3_WRITE_CMD(uint16_t cmd)
 2 {
 3     I2C_START();
 4     SHTC3_ERR = I2C_WRITE_BYTE(SHTC3_WIRTE_CMD);
 5     if(SHTC3_ERR != 0)
 6     {
 7         SHTC3_ERR = I2C_WRITE_BYTE((cmd>>8) & 0xFF);
 8         if(SHTC3_ERR != 0)
 9         {
10             SHTC3_ERR = I2C_WRI
