LPC2000 FLASH UTILITY 初体验/LPC2000 FLASH UTILITY 2.2.3下载地址

以前是用的FLASH Magic，最近一个板子用他下载不了程序就换LPC2000 FLASH 用用。



在官方网站下载了一个LPC2000 FLASH UTILITY 2.2.0,用不了，就在ZLG的网站上找了一个2.2.3的。



LPC2000 FLASH UTILITY 2.2.3下载地址：

http://www.zlgmcu.com/download/downs.asp?ID=1070



现在说下自己的使用心得。

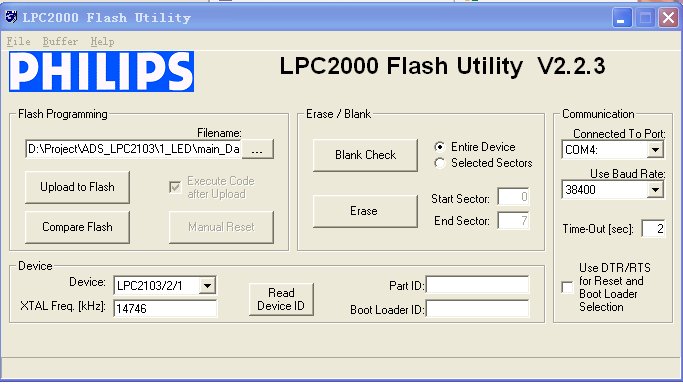

首先我们下载安装好以后，打开软件界面如下：



第一步：我们选择好COM口号，波特率。如下图

第二步：识别芯片型号：

这里的Device是不能选择的，具体的型号，是读芯片的ID自动识别的。

这里我们要用到ISP功能，所以我们要把P0.14接上。点击Read Device ID时，就会出现一个提示，让你先按一下复位，再点OK。

我们按他们说的做就好了。

成功识别后，会在最下面有提示。



第三步：擦除芯片

如果识别成功了芯片ID，这里直接点Erase就好了。



第四步：下载

我们选择好要下载的HEX文件，点击Upload to Flash如下图：



下载成功会没有问题，这个时候我们把，P0.14的短接冒摘掉。

点击复位，程序就可以运行了。



希望我写的东西对大家有点帮助。！！



hnrain@2010/11/19
