悬臂梁压力传感器使用

最新推荐文章于 2025-02-19 16:35:48 发布

weixin_30625691

最新推荐文章于 2025-02-19 16:35:48 发布

阅读量1.4k

点赞数

原文链接：http://www.cnblogs.com/legion/p/7675633.html

版权

技新学习手册，配套传感器原厂手册

https://item.taobao.com/item.htm?spm=a230r.1.14.39.316626e0UtD8V&id=35896840896&ns=1&abbucket=2#detail

传感器的安装：

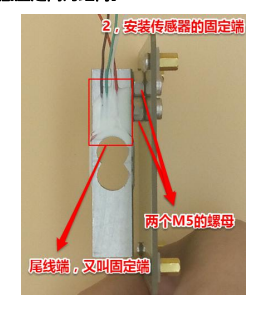

将传感器固定端上紧到底座（M4 的螺丝+M5 的螺帽+3mm 的内六角扳手）注：M5 的螺帽，起的作用是垫高传感器和底座之间的距离。

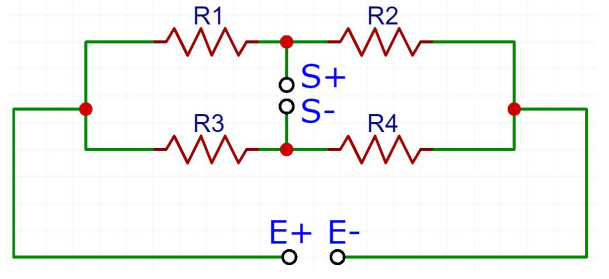

传感器原理图：

技小新的模块E+，E-，为电源正负极，分别为红色黑色

S+，S-为信号正和信号负，分别是绿色和白色。

此传感器的灵敏度为1mV/V

,如果电源电压是5V，那么S+ 和S-满量程输出就是+-5mV
