记录下标准网线水晶头的做法 100m/1G

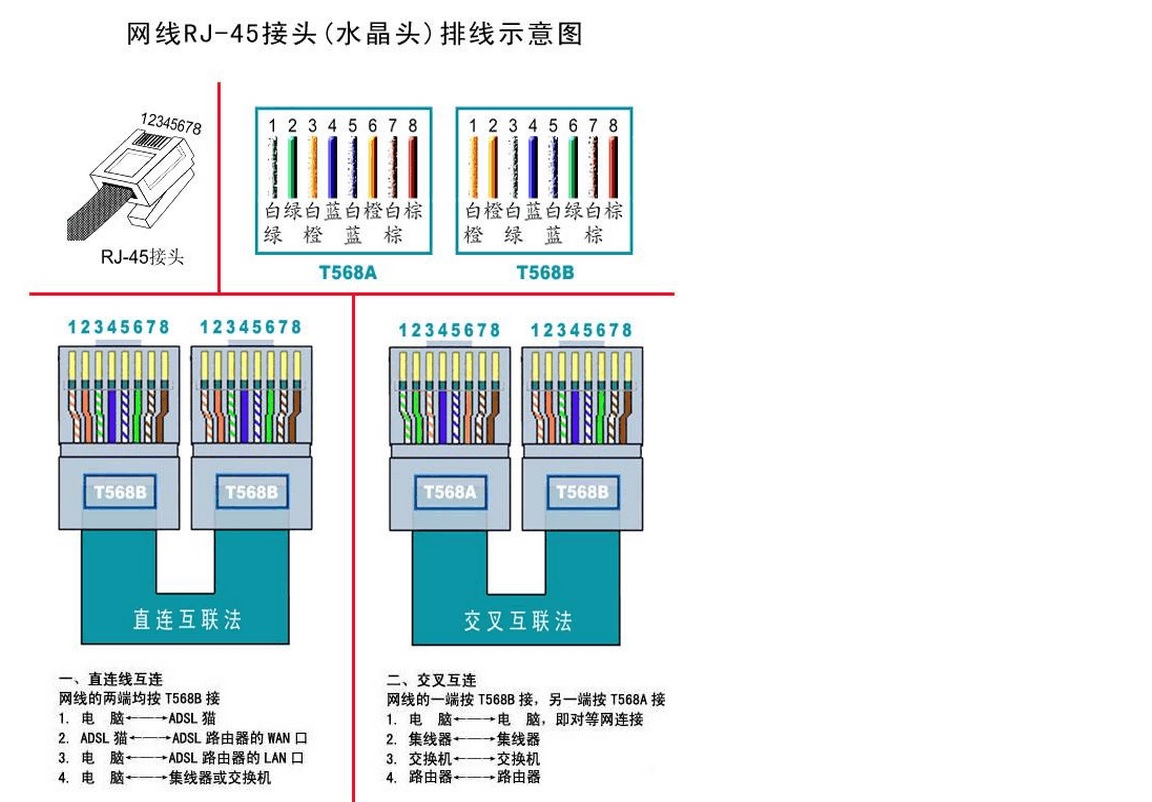

注意， 网线分平行线（也叫直连线）和交叉线。  用法见下图 。也就是相同层内用交叉线， 不同层用平行线。  所以两台电脑，两台非级联并行的路由才用交叉线，一般我们都用平行线即可。

千兆网和百兆网不同： 千兆用8根线， 百兆用4根。   实际做线时都按8跟做。 平行线统一用 T568B 排布，两边都是。



下图平行线时，百兆千兆做法相同。 交叉线时， 下图只是百兆网的做法。 千兆对应 T568B 的另一端线顺序应该是：



白绿、绿、白橙、白棕、棕、橙、蓝、白蓝
