一.DDS的原理

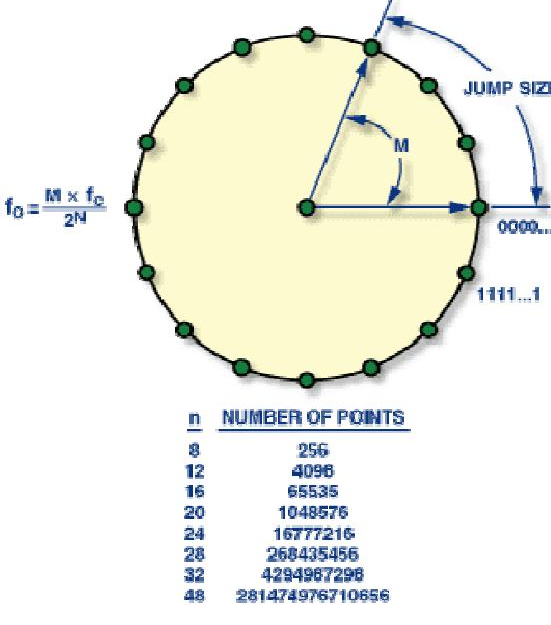

　　直接数字频率合成器（DDS），功能是通过输入频率输入字从而实现改变输出信号的频率的功能，它所利用的原理就是虽然对于一段正弦信号来说其幅度值是非线性的，但是其相位的值却是线性增加的，如下图所示：DDS的核心公式便脱颖而出

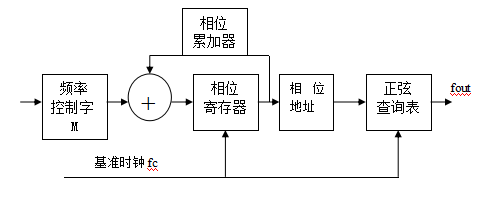

公式中N代表的是频率字输入的位数，当位数越大的时候输出的频率的频率分辨率便会越高，DDS的核心原理也如上图所示：

二.ROM的设计实现

　　如果仅仅是为了设计方针可以通过$redmem来实现对某一文件的读取，但是为了实现可以综合的系统的设计我们采用如下的采用vivado自带的IP内核来设计，其实实现的过程是非常简单的，我们要完成的最主要的任务就是用vivado(我所使用的开发平台)完成ROM的IP核的配置工作，以及其他的工作即可，那么接下来我们来介绍一下ROM的配置：

　　首先第一步：（打来项目的IP catalog）
