抽壳

概念:移除一个或者多个面,然后将其余的模型外表面向内或者向外偏移相等或者不等的距离



 针对不同面设置不同厚度



方向参考

有实体的一侧是内测,

没有实体的一侧是外侧



顺序

先圆角再抽壳



加强筋.

点击“筋”,

选择图示平面,绘制一条直线

突出草图,然后设置参数

效果如图所示



扫描

先草图绘制一个样条曲线作为路径

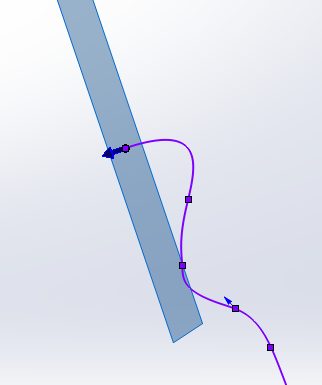

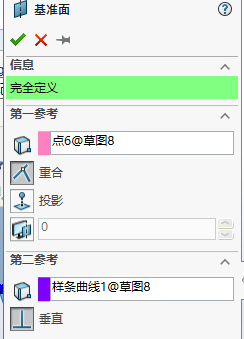

绘制一个基准面,垂直于该路径

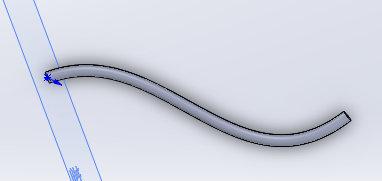

点击扫描,分别点击草图中的圆和路径





放样



 点击“放样凸台、基体”命令,

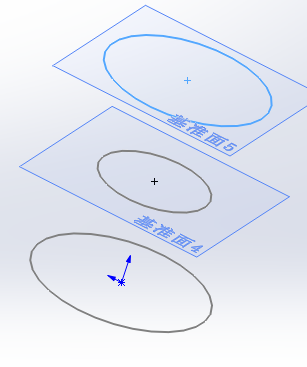

对上图依次从下到上选择

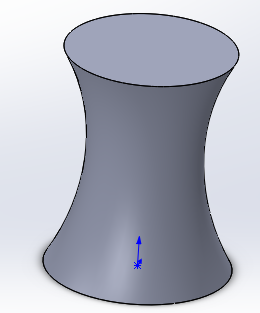

得到

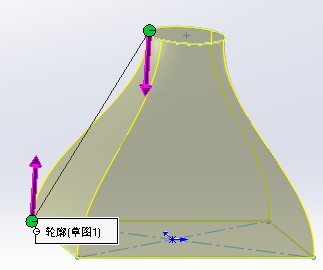

设置起始结束约束







 表示起始处相切长度,下面图示箭头

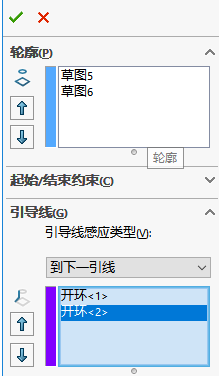

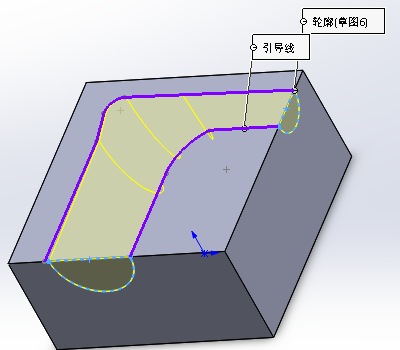

放样特征引导线

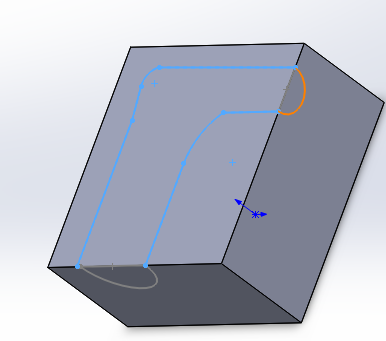

如图绘制2个半圆作为起始轮廓线,

上平面2条线作为引导线
