WCDMA的R99版本网络结构

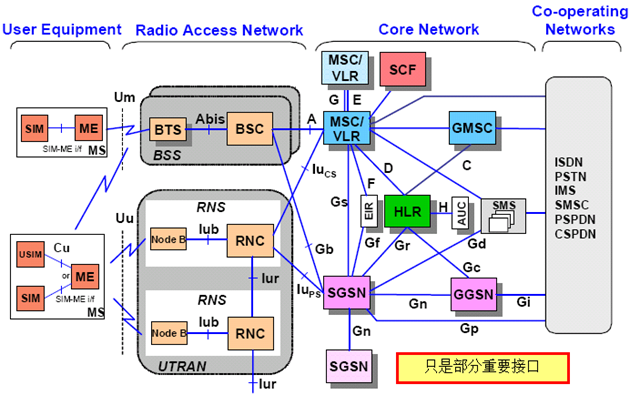

     上面这幅图是WCDMA的R99版本网络结构和重要接口的拓扑结构图。根据上图，我们将重点掌握一些重要的接口，当然前提是我们必须先要掌握这种很有层次的网络结构。

    网络整体由两部分组成，即继承了GSM核心网的R99版本核心网和全新的无线接入网（RAN），此无线接入网由Node B和RNC组成，在接入网（UTRAN）中使用ATM技术作为底层传输技术。

    R99核心网的主要网络实体及其功能：

    1、MSC/VLR   负责UE的呼叫控制过程的处理、UE的移动性管理、鉴权和加密，但在此需要注意的是如果丰关的UE是智能网业务的签约业务，那么MSC的呼叫控制权将交给SCP（专门负责智能网业务）处理，SCP与MSC之间通过CAMEL协议进行信令交互。如预付费用户是由SCP进行呼叫处理的。

    2、GMSC   是WCDMA移动网CS域与外部网络之间的网关节点。通过C接口与HLR相连，通过CAP接口与SCP相连，可见上图。

    3、SGSN   执行移动性管理、安全管理、接入控制、路由选择等功能。通过Iu_PS接口与UTRAN相连，通过Gn/Gp接口与GGSN相连等，可见上图。

    4、GGSN   负责GPRS PLMN与外部分组数据的接口，提供如防火墙的网间安全机制。为了完成分组会话，UE需要与GGSN之间建立一条PDP上下文，一个PDP就如同UE与外部网络之间的管道。

    5、HLR和AUC   同GSM核心网中的实体功能一致。

   R99接入网：

    1、在不使用Iu-Flex的情况下，一个RNC只会分别通过Iu-CS和Iu-PS与一个核心网电路域的MSC以及一个分组域的SGSN相连。

    2、在两个RNC之间可以使用Iur接口相连，通过此接口能够实现一个呼叫同时与两年RNC相连接的软切换，需要注意的是话音数据依然通过原来的RNC送达核心网，经过新的RNC的数据会通过Iur接口送达原RNC。SRNC（原RNC）将通过帧选择功能选择在多个Node B之间传输质量好的数据帧发送给核心网。

    3、Node B负责信道编码、交织、速率匹配、扩频、与RNC之间的信令。RNC通过NBAP信令完成对Node B的控制。

    4、RNC负责UE（通过Node B)与核心网之间信令和数据的转发，通过ATM交换来实现。RNC与核心网的CS域和PS域相连，进行NAS信令的发送和接收。RNC负责处理来自核心网的寻呼消息。还有，RNC与接入网的操作维护中心（OMC）相连，负责完成与操作维护中心的通信。

    补充说明：

    后面的R4版本在原版本基础上增加了Node B的同步选项，利于降低与TDD的干扰，也有利于网管的实施；    规定了直放站的使用；增加了QOS协商，提高了无线资源管理效率；    核心网方面引入了软交换的概念，分开了呼叫控制和承载。

    后面的R5版本引入IMS的概念，提出了HSDPA技术，使得下行理论速率达到14.4Mb/s。Iu、Iur、Iub接口增加了基于IP的可选传输方式，在无线接入网也引入了IP化的概念。核心网方面是在R4基础上增加了IP多媒体子系统，IMS。
