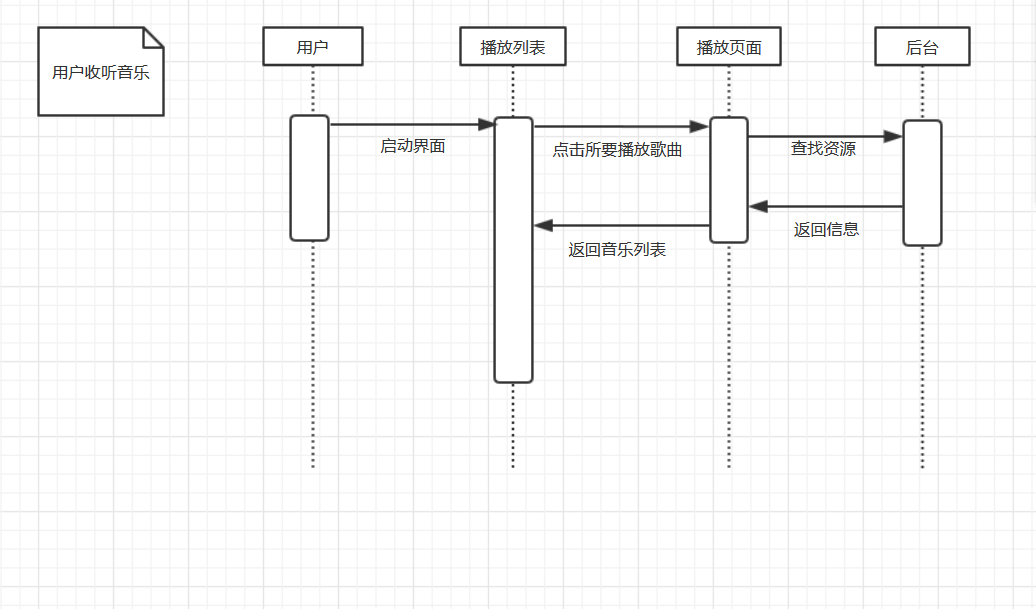

时序图

1、角色（Actor）
系统角色，可以是人或者其他系统，子系统。
2、对象(Object)
对象代表时序图中的对象在交互中所扮演的角色，位于时序图顶部和对象代表类角色。

对象一般包含以下三种命名方式：

第一种方式包含对象名和类名。

第二种方式只显示类名不显示对象名，即为一个匿名对象。

第三种方式只显示对象名不显示类名。

3、生命线(Lifeline)生命线代表时序图中的对象在一段时期内的存在。时序图中每个对象和底部中心都有一条垂直的虚线，这就是对象的生命线，对象间 的消息存在于两条虚线间。

4、控制焦点(Activation)

控制焦点代表时序图中的对象执行一项操作的时期，在时序图中每条生命线上的窄的矩形代表活动期。它可以被理解成C语言语义中一对花括号“{}”中的内容。

5、消息(Message)

消息是定义交互和协作中交换信息的类，用于对实体间的通信内容建模，信息用于在实体间传递信息。允许实体请求其他的服务，类角色通过发送和接受信息进行通信。
