Mini2440--P35屏幕，写LCD驱动程序时遇到的硬件问题

Mini2440--P35屏幕

（1）LCD控制电源和LED背光电源的链接

（2）P35屏幕：从2440的引脚到P35屏幕



（1）LCD控制电源和LED背光电源的链接

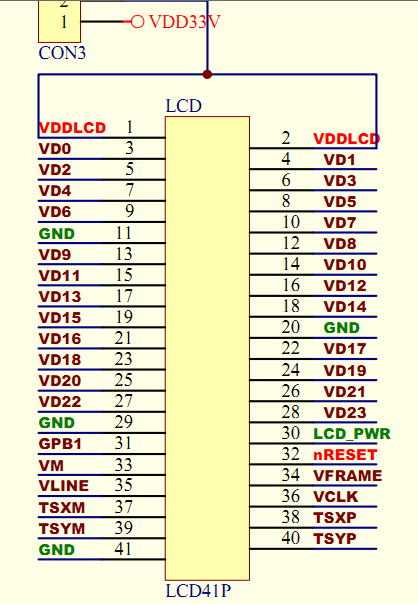

　　看开发板原理图：

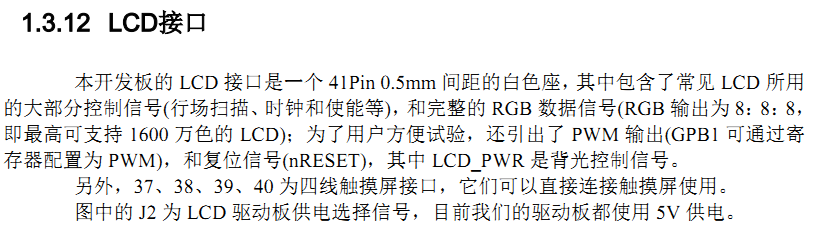

还有用户手册：



可知：开发板已经把LCD的电源接好（让LCD可以工作起来），但是还没有打开LED背光电源，需要自己设置。

LCD_PWR对应的引脚：

所以设置GPG4就可以控制LED背光电源了。



（2）P35屏幕：从2440的引脚到P35屏幕

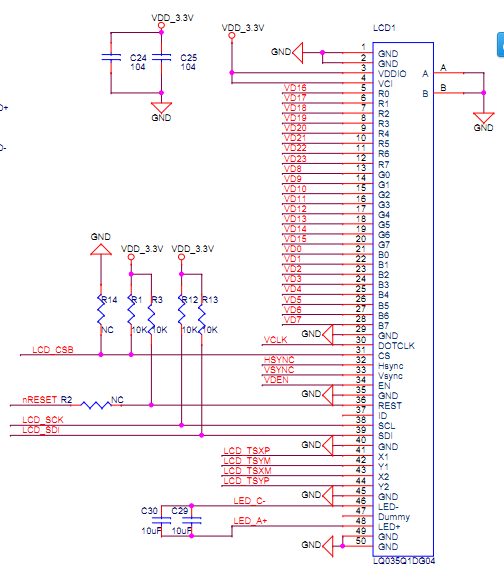

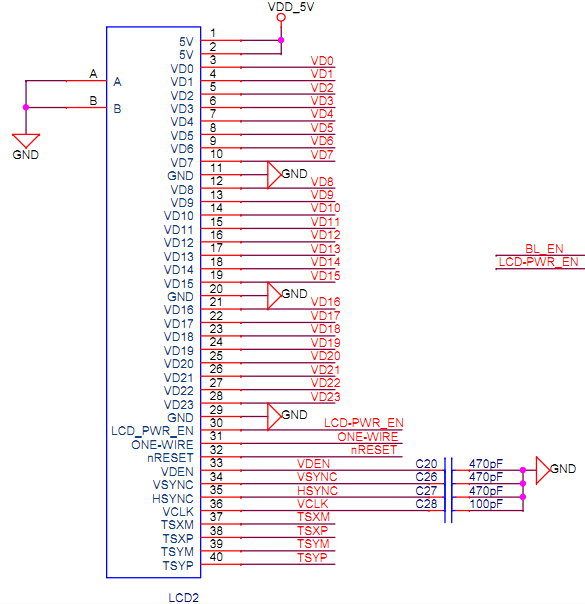

文档 LCD-P35-1312.pdf 中，左侧的40个引脚表示与2440相连的引脚，这些引脚连接到其他芯片（此文档中部的）的处理，产生的信号直接连到LCD-P35。

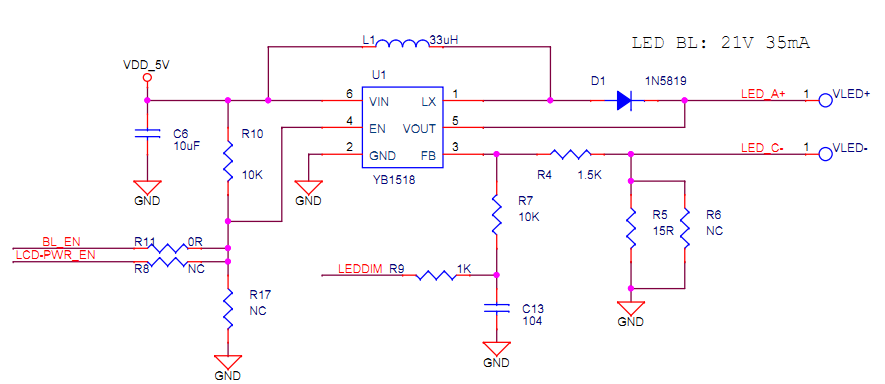

例如下面的三幅图，就是通过LCD-PWR连接到YB1518芯片，产生出 LED A+和LED C- , 然后连接到P35屏幕。
