戴尔机架R720内部结构

从戴尔12G服务器机箱可以看出，不仅延续免工具拆装设计，通过机箱顶盖的拉手可以将机箱盖方便的拆开，内部处理器与前置面板的硬盘之间，设置了6个支持热插拔的散热风扇，并加装了导风罩，导流罩安装在散热风扇后面，可以加速空气在机箱内部的流动性。

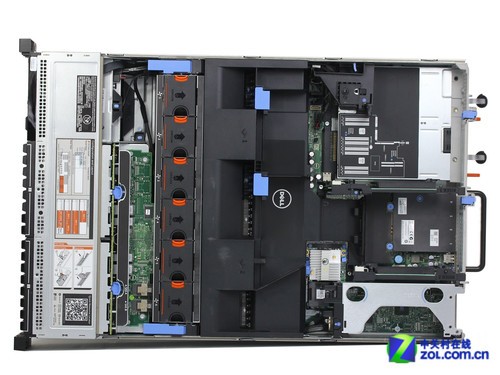

R720服务器内部结构

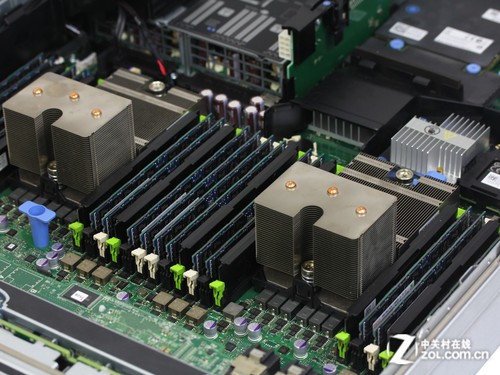

值得注意的是，可以免工具拆装的部分均用蓝色进行了标识。内存插槽数量比上一代有所扩展，增加为现在的24个，最高支持768GB DDR3内存。而处理器的散热座摆放方式也从横向，改为直向。

内部设计布局

这台服务器的处理器安装依然比较传统的设计，相比之前惠普采用新的智能插槽指引设计，安装与更换处理器的过程和以往区别不大。

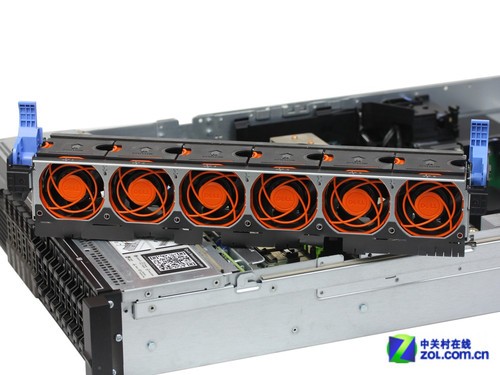

搭配6个热插拔风扇



导流风罩和独立冗余风扇

通过免工具拆卸设计，机身内置了6个支持热插拔的散热风扇，同时每个冗余风扇可以单独安装，提供整组风扇可以通过模块支架全部拆卸的模块设计，而风扇后方是导风罩，进一步加强硬件组件的散热效果。

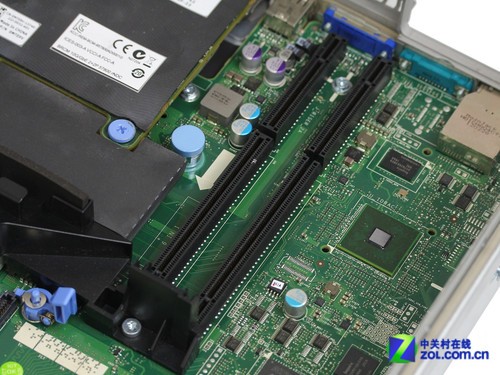

PCI-e扩展插槽

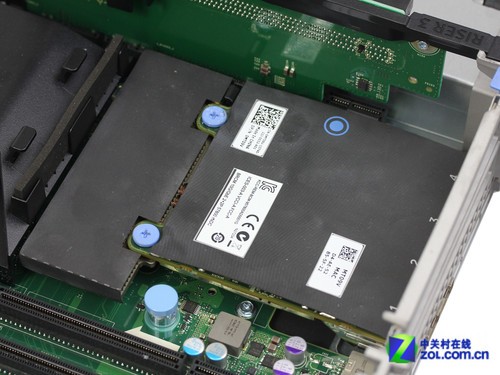

2个千兆网络端口+2个万兆端口模块

在网络应用方面，戴尔提供了可更换的网络模块，主板不再整合网络接口，用户可以根据自己需要选择千兆或者万兆的接口，更符合用户根据业务情况采购的实际需求。
