基础篇：3.1.4）注塑件-热熔

本章目的：了解塑胶件热熔装配方式的设计要点。



1.热熔的概念和原理

热熔是塑胶件与塑胶件或与其他零件，如金属件、印制电路板等进行装配的一种方法。热熔的原理：在塑胶件上有称为热熔柱的局部凸起，在需装配的零件上有对应的孔，热熔柱穿过孔，通过加热使热熔柱熔化再成型，从而将另一个零件紧固。根据加热方法的不同，热熔可分为热风热熔和脉冲热熔两种。

1.1 热风热熔

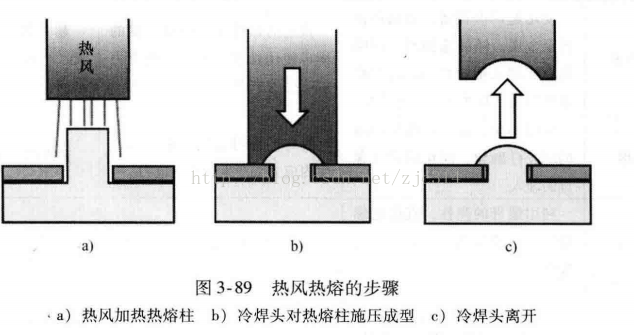

热风热熔是通过热风机产生热风，热风将塑料上预留的热熔柱、肋、筋等加热到塑料玻璃化转化温度（Tg)之上使之软化，通过冷焊头对塑料施加压力使其再成型，然后冷却到Tg之下，从而形成对另一个零件的永久性固定，如图3-89所示。



1.2 脉冲热压

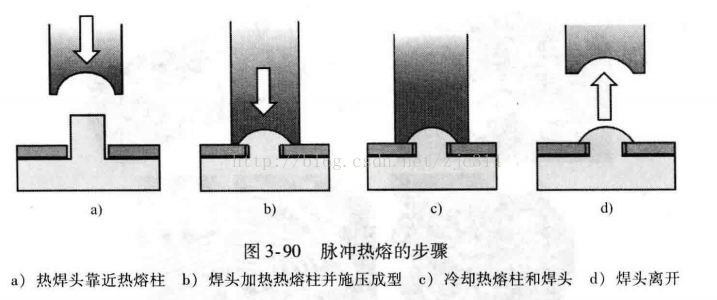

脉冲热压是利用变压器产生一个低电压的大电流，通过焊头令其迅速发热，热焊头将塑料加热到Tg之上使之软化，施加压力再成型，然后通过冷气将塑料冷却到玻璃化温度之下，从而形成对另一个零件的永久性固定，如图3-90所示。

//和超声波焊接的区别在于，超神波热熔加热焊头，超声波焊接加热塑料。

2.热熔的优点

相对于其他塑料装配方法，热熔具有以下优点：

>结构简单，仅仅利用塑料自身特性即可实现装配。

>无须添加任何粘合剂、溶剂、填料，不需要额外的紧固件。
