SDN练习一

SDN练习第一题

题目描述

---

实现网络拓扑：

具体要求：

• 南向接口采用OpenFlow 协议。
• 可查看网络的拓扑信息视图。
• H1、H2、H3、H4 任意两两可互通。

实现思路

---

• 利用mininet可视化图形界面miniedit画出网络拓扑以及实现openflow协议，之后导出python脚本。
• 运行floodlight控制器。
• 运行python脚本并连接floodlight控制器。
• ping以及拓扑信息视图获取。

miniedit

---

• 使用以下命令运行miniedit：

root@ubuntu:/home/liuhy# cd mininet/
root@ubuntu:/home/liuhy/mininet# cd examples/
root@ubuntu:/home/liuhy/mininet/examples# ./miniedit.py

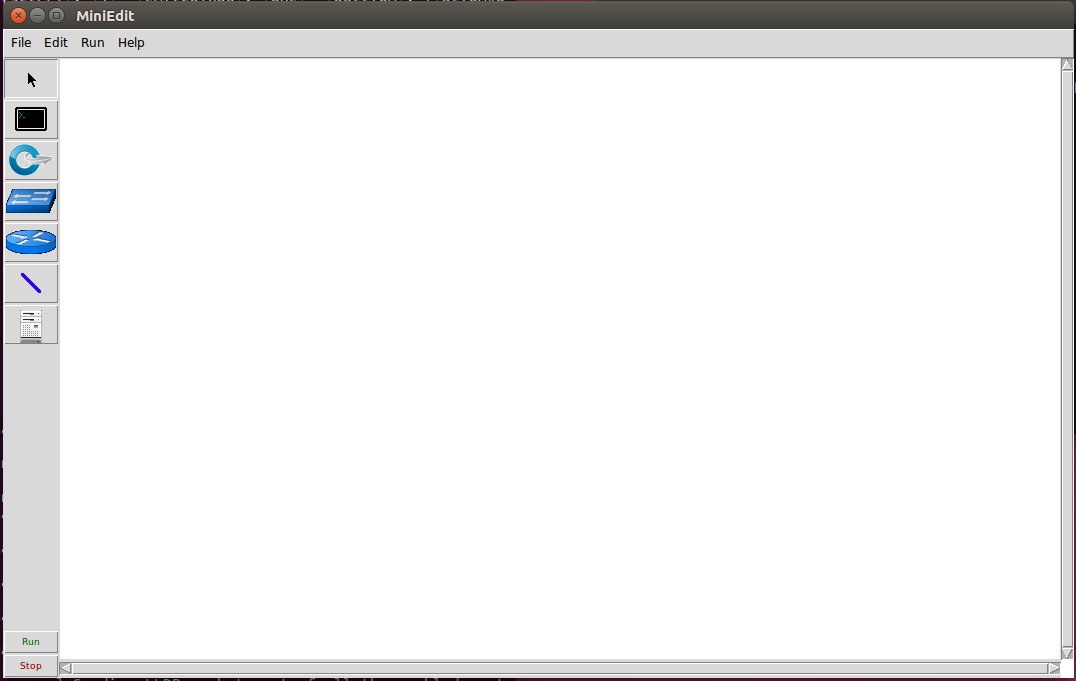

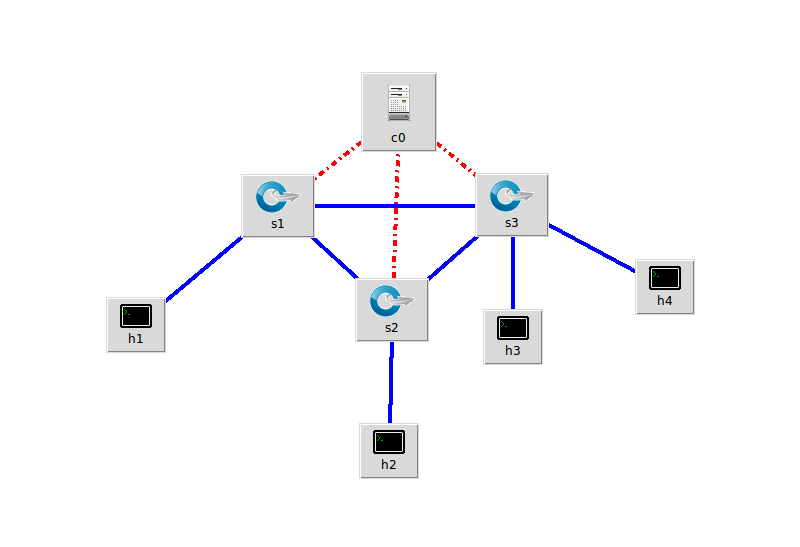

• 画出拓扑：


• 右键点击控制器c0选择Preferences修改信息如下：

说明：1.2版本的flood了light控制器默认端口为6653。不修改会造成端口冲突等问题。

• 左上角Edit→Preferences来编辑协议等信息。

• 左上角File→Expoet Level 2 Script储存python脚本。

运行floodlight控制器

---

• 通过以下命令来创建floodlight控制器，默认端口6653。

root@ubuntu:/home/liuhy# cd floodlight/
root@ubuntu:/home/liuhy/floodlight# java -jar target/floodlight.jar

运行脚本

---

• 为了确保准确无误，我们来检查脚本。

root@ubuntu:/home/liuhy/mininet# vim sdn1.py

• 保存

运行脚本连接控制器

---

• 注意：脚本直接运行，不用像实验三那样子配置参数，因为脚本中已经配置完毕。

root@ubuntu:/home/liuhy/mininet# sudo python sdn1.py

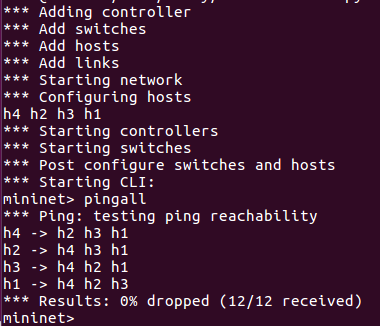

• 效果如图

  • mininet

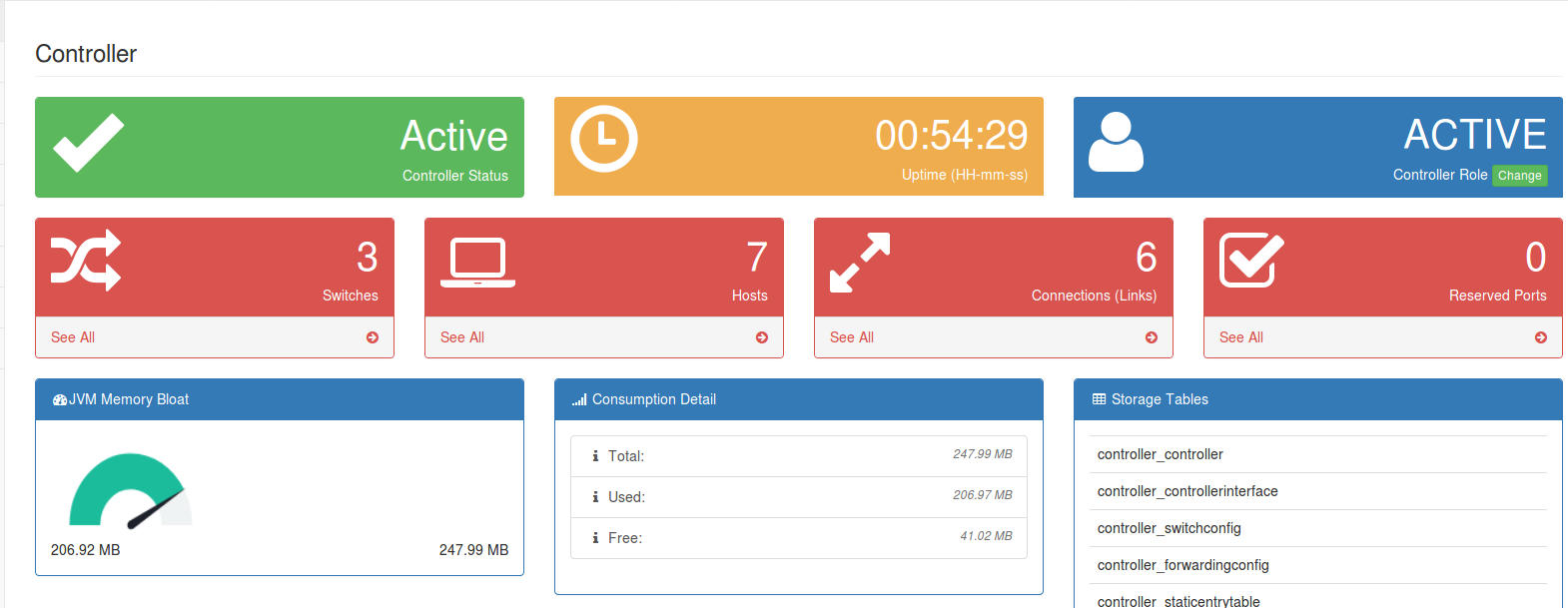

  • floodlight


信息获取

---

• 连接状态

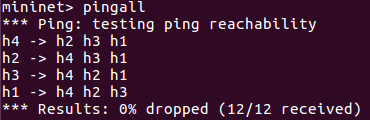

mininet> pingall

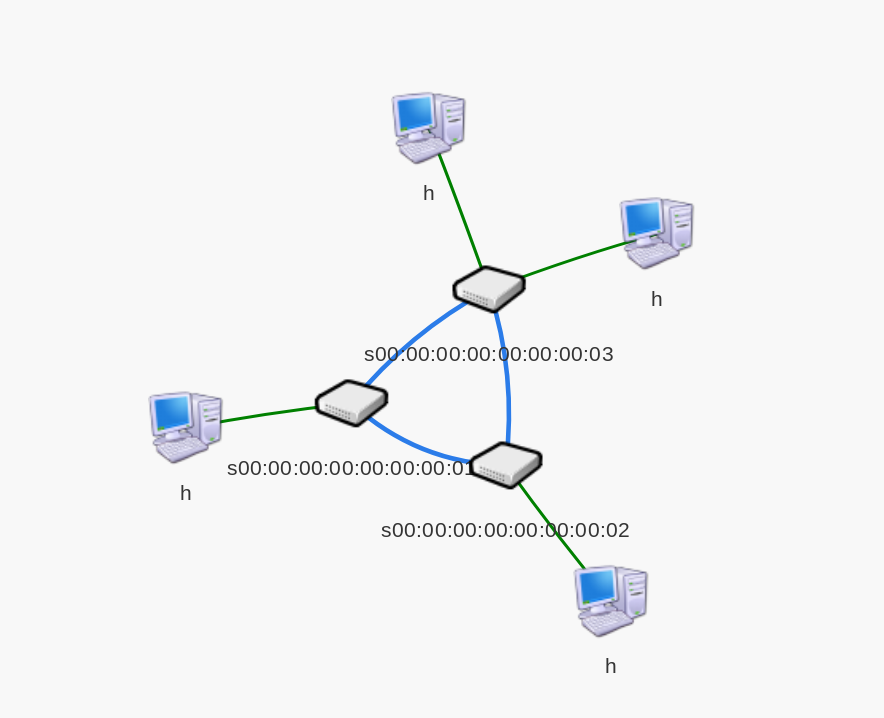

• 拓扑信息

遇到的问题

---

• 安装floodlight时环境变量出现问题，管态下命令丢失。

• /bin 不在PATH 环境变量中，故无法找到该命令

  • 原因：配置java环境变量时，不小心把系统的PATH变量弄丢了(或者说覆盖掉)。
  • 解决方法：
    • 打开 ~/.bashrc 进行修改。
    • 运行 gedit ~/.bashrc
    • 如果碰到：“/gedit 不在PATH 环境变量中，故无法找到该命令”，问题，可以先设置临时的PATH变量。
    • 贴出设置环境变量方法
• 连接floodlight控制器时连接失败问题
  • 原因：端口错误。
  • 解决办法：
    • 查看相关版本生成控制器的端口号。
    • 理解脚本创建拓扑的原理，修改脚本。
