电容触控技术

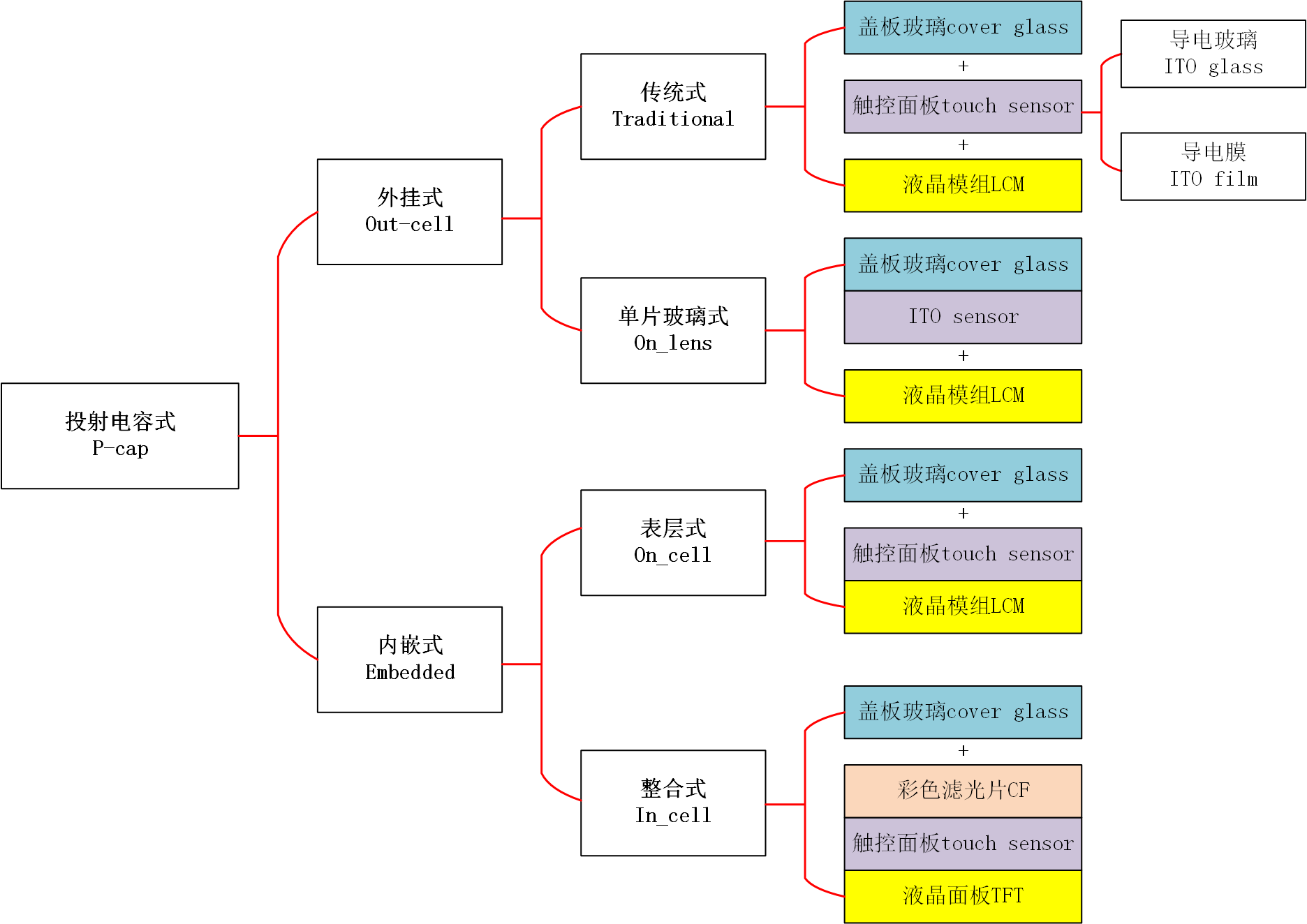

 投射式电容触摸屏类型



投射电容屏可分为自电容屏和互电容屏两种类型。

电容触控技术——自电容（self capacitance）

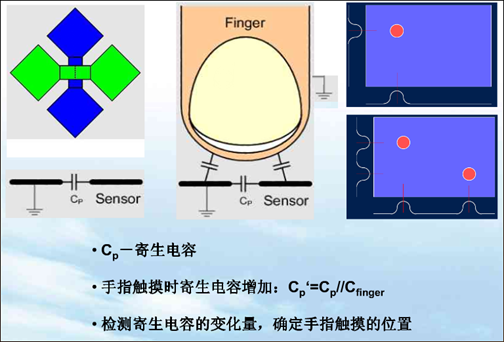

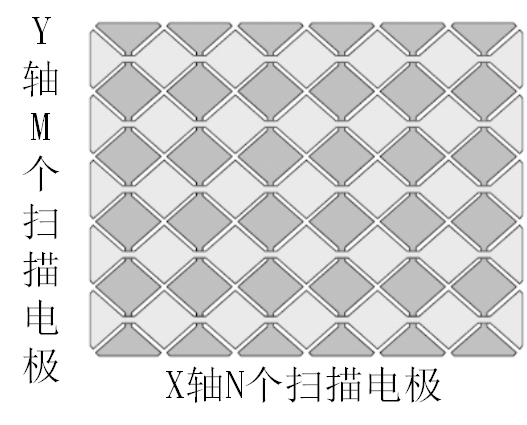

自电容：分别由X、Y扫描电极与地或人体构成自电容（人体接地）。一段接地，另一端接激励或采样电路；分别对M+N个电极进行扫描，检测自电容；自电容方式能准确报告单点触摸，多点触摸会出现“鬼影现象”，不能报告准确多点坐标，但是自电容方式由于扫描次数少，功耗较低。

电容触控技术——互电容（mutual capacitance）

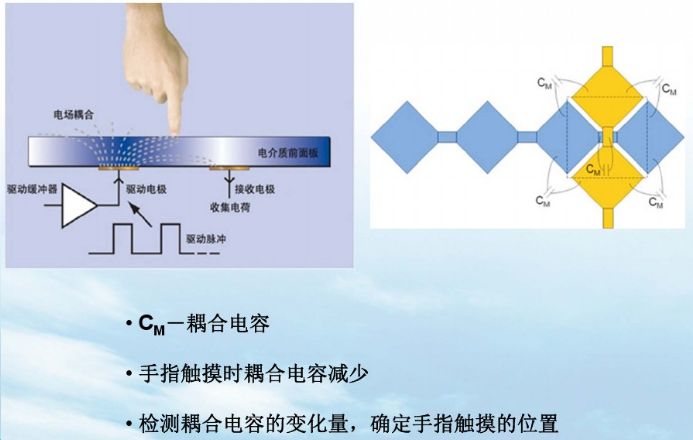

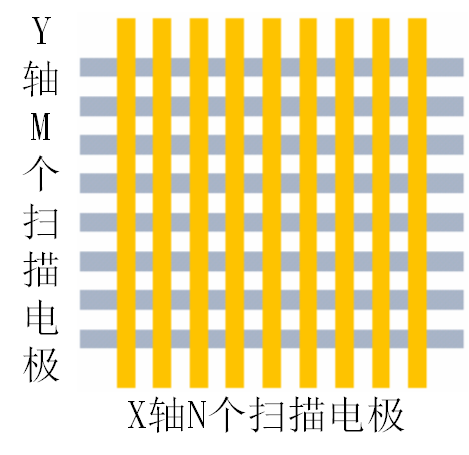

互电容：分别由X、Y扫描电极相互重叠构成互电容。利用两个电极传输电荷，通常一端接激励，另一端接采样电路。分别对M*N个电极进行扫描，检测垂直相交的两个电极之间的互电容。互电容检测方式能准确报告真实多点，但是由于扫描次数多，功耗较高。

互电容VS自电容

互电容以帧为单位上报触摸屏的事件。即每次扫描，均立即上报该次扫描的结果，包括触摸点数，每点的坐标。

自电容仅能针对单点触摸上报真实坐标。对多点触摸的情况，使用十分复杂的虚拟算法计算坐标，效率低，容易出错。

自电容式（self capacitance）触摸屏的原理

自电容屏是在玻璃表面用ITO(一种透明的导电材料)制作成横向与纵向电极阵列，这些横向和纵向的电极分别与地构成电容，这个电容就是通常所说的自电容，也就是电极对地的电容。当手指触摸到电容屏时，手指的电容将会叠加到屏体电容上，使屏体电容量增加。

在触摸检测时，自电容屏依次分别检测横向与纵向电极阵列，根据触摸前后电容的变化，分别确定横向坐标和纵向坐标，然后组合成平面的触摸坐标。自电容的扫描方式，相当于把触摸屏上的触摸点分别投影到X轴和Y轴方向，然后分别在X轴和Y轴方向计算出坐标，最后组合成触摸点的坐标。

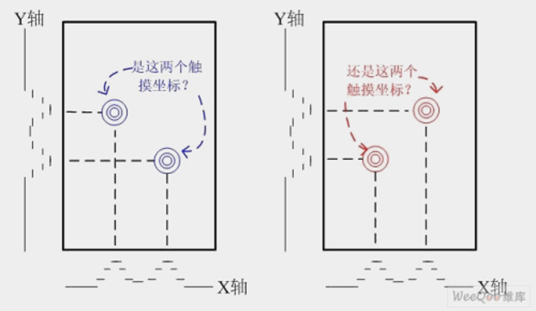

如果是单点触摸，则在X轴和Y轴方向的投影都是唯一的，组合出的坐标也是唯一的;如果在触摸屏上有两点触摸并且这两点不在同一X方向或者同一Y方向，则在X和Y方向分别有两个投影，则组合出4个坐标。显然，只有两个坐标是真实的，另外两个就是俗称的“鬼点”。因此，自电容屏无法实现真正的多点触摸。



互电容式（mutual capacitance）触摸屏的原理

互电容屏是在玻璃表面用ITO制作横向电极与纵向电极，它与自电容屏的区别在于，两组电极交叉的地方将会形成电容，也即这两组电极分别构成了电容的两极。当手指触摸到电容屏时，影响了触摸点附近两个电极之间的耦合，从而改变了这两个电极之间的电容量。检测互电容大小时，横向的电极依次发出激励信号，纵向的所有电极同时接收信号，这样可以得到所有横向和纵向电极交汇点的电容值大小，即整个触摸屏的二维平面的电容大小。根据触摸屏二维电容变化量数据，可以计算出每一个触摸点的坐标。因此，屏上即使有多个触摸点，也能计算出每个触摸点的真实坐标。

自电容式-互电容式

	互电容式	自电容式
多点触控	真实多点	模拟2点，有“鬼点”现象
控制电路	相对复杂	相对简单
数据获取速度	并行处理，速度快	串行处理，速度慢
运算数据量	很大，M*N规模	较小，M+N规模
功耗	较高	较低
TP本身SNR	高，电容变化率可达20%	较低，电容变化率<5%
抗环境影响	较高	一般，容易受GND变化的影响
方案灵活性	一般，TX和RX电路不能混淆	高，通道可以灵活配置
