城市综合管廊工程——综合管廊智慧运维统一管理平台

智慧城市提供支撑性配套解决方案，专注于各类综合运维及能源管理平台的研发与服务，业务聚焦于轨道交通、市政建筑、综合管廊、信息通信、商业地产、医疗卫生等行业和领域。

充分运用云计算、物联网等技术，结合深厚的智能硬件开发经验，自主研发出云憬智慧运维管理平台，并在此基础上融入了创新性的3DGIS+BIM无损无缝集成技术，打造出了适应物联网时代需求的综合管廊智慧运维统一管理系统.

作为高新技术企业及“双软企业”，始终秉持自主创新的发展理念，科技成果丰硕，目前拥有专利126项，软件著作权50项，高新技术产品17项，承担国家火炬计划7项，并参编了国家及行业标准7项，承担了江苏重点科研计划，获得了物联网产业发展专项资金。

以健全的管理体系为依托，应用现代化的信息管理系统，凭借卓越的研发、优质的产品、高效的服务为客户提供完善可靠的合作平台。

2基于3DGIS+BIM管廊智慧运维统一管理平台

综合管廊作为百年工程，有以下特点：生命周期长、线性距离长；管廊设施主体位于地下、空间相对狭小，地面情况复杂多变；容纳管线多、风险高、更换周期长；各管线权属单位不同，管理规范不同，行政管理部门也不同；面临内外部灾害、设备风险、人员风险等多种风险因素；运营运维周期长，累计成本高。因而，综合管廊安全、高效的运维尤为重要。

GB50838—2015《城市综合管廊工程技术规范》要求综合管廊设置环境与设备监控、安全防范、通信、预警与报警等子系统。

首先，各子系统内部具备监视与控制功能，同时为了满足管线环境、人员管理等需求，要求各子系统之间实现交叉的联动控制，具备系统间协同运行机制。

其次，综合管廊作为容纳多种管线的公共空间，需为专业管线监控系统提供必要环境信息；而入廊管线发生对综合管廊造成破坏事故也应接入综合管廊监控系统。

第三，综合管廊作为城市的“生命线”，一旦发生事故可能造成不可弥补的灾害损失，因此，综合管廊监控系统与各专业管线监控系统与应急响应系统进行关联设计，建立应急响应制度，实现应急预案，应急处理流程、应急联动等功能。

第四，综合管廊投入使用后也需要业务信息系统支撑以解决管理体系建设、技术管理、维护保养、空间管理、入廊用户业务管理、人员管理等一系列运营管理工作。第五，综合管廊作为城市地下系统的一部分，需满足城市相关管理要求，联通城市地理信息系统，为智慧城市、海绵城市建设打好基础。

因而，综合管廊有必要通过建立智慧运维统一管理平台，以实现监控与报警系统的各子系统之间相互协调，同时统一管理平台可与专业管线监控系统和城市管理系统的信息互通，并实现一体化的应急响应机制以及设备设施运维和运营管理功能。

3DGIS与BIM集成技术

BIM是一种以三维数字技术为基础并集成建筑工程项目各种相关信息的工程基础数据模型。BIM技术作为建筑信息化建设的重要技术，能够支撑工程规划、设计、建设、运维等阶段，以其详尽的信息数据作为模型基础，可以实现全程信息化、智能化。BIM具备的可视化、协调性、模拟性、优化性等特点，使其在综合管廊运维阶段的应用得到了重视。

3DGIS技术突破了传统二维平面中空间信息可视化能力的局限，以三维方式描述城市立体空间信息内容，使建筑物和地形环境的空间关系得到展示。3DGIS可面向城市空间进行统一的表达，满足多尺度海量数据存储管理与应用分析。

BIM建立的三维模型虽然有着丰富的建筑信息，但是BIM着重于管理单体建筑，对于解决大范围建筑群体空间信息管理却不足；GIS使用的建筑模型只是追求模型尺寸的精确和虚拟现实重现，没有深入到建筑物构件和内部层面的管理。

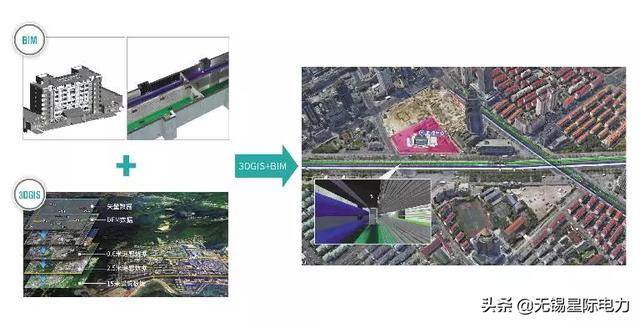

3DGIS与BIM集成技术(3DGIS+BIM)通过对BIM模型数据进行解析，将BIM实体模型转换为GIS表面模型，并提取其丰富的内部要素信息及相互关联关系，同时根据BIM和GIS坐标系统的特征与区别，实现三维模型的空间坐标基准统一，最终实现精确、完整的一体化数字三维表达模型。

3DGIS+BIM充分利用GIS、BIM各自技术的优势，将建筑模型微观数据融入其周围宏观地理环境中，使周围建筑体系和周边环境结合形成BIM+GIS的三维一体化空间，实现宏观与微观的信息融合。将其作为管廊信息系统的基础载体，实现管廊设施设备及管线管理信息可视化呈现，可极大地提升运维管理能力。

基于3DGIS+BIM的运维统一管理平台

运维统一管理平台基于云架构设计，运用物联网技术实现系统设备的状态监视、远程控制、报警/故障处理与分析等功能。平台内置3DGIS+BIM引擎，实现3DGIS与BIM空间无缝和信息无损集成，提供地理信息、城市地形、建筑模型等数据的存储、查询、空间定位、空间分析和发布服务。平台以三维一体化空间为载体集成管廊环境质量参数、附属设施监测信息，实现管廊监控与报警功能；以BIM模型和属性为基础构建管廊运维工作管理流程，精细控制运维过程，实现设施设备运维、运营管理的一体化。

平台具备负载均衡、冗余配置等功能，采用B/S架构，集成移动APP，具备易维护性、可扩展性和开放性，是理想的综合管廊三维可视化统一管理平台。

平台架构

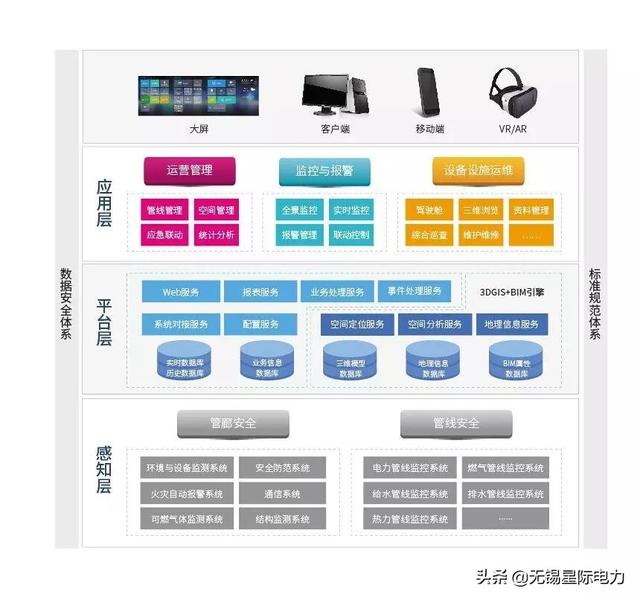

平台采用分层分布式架构，由应用层、平台层、感知层构成。

平台功能

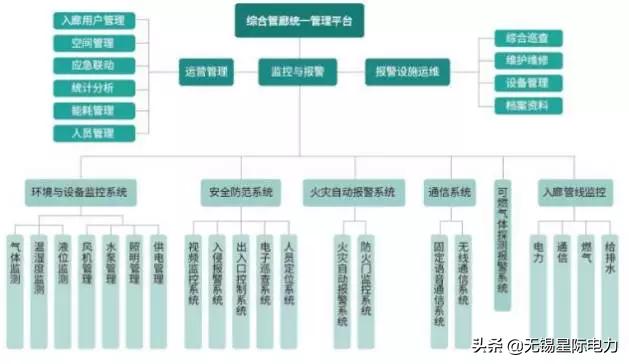

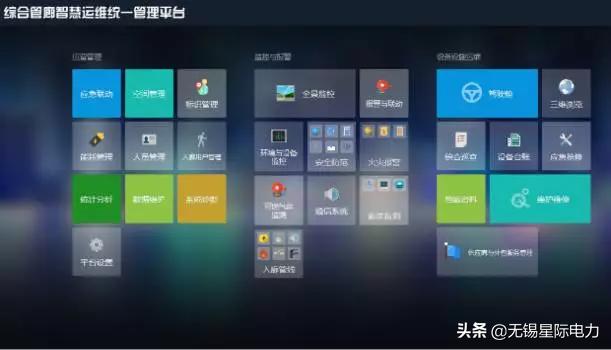

运维统一管理平台以保障管廊安全、稳定、高效的运行为目标，结合运维分工职责，系统设计为设备设施运维、监控与报警、运营管理三大模块。

备设施运维模块主要侧重于日常巡检、设备设施维护维修、设备档案以及管理体系要求、技术标准、操作规程管理等功能。按照日常维护、设备维修、应急抢修三种模式梳理构筑管廊设施设备维保管理流程，实现三维环境下设施设备的可视化定位、关联性查询和精细化维保管理。

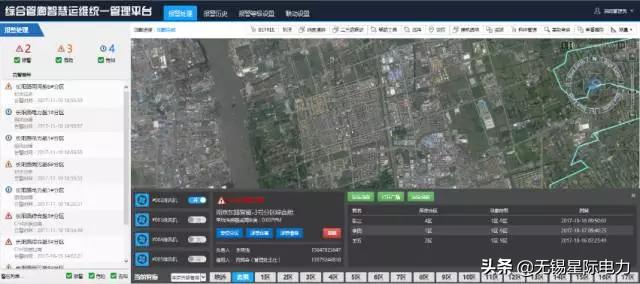

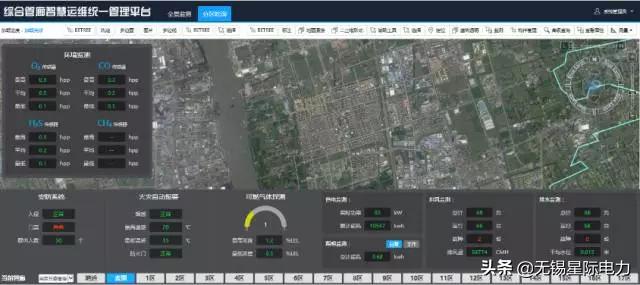

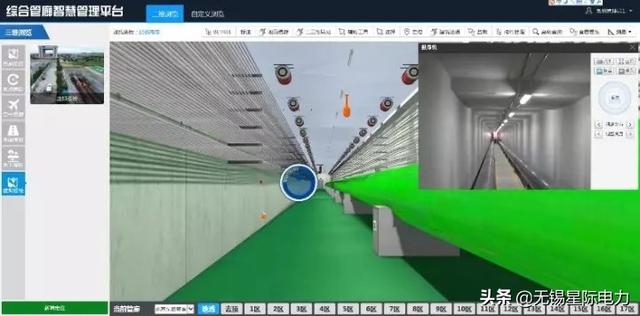

监控与报警模块主要用于管廊本体和附属设备设施的实时监控、报警处理和联动控制，集成了环境与设备监控、安全防范、通信、火灾报警、可燃气体等系统的信号数据，通过联动控制策略的设置、预、报警阈值的设定和数据的构件级展示，实现监测数据的全景展示、报警的快速处理、设备空间位置的精确定位。同时监控与报警模块还支持管线监测数据的接入功能，为管廊、管线运维管理、事故处置提供支撑。

运营管理模块主要针对运维管理人员用于统计分析、入廊业务等管理。日常运营主要是对管廊运行状况进行统计分析以掌握整体健康情况和能源利用效率，了解运行倾向，及时发现事故隐患，并采取适当措施予以排除；依据城市管理和专业管线权属单位要求，调整应急响应制度，编制应急预案、应急处理流程、应急联动逻辑，并进行应急预案模拟及应急联动管理；新增管线或管线变更时，提供空间规划及入廊用户流程管理等功能。

平台特点

空间一体

表达基于3DGIS技术，通过基础遥感图、矢量地图、数字高程模型等建立管廊周边的三维地理信息模型；采用信息解析技术突破BIM格式转换限制，实现市场主流BIM设计软件成果的转换，既实现BIM成果模型的完整描述，同时确保所有属性信息的无损提取，通过便捷的导入机制和数据库关联管理，实现空间无缝连接和信息无损集成，构建了包含管廊周边地形地貌、管廊内部、管线及附属设施设备的三维化数字空间环境，为管廊运维的全过程信息传递和共享使用提供基础支撑。

数据共享关联

平台集成的管廊及附属设施、管线、监控与报警系统各类设备等在三维化数字空间中既具有唯一的空间位置描述，同时具有空间关联关系。管廊设施设备在运维过程中产生的各类数据和信息，增加了空间维度。平台突破了传统技术局限，利用空间关联技术统一组织管理这些数据和信息，在实现不同系统数据间共享的同时，还可以通过空间属性实现信息的空间分析和关联使用，提高了跨系统联动的综合处理能力。

运维功能完整

平台运维功能分为设备设施运维、监控与报警、运营管理三大模块，内容涵盖了管廊运维业务中日常值班巡检、设备运行管理、环境设备监测、管廊管线安全、应急联动处置、设施维护维修，运行统计分析等诸多方面工作。平台采用开放技术架构，支持专业管线监控系统的联通接入；支持与相关管理部门信息平台的信息互通，是综合管廊智慧运维的完整解决方案。

数据海量承载

平台内置3DGIS+BIM高效引擎，将地理信息系统中的空间处理、存储、展示技术应用于BIM模型的数据处理过程，实现模型数据承载能力和三维运行效率的突破，使得平台模型承载不受数据量限制，三维环境运行效率满足大区域顺畅使用要求，具有支撑城市级管廊群的应用能力。
