简介：QPSK作为数字调制技术，在无线通信等领域得到广泛应用。本文档通过Simulink仿真平台，引导读者深入了解QPSK调制与解调的原理。实验包括二进制数据生成、相位映射、载波调制、信号干扰添加、匹配滤波和相位解调等关键步骤。通过“眼图”和“星座图”评估性能，并在 myOQPSK.mdl 模型文件中展示模块构建与仿真运行。同时，提供 www.pudn.com.txt 文件以获取实验指导和理论资料。 qpsk的仿真实验

1. QPSK调制技术概述

1.1 QPSK调制技术的基本原理

QPSK，即Quadrature Phase Shift Keying，是一种四相位调制技术，广泛应用于数字通信系统。它通过将输入的比特流编码成相位差为90度的四个不同的载波信号，从而实现每符号传输2比特的信息。这种方法不仅提高了数据传输效率，而且因其对频谱的有效利用，成为通信领域中提高频谱效率的重要手段。

1.2 QPSK调制技术的应用场景

QPSK技术在无线通信、卫星通信、光纤通信等众多领域有着广泛的应用。由于其相位变化数量与信息比特数的高效转换，使得它在传输数据量大、信道质量要求高的环境中尤为适用。同时，QPSK也作为更高级调制方案的基础，如16QAM、64QAM等。

1.3 QPSK调制技术的发展趋势

随着无线通信技术的快速发展，QPSK调制技术正面临着诸多挑战和机遇。一方面，为了应对更高数据速率的需求，QPSK正逐步与其他调制技术结合，例如OFDM，以优化频谱利用率和提高传输性能。另一方面，随着通信环境的多样化，QPSK也在不断适应新的应用场景，例如在物联网(IoT)和5G通信中的应用。

QPSK调制技术的不断优化与创新，标志着数字通信技术的进步，同时也为通信设备和系统的开发者带来了新的挑战和机遇。在接下来的章节中，我们将详细探索QPSK技术的仿真实现、具体应用，以及如何通过各种工具和方法，对QPSK调制进行性能评估与优化。

2. Simulink仿真实现步骤

2.1 Simulink软件环境介绍

2.1.1 Simulink用户界面概述

Simulink是MathWorks公司开发的一个用于多域仿真和基于模型的设计的软件包，它是MATLAB的一个附加产品。Simulink提供了一个可视化的开发环境，允许工程师设计复杂的系统并进行仿真，无需编写大量的代码。用户界面直观，包含工具栏、模型编辑器、调试和仿真控制面板等。

在Simulink的用户界面中，可以创建模型，然后将其转化为仿真工具。模型是由连接的方块组成的，每个方块代表一个功能模块或系统组件。用户可以拖放这些模块，将它们连接起来，形成一个完整的系统模型。Simulink提供了丰富的库，可以满足各种工程领域的仿真需要。

2.1.2 Simulink模型的基本构成

一个基本的Simulink模型由以下几部分组成：

库浏览器(Library Browser) ：通过它，用户可以访问Simulink提供的所有标准库和工具箱。
模型窗口(Model Window) ：在此窗口中创建和编辑模型。
Simulink工具栏 : 提供了创建模型所需的基本工具。
模型浏览器(Model Explorer) ：类似于文件浏览器，用于查看和管理模型中的所有对象。
仿真控制面板(Simulation Control Panel) ：用于开始、停止仿真以及控制仿真速度。

2.2 Simulink仿真实现流程

2.2.1 仿真模型的创建和配置

创建仿真模型的第一步是打开Simulink库浏览器，并从中选择需要的模块。将它们拖拽到模型窗口中。对于QPSK调制技术仿真实验，可能需要的模块包括信号源、调制器、信道以及接收端的解调器和性能评估工具。

接下来是配置模块的参数。双击每个模块可以打开其参数设置对话框，以便根据仿真实验的具体要求进行调整。例如，在信号源模块中设置正弦波的频率和幅度，在调制器模块中选择QPSK作为调制方式等。

2.2.2 模型参数的设置和优化

仿真的性能很大程度上取决于模型参数的设置。参数设置应该根据实际应用场景和目标来调整。例如，如果要模拟在噪声环境下的通信系统，就要在信道模块中添加适当的信噪比(SNR)。

参数优化可以借助Simulink中的优化工具进行。这可能包括调整信号源的参数，如频率和幅度，以达到最佳的信号质量，或者调整滤波器参数来减少信号失真。

2.3 Simulink仿真实验的运行与分析

2.3.1 仿真的启动和数据记录

仿真启动前，需要确保所有的模块都已经正确配置。通过点击工具栏上的运行按钮来启动仿真。Simulink允许用户记录仿真过程中的数据，用于之后的分析。用户可以使用To Workspace模块将信号数据导出到MATLAB工作空间，或者使用Scope模块进行实时的波形观察。

2.3.2 结果的可视化与分析方法

仿真完成后，可利用Scope模块、MATLAB画图命令以及数据分析工具进行结果的可视化分析。可视化分析不仅能够直观显示信号和性能指标的变化情况，还可以通过数据导出功能将数据转至MATLAB进行深入分析。

示例代码块与逻辑分析

以下是一个简单的Simulink仿真模型搭建的代码示例。假设我们将创建一个简单的QPSK调制解调模型，并进行仿真。

% 以MATLAB代码形式创建一个基本的QPSK模型
open_system(new_system('QPSK_Simulink','simulink'));

% 添加必要的模块
add_block('simulink/Commonly Used Blocks/Sine Wave','QPSK_Simulink/SineWave');
add_block('simulink/Modulation/Phase Shift Keying Demodulator Baseband','QPSK_Simulink/PSKDemod');
add_block('simulink/Discrete/Sample and Hold','QPSK_Simulink/SampleHold');
add_block('simulink/Sinks/Scope','QPSK_Simulink/Scope');

% 连接模块
add_line('QPSK_Simulink','SineWave/1','SampleHold/1');
add_line('QPSK_Simulink','SampleHold/1','PSKDemod/1');
add_line('QPSK_Simulink','PSKDemod/1','Scope/1');

% 配置模块参数
set_param('QPSK_Simulink/SineWave','Amplitude','1');
set_param('QPSK_Simulink/SineWave','Frequency','100');
set_param('QPSK_Simulink/PSKDemod','PhaseOffset','pi/4');
% 其他参数根据需要配置...

% 运行仿真
sim('QPSK_Simulink');

代码中，我们首先创建了一个新的Simulink模型，并添加了必要的模块。模块之间的连接通过 add_line 函数实现。每个模块的参数通过 set_param 函数进行配置，以模拟QPSK调制解调过程。最后，通过 sim 函数运行仿真并观察波形。

在实际应用中，这只是一个非常基础的示例，更复杂的模型会包含更多的模块和参数设置。

3. 随机数生成器模块应用

3.1 随机数生成器的功能与原理

3.1.1 随机数生成器模块介绍

在数字通信系统中，随机数生成器是一个基础且关键的模块，尤其在QPSK调制技术中，它用于模拟信号源以及对信号进行随机化处理。随机数生成器模块可以生成一系列离散的、无记忆的随机数序列，这些序列在通信系统中通常用于模拟信息源的随机性，或者作为调制过程中的参考信号。为了模拟真实的信号特性，这些生成的随机数通常需要满足一定的统计特性，例如均匀分布、高斯分布或其他特定的概率分布。

3.1.2 随机数生成的理论基础

在理论上，随机数生成器通常基于一定的算法来生成伪随机数序列。这些算法虽然不是真正的随机，但其生成的序列在统计意义上近似于随机序列，通过一定的测试，如序列的均值、方差、自相关函数等统计特性来确保其在特定应用中的适用性。伪随机数生成器（PRNG）的核心在于一个初始值，称为种子（seed），种子的不同会决定生成序列的不同。

一个理想的随机数生成器需要具备以下特性：

均匀分布 ：生成的随机数在0到1之间均匀分布。
长期周期 ：序列具有足够的长度，不会在短期内重复。
统计独立性 ：序列中的数与数之间不存在统计相关性。
不可预测性 ：序列的下一个值不可由前面的值推断出来。

3.2 随机数生成器在QPSK中的应用

3.2.1 模拟信号源的实现

在QPSK调制中，为了模拟发送信号，需要使用随机数生成器产生比特流。这些比特流经由QPSK映射器转换成相应的符号。随机数生成器产生的“0”和“1”通常对应于映射器中的一个相位值。例如，在QPSK中，通常将“00”映射为0度，“01”映射为90度，“11”映射为180度，“10”映射为270度。

3.2.2 随机信号对QPSK性能的影响

随机信号的特性对QPSK系统的性能有显著影响。不同统计特性的信号源会对信号的误码率（BER）、信噪比（SNR）和误比特率（SER）等性能指标产生影响。例如，如果随机数生成器产生序列的相关性过高，那么它可能引起QPSK系统的符号间干扰（ISI），导致系统性能下降。

为了减少相关性带来的影响，可以通过以下方法优化随机信号：

使用高质量的随机数生成算法 ：以确保序列具有良好的随机特性。
增大随机数序列长度 ：减少周期性重复。
应用随机化处理 ：比如通过异或操作来改变序列的统计特性。

为了实现这些优化，下面展示如何在Simulink中实现随机数生成器模块，以及如何设置相关参数以优化性能。假设我们在Simulink中使用的随机数生成器模块，其参数设置如下：

% 在Simulink中随机数生成器模块参数设置
seed = 12345; % 随机数种子
sampleTime = 1/10000; % 采样时间
samplePerSymbol = 10; % 每符号采样点数

这里的 seed 参数用于初始化随机数生成器，确保每次仿真开始时生成相同的随机数序列。 sampleTime 和 samplePerSymbol 参数确定了信号的采样率。

此外，考虑到随机数生成器生成的序列可能需要转换为特定的概率分布，如高斯分布，可以使用如下代码来实现：

% 将均匀分布转换为高斯分布
u = rand(1, numSymbols); % 生成均匀分布随机数
gaussianRandom = norminv(u, 0, 1); % 通过逆正态函数转换为高斯分布

在上述代码中， rand 函数生成均匀分布的随机数， norminv 函数则将这些均匀分布的随机数转换为具有均值为0和标准差为1的高斯分布随机数。在QPSK仿真中，生成的高斯随机数可以用来模拟信道中的高斯白噪声，从而对系统性能进行评估。

上述示例仅展示了随机数生成器在QPSK仿真中的一些基本应用。在设计和实现QPSK系统时，需要根据具体需求对随机数生成器进行详细配置，以确保系统的有效性和效率。

4. 映射器模块应用

4.1 映射器模块的功能与原理

4.1.1 映射器模块的基本作用

映射器模块是数字通信系统中的关键组成部分，尤其是对于采用QPSK（Quadrature Phase Shift Keying，四相位偏移键控）调制技术的系统而言，它将输入的比特流映射到特定的相位上。这个过程基本上涉及到将每两个比特（一个字节的一部分）分配到四个可能的相位位置之一，每个相位位置代表了不同的数据组合。

4.1.2 QPSK映射机制详解

QPSK调制器的映射机制可以基于一种称为格雷码（Gray code）的映射方式。这种方法确保了相邻的相位点代表的比特串仅有1个比特的差异，这在物理层面上有助于减少误码率。当接收端解调信号时，因为相位变化不会过大，所以在存在噪声干扰的情况下，系统错误纠正的能力得到了加强。

在QPSK调制中，两个比特的数据被编码成四个相位状态（0°，90°，180°，270°）。具体地，比特对00、01、11、10分别对应于四个相位状态。映射器模块的作用就是将输入的比特对转换为对应的相位偏移。

4.2 映射器模块在QPSK中的应用

4.2.1 信号映射的实现过程

在Simulink环境中实现QPSK的信号映射，通常需要使用到“Quadrature Modulator Baseband”模块，该模块能够接收两路信号，分别代表了正交的I（In-phase）和Q（Quadrature-phase）分量。这两路信号可以由两个并行的二进制数据流组成，每个数据流负责传递一个比特。

映射器模块的工作流程如下：

从输入的比特流中，每两个比特为一组进行分割。
将这两个比特转换成对应的I和Q分量，这通常涉及到查找表（LUT）或格雷码映射算法。
生成与I和Q分量相对应的两个模拟信号，它们的幅度和相位符合QPSK调制的要求。
使用正交调制器将I和Q信号组合成最终的QPSK信号。

4.2.2 映射方式对系统性能的影响

映射方式的选择对系统的性能有显著影响。如前所述，使用格雷码映射可以降低错误决策的概率，因为它减少了在相邻相位点之间发生误差时可能产生的比特错误数。相反，如果使用非格雷码映射，相邻相位点间的比特差异可能不止一个，这样在信号受到噪声干扰时容易产生多位错误。

使用映射器模块时，需要根据系统需求和误码率要求选择合适的映射策略。通常，在对误码率要求较高的应用中，会优先选择格雷码映射。

4.2.3 代码示例与分析

为了更好地理解映射器模块的工作原理，下面是使用MATLAB和Simulink创建QPSK映射器的代码示例：

% 假设输入比特流为[0 1 1 0 0 1 1 0 1 1]
input_bits = [0 1 1 0 0 1 1 0 1 1];

% 将比特流每两个比特一组分割
paired_bits = reshape(input_bits, 2, []);

% 格雷码映射表
gray_code_map = [0 1 3 2];

% 使用格雷码映射表进行映射
mapped_symbols = gray_code_map(paired_bits + 1);

% 假设载波频率为1000Hz，采样率为10000Hz
carrier_freq = 1000;
sampling_rate = 10000;

% Simulink模型参数设置
simulink_params = Simulink.ConfigSet('myQPSKModel', ...
    'CarrierFrequency', num2str(carrier_freq), ...
    'SamplingRate', num2str(sampling_rate), ...
    'InputBits', mat2str(paired_bits));

在此代码段中，我们首先创建了一个比特流并将其分割成每两个比特一组的配对。随后使用了一个格雷码映射表将这些配对映射成对应的符号。最后设置Simulink模型的参数，例如载波频率和采样率，以及输入比特。

通过使用Simulink，这些设置可以直观地在模型中实现，并且可以通过可视化的方式观察到信号的映射过程。例如，通过连接一个示波器模块来观察输出信号的波形。

在实际操作中，映射器模块的参数设置需要根据具体的通信系统设计要求来进行调整，这样才能确保系统性能达到预期。

映射器模块是QPSK调制技术中的一个核心部分，其作用是将比特流转换成适合传输的QPSK信号。映射方式的选择（如格雷码）直接影响了系统在存在噪声等干扰情况下的性能表现。在Simulink中，通过一系列操作，可以直观地实现和验证这一过程。

5. 载波调制方法及AWGN信道模型构建

5.1 载波调制方法的理论基础

5.1.1 载波调制的数学模型

载波调制是通信系统中不可或缺的部分，其目的是将基带信号嵌入到较高频率的载波信号中，以便于在无线信道中传输。最常用的调制方式之一是正交频分复用（OFDM），它通过将数据调制到相互正交的子载波上，有效提高了频谱利用率，并且能够对抗频率选择性衰落。在数学上，调制过程可以用以下表达式来描述：

[ s(t) = \text{Re}\left{ \sum_{k=-\infty}^{\infty} a_k \cdot g(t - kT) \cdot e^{j(2\pi f_c t + \phi)} \right} ]

其中，( a_k ) 代表调制数据，( g(t) ) 是脉冲形状函数，( T ) 是符号周期，( f_c ) 是载波频率，而 ( \phi ) 代表初始相位。该表达式表明，每个数据符号 ( a_k ) 都被调制到以 ( f_c ) 为频率的连续波上。

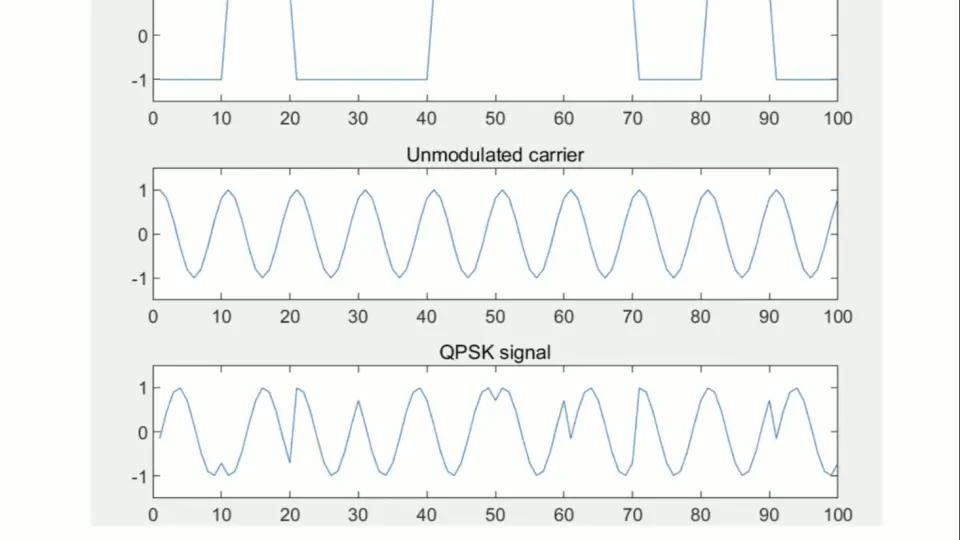

5.1.2 QPSK调制过程详解

四相位移键控（QPSK）是一种相位调制技术，在QPSK调制过程中，每两个比特映射为一个符号，每个符号对应于45度、135度、225度和315度中的一个相位。这种调制方式可以有效提高频带利用率，因为它在相同的带宽下能够传输两倍的数据量。QPSK的调制过程可以通过以下步骤来详细阐述：

比特到符号的映射 ：首先将二进制数据序列分割成每两个比特一组，根据映射规则（例如，00映射为0度，01映射为90度等），将每两个比特映射为一个调制符号。
符号到载波的调制 ：接着使用上述符号将载波信号的相位进行相应的偏移，得到QPSK信号。
调制信号的传输 ：最后，调制后的信号通过发射器发送至信道。

代码块展示QPSK调制过程的简化伪代码，用于演示这一过程：

% QPSK 调制示例
% 初始化参数
dataBits = [1 0 1 1]; % 输入的二进制数据序列
bitToSymbol = [1+1i, 1-1i, -1+1i, -1-1i]; % 符号映射

% 比特到符号映射
symbols = bitToSymbol(mod(dataBits, 4)+1);

% 符号到载波调制
t = 0:1/1000:1; % 时间向量
carrier = exp(1i*2*pi*5*t); % 载波信号，5Hz频率
qpskSignal = zeros(size(t));
for i = 1:length(symbols)
    qpskSignal = qpskSignal + real(symbols(i)*carrier(i:i+length(t)/length(symbols)));
end

% 绘制调制信号
plot(t, qpskSignal);
xlabel('Time');
ylabel('Amplitude');
title('QPSK Modulated Signal');

在上述代码块中， dataBits 是输入的二进制数据序列， bitToSymbol 定义了比特到QPSK符号的映射关系。通过遍历输入的比特序列，计算出调制后的信号，并进行可视化展示。

5.2 AWGN信道模型的构建与应用

5.2.1 AWGN信道模型的原理

加性高斯白噪声（AWGN）信道是一种在通信系统仿真中常用的信道模型。这种模型假设信道中存在一个功率谱密度为常数的高斯噪声。在实际应用中，AWGN信道为研究和评估数字通信系统的误码率、信噪比和抗干扰能力提供了一个标准的参考。

5.2.2 构建AWGN信道模型的步骤

构建AWGN信道模型通常包含以下步骤：

确定信噪比（SNR） ：首先需要确定系统的信噪比。在AWGN信道中，信噪比是一个非常重要的参数，它影响着信号的传输质量。
计算噪声方差 ：根据信噪比和信号功率计算噪声的方差。
生成高斯白噪声 ：使用正态分布随机数生成器来生成与噪声方差相对应的噪声序列。
叠加噪声到信号 ：将生成的高斯白噪声添加到信号中，形成含噪信号。

下面是一个MATLAB代码片段，用于在Simulink环境中实现AWGN信道模型：

% 设置信噪比（SNR）为20dB
snr = 20;

% 计算信噪比对应的噪声方差
noisySignal = awgn(cleanSignal, snr, 'measured');

% 绘制信道输出
subplot(2,1,1);
plot(t, cleanSignal);
title('Original Signal');

subplot(2,1,2);
plot(t, noisySignal);
title('Signal with AWGN');

在该代码中， awgn 函数用于向输入信号 cleanSignal 添加高斯白噪声。噪声的功率由参数 snr 决定。最后，绘制了原始信号和加入噪声后的信号，以便进行直观的比较和分析。

在此部分中，通过构建AWGN信道模型，我们能够观察到不同信噪比条件下的信号传输情况，并且为调制解调、信号检测等后续处理提供重要的输入信号。
