本文旨在学习如何快速简单地对运算放大器进行分析;

1 运算放大器(OPAMP)

2 虚短和虚断

3.1 典型电路

3.2 放大倍数

3.3 仿真结果

4.1 双电源

4.2 双电源同向放大器仿真结果

4.3 单电源

4.4 双电源同向放大器仿真结果

5 总结

1 . 运算放大器(OPAMP)

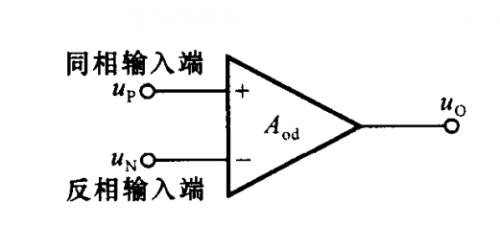

集成运算放大器有同向输入端和反向输入端，具体如下图所示；

，集成运放最终放大的是差模信号，在没有引入反馈的情况下，电压的放大倍数为差模开环放大倍数，，因此当运放工作在线性区域的时候，满足

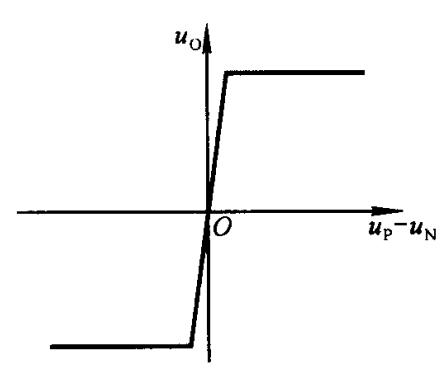

集成运放的电压传输特性如下图所示；

工作在线性区的时候，则曲线的斜率为电压的放大倍数；

工作在非线性区的时候，即处于饱和状态的情况下，

2. 虚短和虚断

虚短前面提到，集成运算放大器的开环放大倍数很大，一般通用型的运算放大器的开环电压放大倍数都在80 dB以上，但是运放的输出电压是有限制的，一般在10V～14V，然而运放的差模输入电压不足1 mV，因此可以输入两端可以近似等电位，就相当于短路。 开环电压放大倍数越大，两输入端的电位越接近相等，这种特性称之为虚短。

虚断集成运算放大器具有输入高阻抗的特性，一般同向输入端和反向输入端的输入电阻都在1MΩ以上，所以输入端流入运放的电流往往小于1uA，远小于输入端外电路的电流。所以这里通常可把运放的两输入端视为开路，并且运放的输入电阻越大，同向和反向输入两端越接近开路。在运放处于线性状态时，根据这个特性可以把两输入端视为等效开路，简称虚断。

3 . 反向放大器

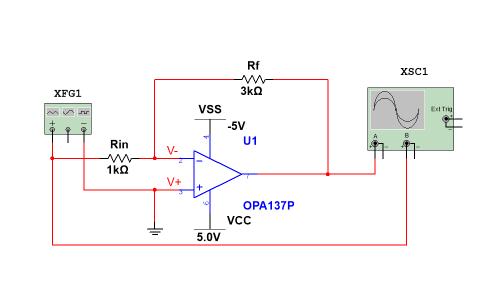

3.1 典型电路

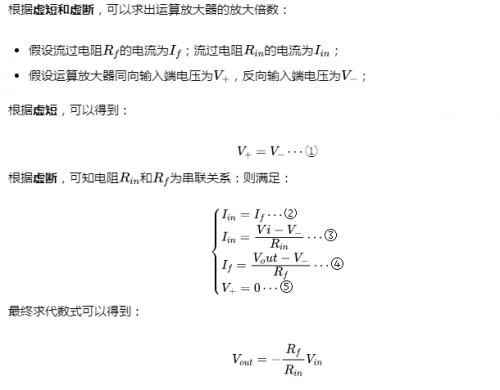

3.2 放大倍数

3.3 仿真结果

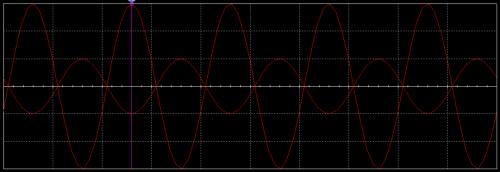

仿真结果如下图所示；

4. 同向放大器

4.1 双电源

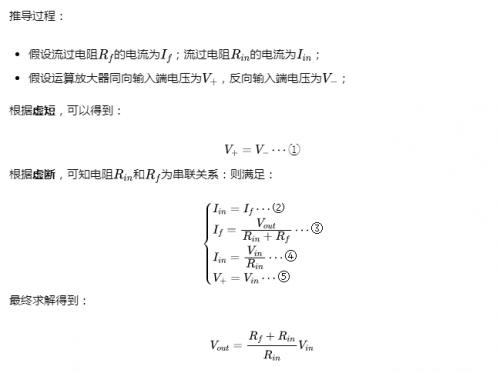

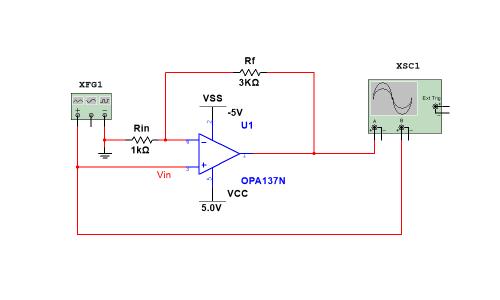

同向放大器同样可以使用虚短虚断去分析；具体电路如下图所示；

4.2 双电源同向放大器仿真结果

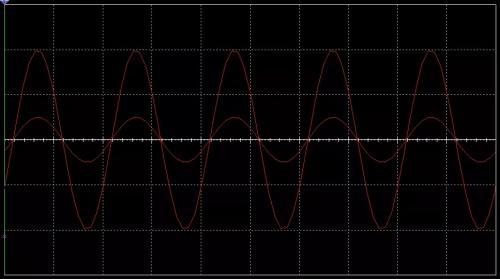

仿真结果如下图所示；

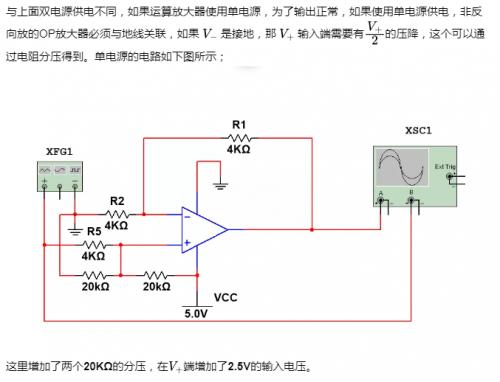

4.3 单电源

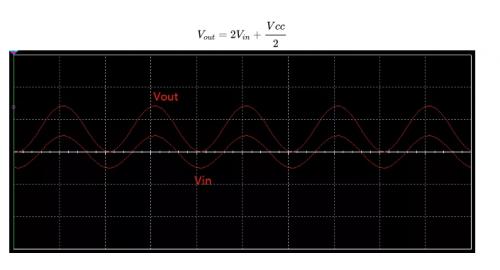

4.4 双电源同向放大器仿真结果

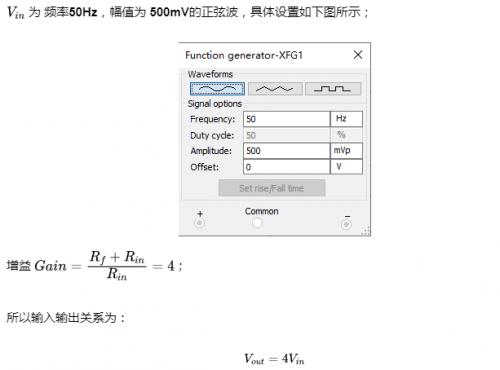

输入与上面的实验相同此处不再赘述；

所以输入输出关系为：

5 总结

本文分析的运算放大器都是比较常用且简单的类型，当前只给出了如何计算输入和输出的关系，如果作为硬件设计人员，还需要关注更多的细节，更多运算放大器的指标，失调电压，温漂等等，笔者能力有限，无法进行分析，如果单纯作为读懂一般的运算放大电路还是够用的。
