计算机网络分布线图学校,【案例分享】某学院新校区综合布线系统拓扑图

一、工程概况：

1、项目名称：广西XXXXXXX新校区信息系统项目

2、占地：总用地：365019.77亩；

3、建筑内容：

⑴教学及行政用房108000㎡/

⑵图书馆一栋，建筑面积：13000㎡

⑶学生公寓九栋，总建筑面积：39000㎡

⑷食堂一个，建筑面积：9600㎡

⑸专家楼23栋，总建筑面积94000㎡

⑹运动场所，总建筑面积36400㎡能满足6000名学生教学、生活等方面资源需求。

二、综合布线系统

新校区一期弱电工程主要考虑以下综合布线系统：建筑物内市话布线、建筑物内计算机网络布线、建筑物内特定活动场地的闭路电视布线。综合布线系统采用支持 IEEE802.3u快速以太网技术的结构化综合布线系统,采用星型物理拓扑,可根据特定场合采用集中控制或分布控制方式。建筑物内水平系统采用 1000BASC-TX(在资金允许情况下,特定场合可以考虑采用光纤到桌面的配置,可用更高带宽)；垂直系统原则上采用1000BASE-LX结构化综合布线，也可以根据需要采用1000BASC-TX或10000BASC-TX结构化综合布线。建筑群间统一采用1000BASE-LX结构化综合布线系统。1).综合布线系统拓朴结构使用比较多的是两级星型,主干部分(即垂直布线部分)为一级,它的星形结构的中心在主机房(即设备间),它向各层辐射,其传输介质为光纤及大对数电缆;水平布线部分为二级,它的星型结构中心在各楼层配线间,由IDF引出线缆水平配线至各信息口.2).智能建筑物的综合布线系统分为六个子系统:a.工作区子系统  它由用户工作区信息插座以外延伸到工作站终端设备处的连接线缆适配器等组成,它将用户终端与网络连接起来.终端设备可以是电话.微机和数据终端,也可是传感器,探测器,摄像机,扬声器等.  工作区信息插座接插：网络插座为T568B/RJ45方式、电话插座为RJ11方式、闭路电视插座为CATV方式.  从信息插座到终端设备的连结线缆长度一般为3米.  为便于有源终端设备的使用,信息插座附近设置单相三孔电源插座.

三、弱电管、槽安装要求

1).明配和暗配钢管弯曲处无明显折皱、折扁和裂缝,切断管口应刮光无毛刺。钢管接地联通线焊口应做防腐处理。

2).暗管管口应光滑,并加有护口保护,管口伸出部分宜为25~50mm,且要求整齐美观。

四、图纸展示

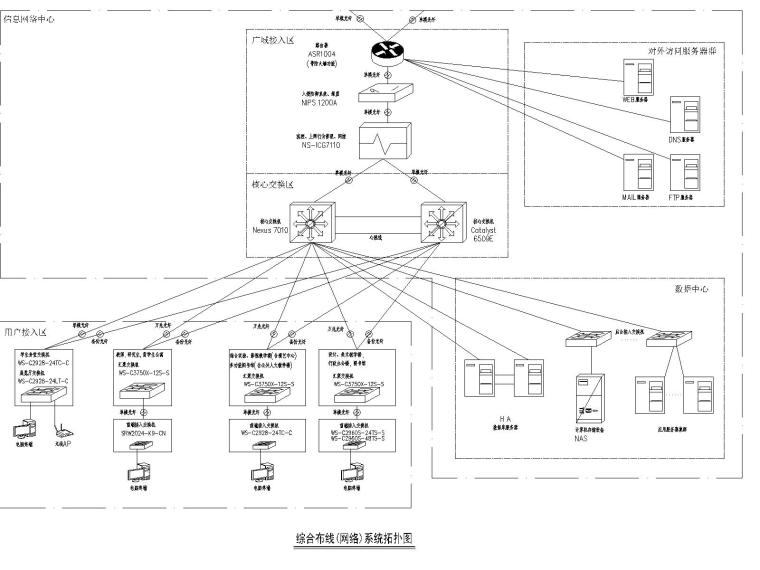

综合布线(网络)系统拓扑图

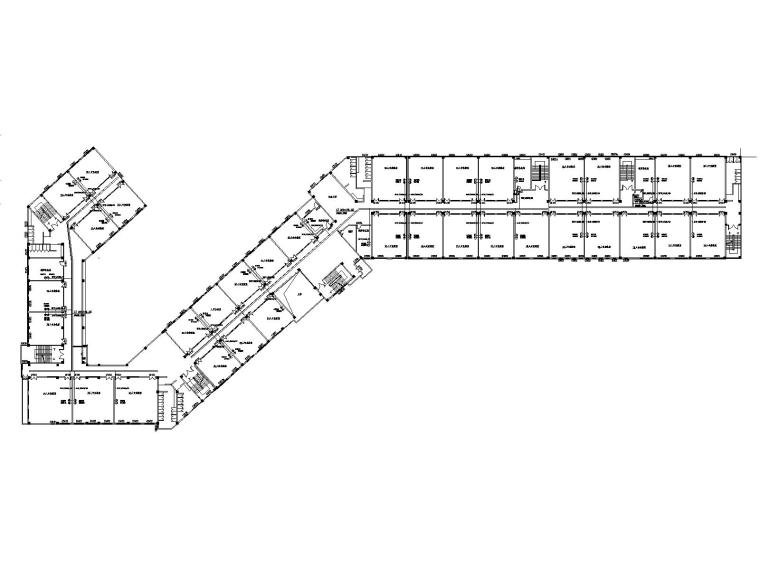

美术教学楼六层综合布线平面图

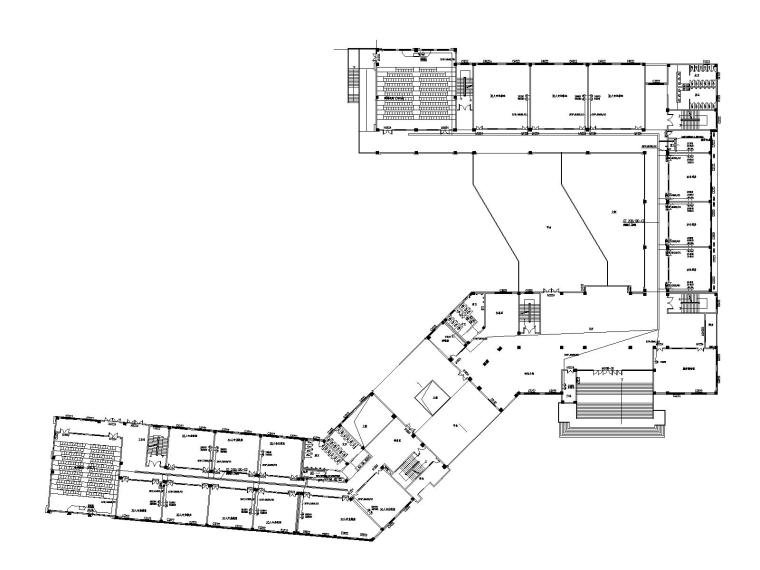

设计教学楼二层综合布线平面图

学生公寓A组团1～6层综合布线平面图

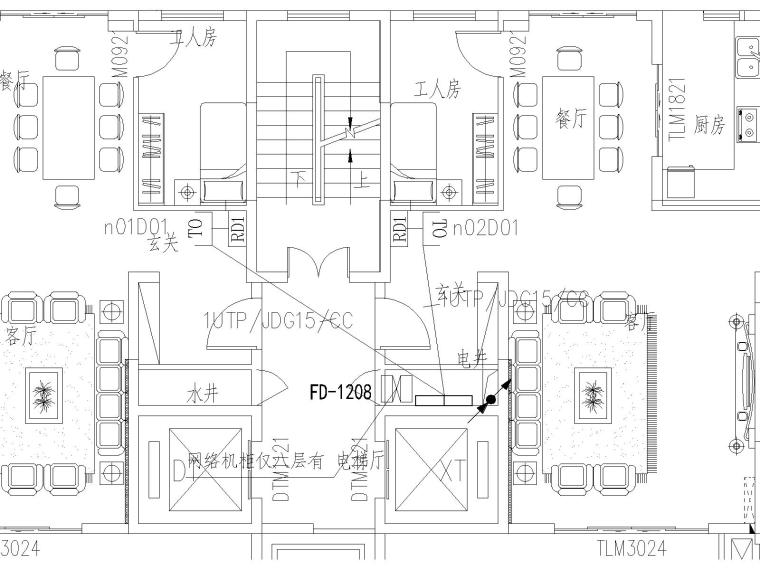

教师公寓3#楼2～14层综合布线平面图

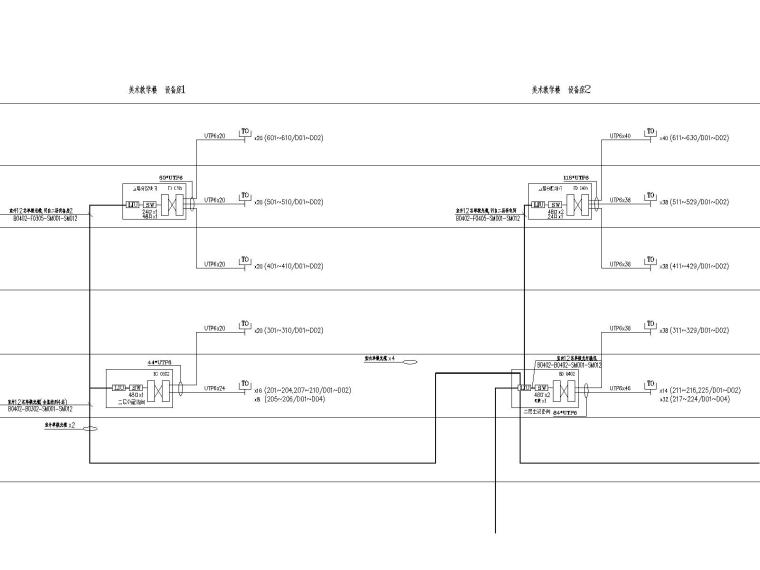

美术教学楼综合布线系统图
