交换机划分vlan_华为交换机基于IP子网划分VLAN配置

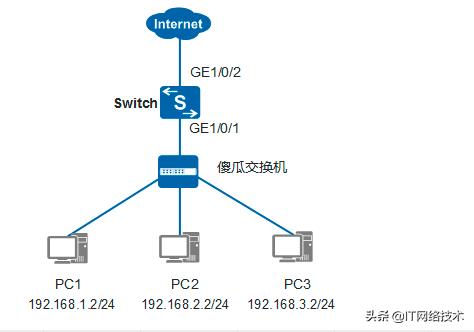

1.创建VLAN并将接口加入VLAN,实现基于IP子网的VLAN可以透传当前接口。

2.使能基于IP子网划分VLAN功能,并关联IP子网和VLAN,实现根据报文中的源IP地址或指定网段确定VLAN。


配置介绍:

  • Switch的配置文件
#sysname Switch   //交换机命名#vlan batch 100 200 300    //创建VLAN 100、VLAN 200和VLAN 300#vlan 100 ip-subnet-vlan 1 ip 192.168.1.2 255.255.255.0 priority 2vlan 200 ip-subnet-vlan 1 ip 192.168.2.2 255.255.255.0 priority 3vlan 300 ip-subnet-vlan 1 ip 192.168.3.2 255.255.255.0 priority 4#interface GigabitEthernet1/0/1 port link-type hybrid port hybrid untagged vlan 100 200 300 ip-subnet-vlan enable     扩展插槽#interface GigabitEthernet1/0/2 port link-type trunk port trunk allow-pass vlan 100 200 300#return
