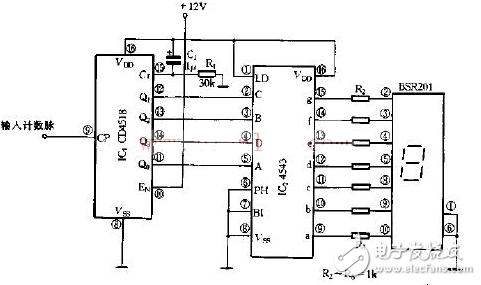

脉冲计数器电路图设计(三)

计数是一种最简单基本的运算，计数器就是实现这种运算的逻辑电路，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能，计数器是由基本的计数单元和一些控制门所组成，计数单元则由一系列具有存储信息功能的各类触发器构成，这些触发器有RS触发器、T触发器、D触发器及JK触发器等。计数器在数字系统中应用广泛，如在电子计算机的控制器中对指令地址进行计数，以便顺序取出下一条指令，在运算器中作乘法、除法运算时记下加法、减法次数，又如在数字仪器中对脉冲的计数等等。计数器可以用来显示产品的工作状态，一般来说主要是用来表示产品已经完成了多少份的折页配页工作。它主要的指标在于计数器的位数，常见的有3位和4位的。

脉冲计数器电路图设计(四)

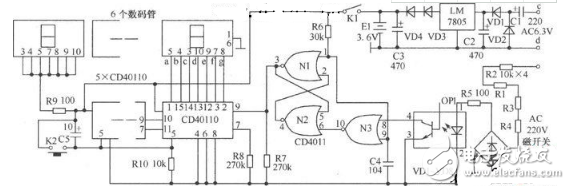

如图所示电路，原机械计数器只有两个磁开关信号端子，电子计数器则增加了c、d两个AC6.3V输入端子，共有4个接线端子。C1、C2、VD1、VD2组成倍压整流、滤波电路，经7805稳压后，输出5V稳定直流电压，经VD3、VD4降压后，得到约3.6V的直流电压，E1为小型3.6V镍镉充电电池，市电正常时，对其进行充电；市电断电时，E1对负载进行供电，以保持断电时的计数数值，VD3、VD4在这里起隔离作用。a、b两端输入磁开关闭合时接通交流220V电压，此电压经R1～R4降压，并经VD5～VD8桥式整流后，得到约6V的直流脉动电压，经R5限流后，加在光电耦合器的发光管上，使发光管点亮，光敏管受光照电阻下降，从而产生一个下降脉冲，经CD4011的N3反相后，加在N1、N2组成的触发器上，由N1输出计数脉冲，N1、N2、N3共同构成脉冲整形电路。CD40110是将计数器、锁存器、译码器和笔段显示驱动器制作在同一基片上的“四合一电路”芯片，其5脚置高电平时，计数器复位，因而，K2是清零开关。9脚为加计数输入端，7脚为减计数输入端。整形后的计数脉冲从9脚输入，当第一片CD40110计至“9”时，若再输入一个脉冲，则10脚输出一个进位脉冲。依次类推，总共能计量“99999”印张(最左边一个数码管只显示零，不起计数作用)。

元器件选择：光耦合器OP1选择TLP532，也可选择TLP332、TLP632等型号。数字电路选择CD4011型号。其他元器件如图所标注。
