土地利用转移矩阵_土地覆被变化制图与土地利用转移矩阵


土地覆被变化制图与土地利用转移矩阵

土地利用数据来源

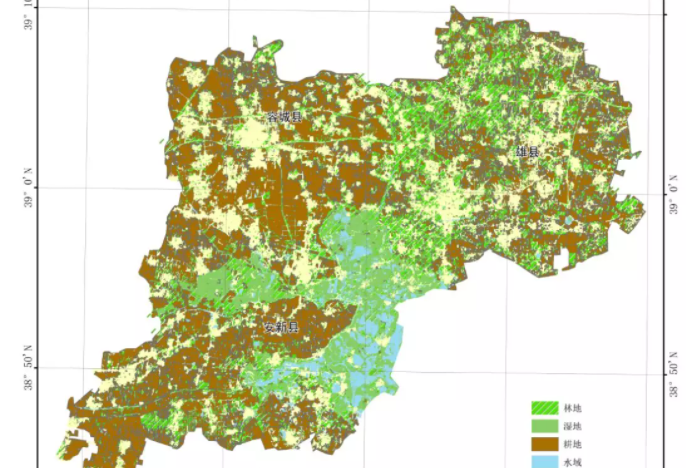

  1. 自己解译
哨兵数据易康面向对象SVM分类
eCognition(易康)面向对象分类与分类结果处理
  1. 网上各种土地覆被数据
  • 清华宫鹏课题组:http://data.ess.tsinghua.edu.cn/
  • 中科院资源环境科学与数据中心:http://www.resdc.cn/data.aspx?DATAID=99
  • GlobalLand30: http://www.webmap.cn/commres.do?method=globeIndex
  • MCD12Q1:https://e4ftl01.cr.usgs.gov/MOTA/MCD12Q1.006/
  • 国家地球系统科学数据中心土地覆被专题库:http://www.geodata.cn/data/index.html?categoryId=18

数据源与制图目的

已有数据

已有2010,2018年两个年份的矢量土地覆被图

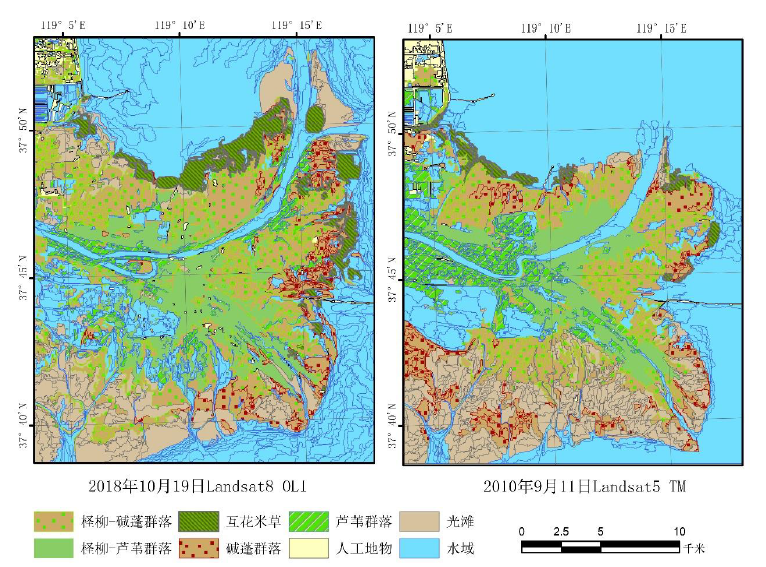

图1. 黄河口2010,2018主要植物群落和土地覆被分布

分析结果

根据上面的土地覆被图,绘制下面的侵蚀变化图,植物群落与地类变化图。制作土地利用转移矩阵。

图2. 三角洲侵蚀变化图
图3. 黄河三角洲植物群落与地类变化图

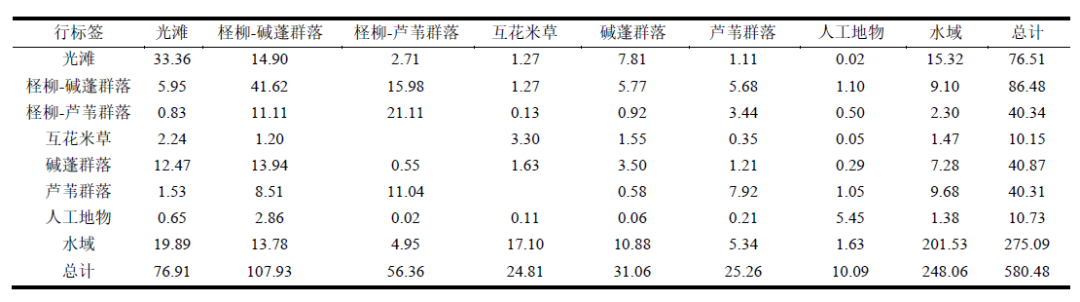

表1. 黄河口群落与土地利用转移矩阵

三角洲侵蚀变化图制作

总体思路

  • 提取水陆边界
  • 提取2010,2018水陆边界交集
  • 2010,2018土地覆被求并集
  • 土地覆被并集-水陆边界交集,求侵蚀变化情况

具体做法

  1. 根据图1绘制水陆分界

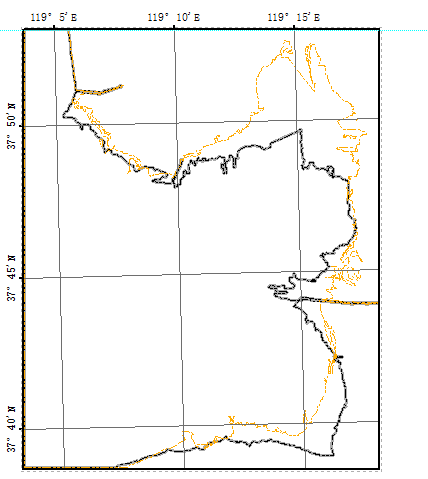

图4. 水陆分界图
  1. 将图4两个矢量求交集,求得2010,2018均为陆地的区域(输出要素类:OLI水陆分界_Intersect)
  2. 将图1两个矢量求交集(输出要素类:TM2010_Intersect1)
  3. 在TM2010_Intersect1减去OLI水陆分界_Intersect(输出要素类:TM2010_Intersect1_Erase)
  4. 新建一个字段,计算侵蚀淤积变化情况
使用python进行计算

需要注意的是,我前面用的是汉字,下面代码里面判断的是地类编码,由于ArcGIS中Python2对于汉字支持不太好,所以还是建议判断数字。

def Cal(a,b):
  if a==b:
    return "无变化"
  elif a ==1 and b !=a:
    return "淤积"
  else:
    return "侵蚀"

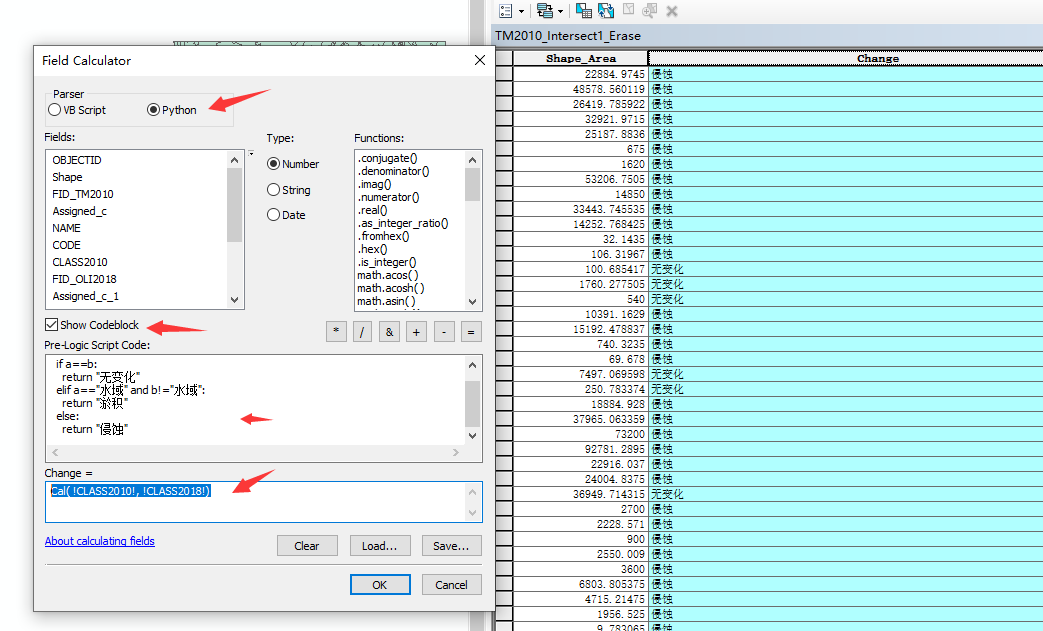

Cal(  !CODE! , !CODE_1! )

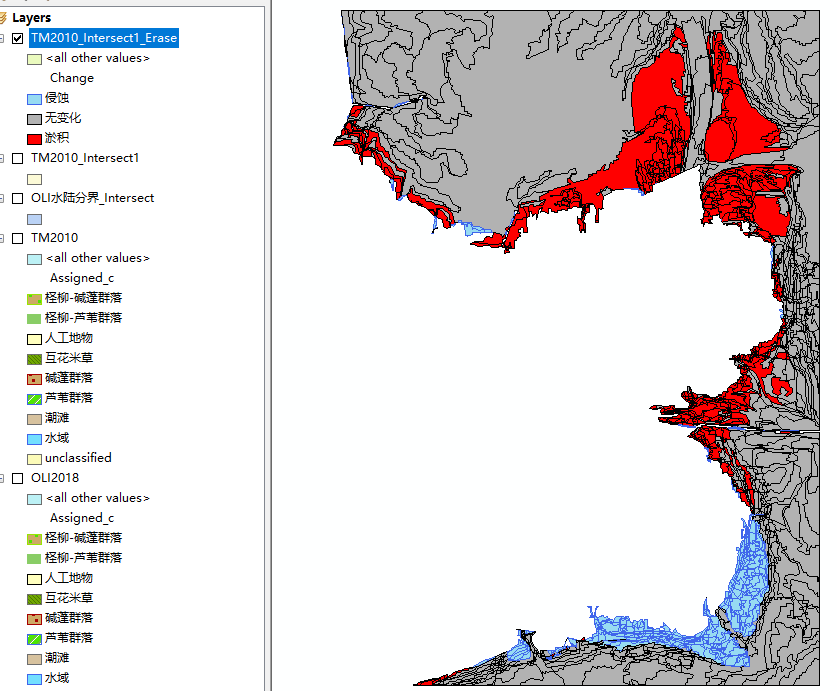

  1. 最后对Change字段进行分类符号化即可。
变化制图

黄河三角洲植物群落与地类变化图

以水域为例,介绍地类变化图制作

  • 按属性选择,筛选2010,2018年均为水域的所有要素,并导出要素类
  • 新建一个Change字段(文本型),计算变化情况
  • 计算代码和上面侵蚀淤积代码类似

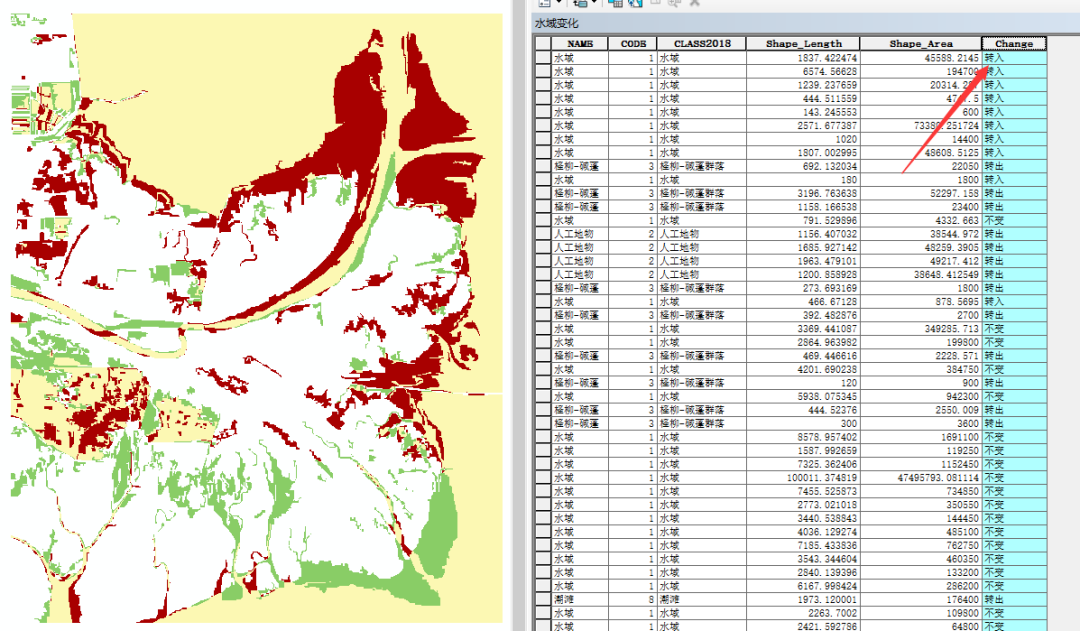

  • 转入转出分类符号化

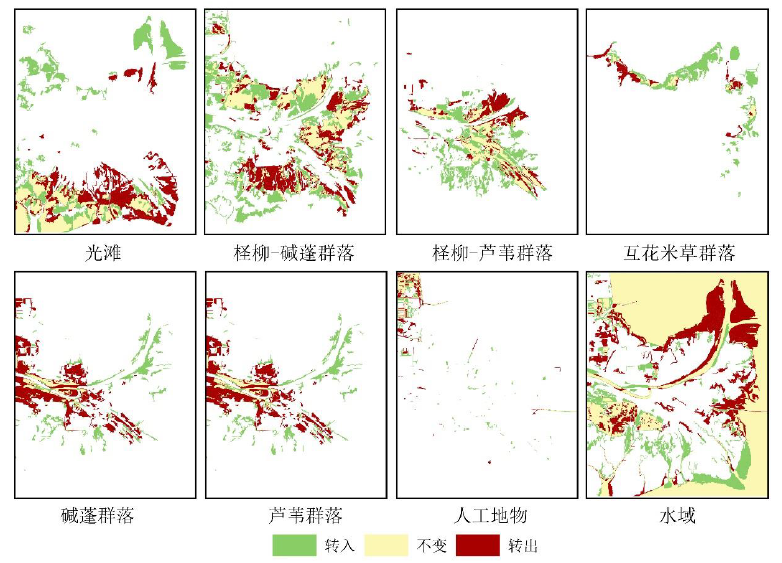

根据转入转出分类符号化

土地利用转移矩阵

  • 将前面TM2010_Intersect1要素类属性表导出

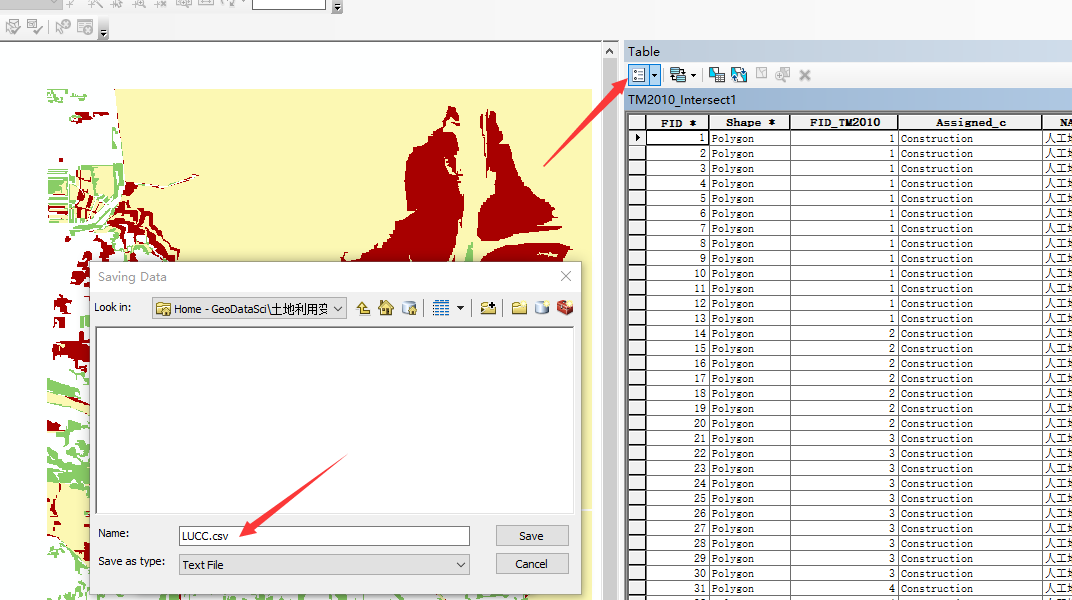

属性表导出为文本型
  • NOTEPAD++改一下ANSI编码,防止EXCEL打开乱码
  • 数据透视表制作转移矩阵,行2010年地类,列2018年地类,求和项为面积

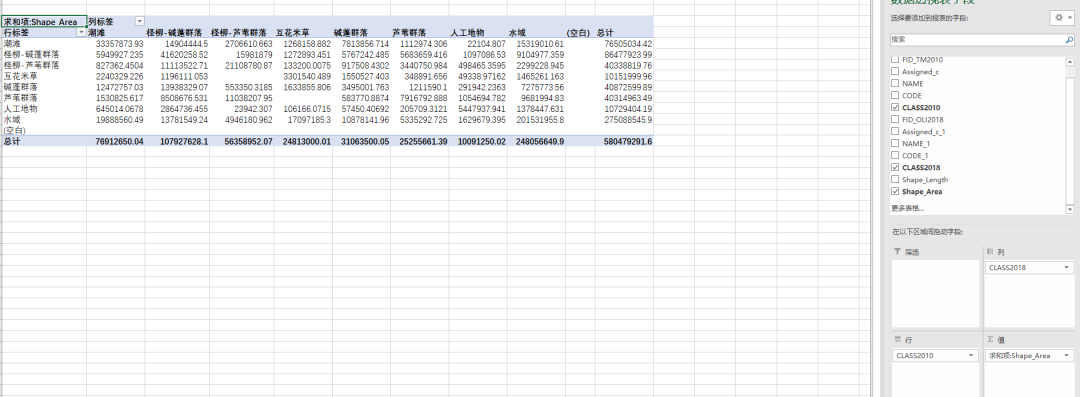

制作数据透视表
  • 由于数据使用的是投影坐标系,单位为米,对应的面积单位为平方米,因此土地利用转移矩阵需要进一步进行单位换算,换算为所需要的单位。
