计算机网络实验报告建立校园网,计算机网络实验报告

设计性实验报告

一、实验目的

通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。

二、背景描述

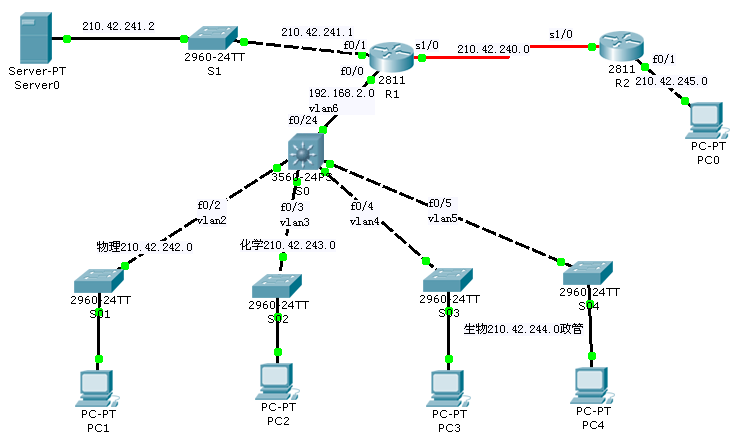

假设某校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

三、实验设备

二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。

四、实验要求

?1、三层交换机上划分VLAN并且配置DHCP。其中物理学院、化学院最多有250台，生物政管学院最多有120台计算机和服务器。

?2、三层交换机和出口路由器Ri相连。

?3、局域网内部三层交换机和路由器Ri间利用RIPv2实现全网互通。

五、实验步骤(包括主要步骤、代码分析等)

1、划分vlan及将接口接入：

S0(config)#vlan 2

S0(config-vlan)#vlan 3

S0(config-vlan)#vlan 4

S0(config-vlan)#vlan 5

S0(config-vlan)#vlan 6

将接口接入vlan

S0(config)#int f0/2

S0(config-if)#sw mo acc

S0(config-if)#sw acc vlan 2

S0(config-if)#exit

S0(config)#int f0/3

S0(config-if)#sw mo ac
