微型计算机上的南桥芯片功能,谈论计算机主板的芯片组和南北桥

主板

计算机主板，也称为主板，系统板或主板；它分为两种类型: 商用主板和工业主板. 它安装在机箱中，是计算机组件中必不可少的部分，承载着整个微型计算机系统. 主板通常是矩形电路板，计算机的主电路系统也安装在其上，通常包括BIOS芯片，I / O控制芯片，按键和面板控制开关接口，指示灯连接器，扩展槽，主板和插卡式直流电源连接器等组件；

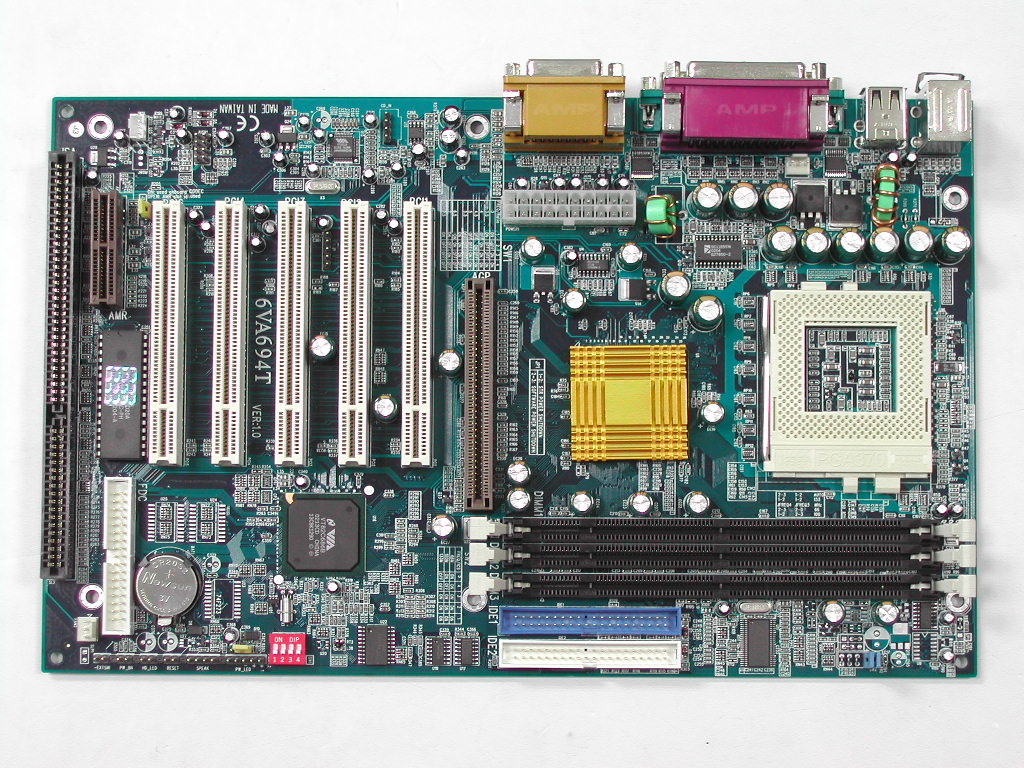

旧主板结构示例

主板尺寸

主板根据其大小分为ATX，M-ATX，ITX，EATX和WATX. ATX是市场上最常见的主板结构. 有更多扩展插槽. 大多数主板使用这种结构. M ATX也称为Mini ATX，它是ATX结构的简化版本，通常称为“中板”； ITX比MATX小，更适合HTPC机箱； EATX和WATX主要用于服务器/工作站主板；

新主板结构的芯片组示例

首先，我们必须解释一下主板的芯片组是什么: 芯片组是主板的核心组件，它几乎决定了该主板的功能，进而影响了整个计算机系统的性能. 简而言之，芯片组是主板上的集成芯片. 它确定主板可以使用的CPU，主板可以具有的本地接口和扩展功能. 例如，我们现在经常听到的B250，B450和Z370等主板是指安装在它们上面的芯片组. 目前有10多家制造商能够生产芯片组，其中最常见的是Intel，AMD和NVIDIA芯片组.

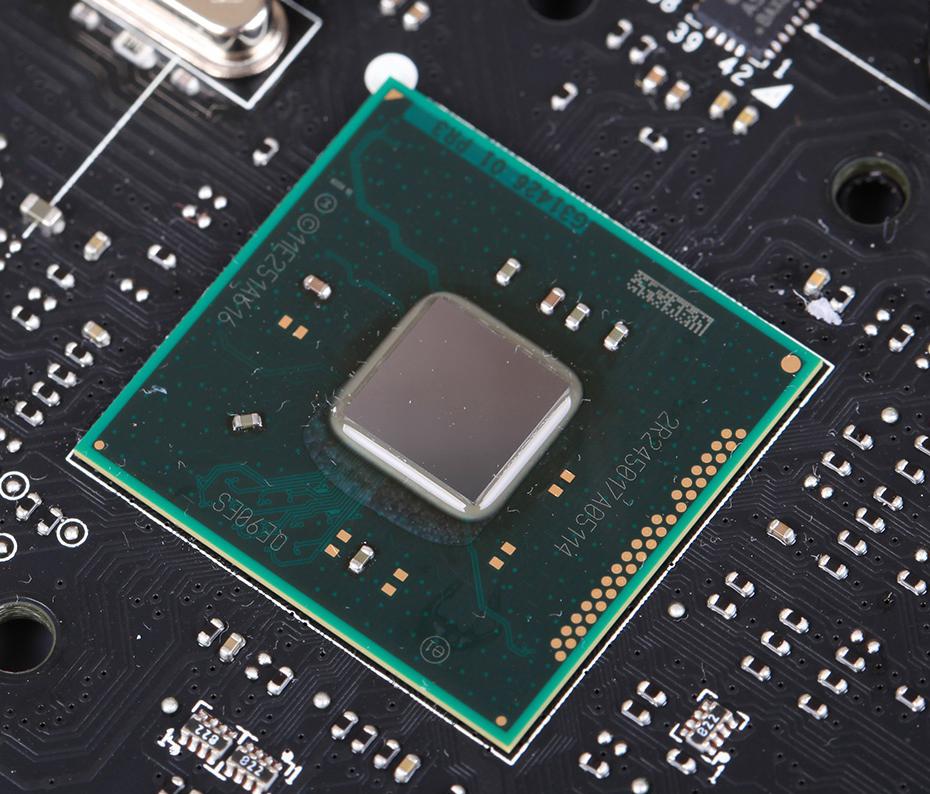

Z87芯片组芯片组的作用

芯片组的功能是将CPU与主板上的各种插槽，SATA接口，声卡和网卡连接. 根据主板上不同的排列位置，通常将其分为北桥芯片和南桥芯片. ;

北桥芯片支持CPU的类型和主频率，内存的类型和最大容量，ISA / PCI / AGP插槽，ECC纠错等；南桥芯片提供对KBC(键盘控制器)，RTC(实时时钟控制器)，USB(通用串行总线)，Ultra DMA / 33(66)EIDE数据传输方法和ACPI(高级能源管理)的支持. 其中，北桥芯片起着主导作用，也称为主机桥(Host Bridge). 北桥芯片主要负责与CPU，内存和AGP接口的数据传输. 同时，它还通过特定的数据通道与南桥芯片进行通信. 连接；

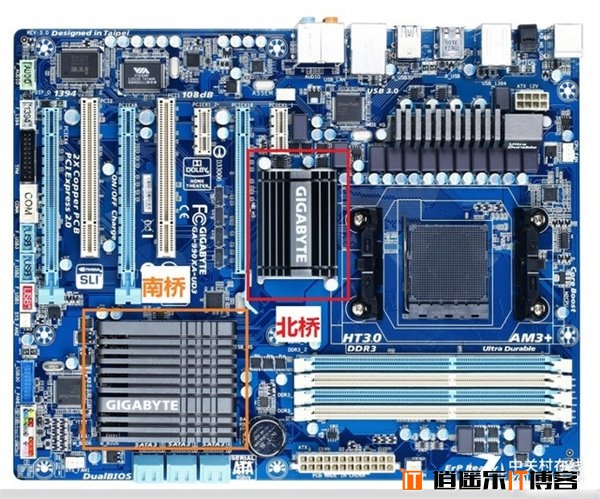

南北桥共同位置的分布

由于当前的CPU集成了内存控制器和核心图形卡，因此北桥的设计现在非常简化. 目前，除较旧的主板外，它还保留了南北桥(例如AM3 +接口母板)，以及其他主板已取消北桥，而芯片组则放置在南桥位置(通常位于下一个到覆盖有散热器的内存插槽中). 尽管北桥已经消失了，但这并不意味着它的功能已经消失了，而是融为一体；

这是Wanji工作坊. 我是小岛的主人. 有关更多内容，请转到主页查看. 如果文章内容对您有帮助，请不要忘记喜欢它！
